[参考译文] TLV320DAC3100：TLV320DAC3100：通过扬声器播放音频时产生噪音

您好，Deeksha，

您是否可以确认输入时钟频率与设备内部时钟树设置相匹配？ 您可以共享发送到DAC的MCLK，BCLK和WCLK的范围捕获，以及设备初始化后的寄存器转储。

如果您在播放音频时只听到噪音，可能是由于采样率配置不正确。
您还可以共享输出信号的范围捕获，使用LC或RC滤波器将PWM信号重建为模拟信号，以便我们更好地了解噪声是什么样子。

此致，
Ivan Salazar
应用工程师

您好Ivan：

我使用了下面链接中提到的驱动程序，可以参考时钟频率。 我使用了相同的时钟频率

https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/tree/sound/soc/codecs/tlv320aic31xx.c

设备转储：

第0页：

root@iWave-G39H：~# i2cdump -f -y 1 0x18
2022年04月28日 13：08：37.989 ]未指定大小(使用字节数据访问)
[ 2022年04月28日 13：08：37.989 ] 0 1 2 3 4 5 6 7 8 9 a b c d e f 0123456789abcdef
[ 2022年04月28日 13：08：37.989 ] 00：00 00 00 01 66 00 91 04 00 00 00 00 00 00 00 81 81 00 80 80 ...？？？？？？？？？？？？？？？？？？
[ 2022年04月28日 13：08：37.989 ] 10：08 00 81 80 80 04 00 00 00 01 0 c 00 81 00？？？？ ？？？？？
[ 2022年04月28日 13：08：37.989 ] 20：00 00 00 80 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ...？？..........
[ 2022年04月28日 13：08：37.989 ] 30：00 00 02 32 12 03 02 02 11 10 00 01 04 00 3c ...？2？？？？？？ ？？<
[ 2022年04月28日 13：08：e3] 40：0C 12 00 6F 38 00 00 00 00 00 00 00 ee 10 D8 7e 37.990 ？？？.o8..... ？？？~？
[ 2022年04月28日 13：08：37.990 ] 50：00 80 00 00 00 00 00 7f 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00… ？
[ 2022年04月28日 13：08：38.032 ] 60：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.033 ] 70：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.033 ] 80：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.033 ] 90：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.033 ] a0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.033 ] b0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
2022年04月28日 13：08：38.070 ] c0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.070 ] d0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：08：38.070 ] e0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
2022年04月28日 13：08：38.070 ] f0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

第1页：

i2cdump -f -y 1 0x18
2022年04月28日 13：24：02.430 ]未指定大小(使用字节数据访问)
[ 2022年04月28日 13：24：02.431 ] 0 1 2 3 4 5 6 7 8 9 a b c d e f 0123456789abcdef
[ 2022年04月28日 13：24：02.431 ] 00：01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00？..........
[ 2022年04月28日 13：24：02.431 ] 10：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 14 ？
[ 2022年04月28日 13：24：02.431 ] 20：86 3e 00 44 7f 7f 8d 7f 02 02 0d 00 20 86 00 80？>。D？？？？？？？？？？ 。 ？？
[ 2022年04月28日 13：24：02.431 ] 30：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.431 ] 40：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.431 ] 50：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.474 ] 60：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.474 ] 70：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.474 ] 80：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.474 ] 90：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.474 ] a0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.474 ] b0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
2022年04月28日 13：24：02.526 ] c0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.526 ] d0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[ 2022年04月28日 13：24：02.526 ] e0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
2022年04月28日 13：24：02.526 ] f0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

使用  BCLK，MCLK和WCLK附加示波器捕获

正如我在前面的查询中所提到的，在外部使用amixer命令启用后，我可以听到耳机和扬声器中的音频。

https://e2e.ti.com/support/audio-group/audio/f/audio-forum/106.9951万/tlv320dac3100-unsupported-frequency-while-playing-audio/3963304#3963304</s>3100 396.3304万396.3304万

因此，通过扬声器播放音频时会有噪音，而通过耳机播放音频是正确的。

此致，

Deeksha

您好Ivan：

我在这里附加了扬声器的输出信号

此致，

Deeksha

您好，Deeksha，

今天晚些时候，我将回顾您的意见并提供进一步的评论。

此致，
Ivan Salazar
应用工程师

您好，Deeksha，

</s>406.6843万

我在这里附加了扬声器的输出信号

[/引述]

除了波形上的一些振铃之外，此捕获看起来像D类输出。 PWM是预期的，因为它会在播放音频时开始调制。 扬声器本身不应发出噪音。
这是您所指的噪音信号吗？ 也许您可以在扬声器上播放时共享麦克风录音，以听到它的声音？

此致，
Ivan Salazar
应用工程师

您好Ivan：

我在这里附上了从扬声器捕获的音频文件。

e2e.ti.com/.../Record_2D00_003.aac

此致，

Deeksha

您好，Deeksha，

感谢您的音频捕获。
我必须重新设计我们的其中一个EVM，因为这些EVM不是设计为具有外部I2S源，然后我将验证时钟设置。

我认为您可能需要增加DOSR值并相应地调整其他时钟设置。 我现在的理论是，在较高的频率下有一些混叠，D类调制器将它与较低的频率相耦合，这是耳机驱动器上没有相同失真的原因，这是全模拟的。

由于目前还有其他正在进行的项目，我必须在本周结束或下周初返回。

此致，
Ivan Salazar
应用工程师

您好，Ivan：

需要调整哪些其他时钟设置，并基于必须执行的计算。 请告诉我。

此致，

Deeksha

Deeksha，

数据表Figure 6-19中提供了完整的时钟树图表： https://www.ti.com/lit/ds/symlink/tlv320dac3100.pdf#page=52

我建议将DOSR增加为8的倍数，同时您必须考虑以下数据表部分中暴露的不同要求：

• 6.3 ．10.14 DAC设置
• 6.3 11时钟生成和PLL
• 6.3 11.1 PLL

此致，
Ivan Salazar
应用工程师

您好Ivan：

我在tlv320aic31xx.c驱动程序中设置了时钟频率。 这里我们使用26MHz的外部时钟，所以我在MCLK/p =1300万下面添加了所有clk率。

关于这一点的任何建议/意见

/* ADC分频器可通过将其配置为0 */来禁用
静态结构aic31xx_rate与divs aic31xx_divs[]={
/* MCLK/p率PLL：R j d dosr ndac aors nadc mAdc */
/* 8k率*/
{ 51.2万，8000，4，48，0， 128，48，2128，48， 2｝，
｛1200万，8000，1，81920， 128，48，2128，48， 2｝，
｛1200万，8000，1，81920， 128，32，3128，32， 3｝，
｛1250万，8000，1，78643， 128，48，2128，48， 2｝，
｛1300万，8000，1，63803， 128，3，2.7128万，3， 27｝，
/* 11.025k费率*/
｛70.56万，1.1025万，3，48，0， 128，24，3128，24， 3｝，
｛1200万，11025，1，75264， 128，32，2128，32， 2｝，
｛1200万，11025，1，84672， 128，24，3128，24， 3｝，
｛1250万，11025，1，72253， 128，32，2128，32， 2｝，
｛1300万，11025，1，61876， 128，3，1.9128万，3， 19｝，
/* 16k速率*/
｛51.2万，1.6万，4，48，0， 128，16，3128，16， 3｝，
｛102.4万，1.6万，2，48，0， 128，16，3128，16， 3｝，
｛1200万，16000，1，81920， 128，24，2128，24， 2｝，
｛1200万，16000，1，81920， 128，16，3128，16， 3｝，
｛1250万，16000，1，78643， 128，24，2128，24， 2｝，
｛1300万，16000，1，66166， 128，3，1.4128万，3， 14｝，
/* 22.05k率*/
｛70.56万，2.205万，4，36，0， 128，12，3128，12， 3｝，
｛141.12万，2.205万，2，36，0， 128，12，3128，12， 3｝，
｛1200万，22050，1，75264， 128，16，2128，16， 2｝，
｛1200万，22050，1，84672， 128，12，3128，12， 3｝，
｛1250万，22050，1，72253， 128，16，2128，16， 2｝，
｛1300万，22050，1，65132， 128，3，1.0128万，3， 10｝，
/* 32k速率*/
｛102.4万，3.2万，2，48，0， 128，12，2128，12， 2｝，
｛204.8万，3.2万，1，48，0， 128，12，2128，12， 2｝，
｛1200万，32000，1，81920， 128，12，2128，12， 2｝，
｛1200万，32000，1，81920， 128，8，3128，8， 3｝，
｛1250万，32000，1，78643， 128，12，2128，12， 2｝，
｛1300万，32000，1，66166， 128，3，7128，3， 7｝，
/* 44.1k率*/
｛141.12万，4.41万，2，32，0， 128，8，2128，8， 2｝，
｛282.24万，4.41万，1，32，0， 128，8，2128，8， 2｝，
｛1200万，44100，1，75264， 128，8，2128，8， 2｝，
｛1200万，44100，1，84672， 128，6，3128，6， 3｝，
｛1250万，44100，1，72253， 128，8，2128，8， 2｝，
｛1300万，44100，1，65132， 128，3，5128，3， 5｝，
/* 48K速率*/
｛153.6万，4.8万，2，32，0， 128，8，2128，8， 2｝，
｛307.2万，4.8万，1，32，0， 128，8，2128，8， 2｝，
｛1200万，48000，1，81920， 128，8，2128，8， 2｝，
｛1200万，48000，1，76800， 96，5，4，96，5， 4｝，
｛1250万，48000，1，78643， 128，8，2128，8， 2｝，
｛1300万，48000，1，66166， 128，7，2128，7， 2｝，
/* 88.2k速率*/
｛282.24万，8.82万，2，16，0， 64，8，2，64，8， 2｝，
｛564.48万，8.82万，1，16，0， 64，8，2，64，8， 2｝，
｛1200万，88200，1，75264， 64，8，2，64，8， 2｝，
｛1200万，88200，1，84672， 64，6，3，64，6， 3｝，
｛1250万，88200，1，72253， 64，8，2，64，8， 2｝，
｛1300万，88200，1，72253， 64，8，2，64，8， 2｝，
/* 96k速率*/
｛307.2万，9.6万，2，16，0， 64，8，2，64，8， 2｝，
{ 614.4万，9.6万，1，16，0， 64，8，2，64，8， 2｝，
｛1200万，96000，1，81920， 64，8，2，64，8， 2｝，
｛1200万，96000，1，76800， 48，5，4，48，5， 4｝，
｛1250万，96000，1，78643， 64，8，2，64，8， 2｝，
｛1300万，96000，1，66166， 64，7，2，64，7， 2｝，
/* 176.4k率*/
{ 56.44万, 17.64万, 2, 8, 0, 32，8，2，32，8， 2｝，
｛1128.96万，176400，1，8，0， 32，8，2，32，8， 2｝，
｛1200万，176400，1，75264， 32，8，2，32，8， 2｝，
｛1200万，176400，1，84672， 32，6，3，32，6， 3｝，
｛1250万，176400，1，72253， 32，8，2，32，8， 2｝，
｛1300万，176400，1，72253， 32，8，2，32，8， 2｝，
/* 192k速率*/
{ 614.4万，19.2万，2，8，0， 32，8，2，32，8， 2｝，
｛1228.8万，192000，1，8，0， 32，8，2，32，8， 2｝，
｛1200万，192000，1，81920， 32，8，2，32，8， 2｝，
｛1200万，192000，1，76800， 24，5，4，24，5， 4｝，
｛1250万，192000，1，78643， 32，8，2，32，8， 2｝，
｛1300万，192000，1，66166， 32，7，2，32，7， 2｝，
}；

此致，

Deeksha

Deeksha，

我假设您在所有这些不同的时钟设置中遇到相同的噪音问题？
还没有时间完成我这边的硬件测试设置。

此致，
Ivan Salazar
应用工程师

您好Ivan：

是的，我听到所有 不同时钟设置的噪音。 当您可以在您的端进行测试时，您可以在您的端尽快进行测试，因为我们有一定的紧迫感来解决这一问题。

我已经用这些时钟频率进行了测试- 8Hz，44Hz，48Hz

此致，

Deeksha

您好，Deeksha，

我一直在测试其中一些采样率，在我看来它们工作正常。
有几件事我想仔细检查：

• 您的MCLK是否在所有情况下均为26MHz？
• 当您说测试8kHz，44kHz和48kHz时，您的意思是这些是从主机到TLV320DAC3100的WLCK频率？
• 或者，您的WCLK也始终相同，但无论进入器件的时钟频率如何，您都只能更改TLV320DAC3100上的时钟设置。

本周晚些时候，我将分享一份报告，其中包含一些输入时钟捕获和时钟设置的寄存器转储。

此致，
Ivan Salazar
应用工程师

您好，Ivan：

->是的， MCLK是通过 晶体外部提供的。

->是，这些是WCLK频率，这取决于我播放的音频文件频率。

例如，如果我以8kHz播放音频文件，wclk为8kHz ；如果以48kHz播放音频文件，wclk为48kHz。

tlv320aic31xx.c驱动程序文件根据 我播放的音频[8kHz/48kHz]将MCLK/2作为1300万和速率值

root@..：~# aplay -D plughw：1，0 /unit_tests/Audio/sample_22_frames.mp3
播放原始数据'/unit_tests/Audio/sample_22_frames.mp3'：unsigned 8 bit，rate 8000 Hz，Mono

->请问您是否使用过RC滤波器电路，如果使用过，您可以分享滤波器设计的快照。

->您使用的是哪款扬声器，您能否分享扬声器的规格

我在这里附上了我测试过的扬声器的链接。

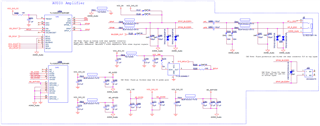

->在这里我附上 了我们的示意图

上述任何建议。

此致，

Deeksha
