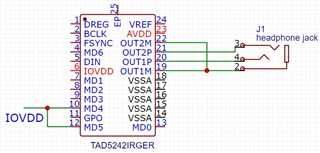

根据数据表、TAD5242可设置为 伪差动输出模式以直接驱动16 Ω 或32 Ω 耳机。 但它在 图6-10中只是展示了一个原理图。 我不太了解"外部共模检测"的含义。 根据我的理解、OUT1M 用作 共模电压输出、OUT2M 用作共模检测输入？ 我使用红线连接耳机插头、如 Attached pic 所示。 是否正确？ 您能否提供 有关"伪差分输出到耳机"连接方式的更多详细信息？ 最好提供真实的原理图示例。 谢谢。
感谢您的快速响应。 耳机只是带有"L-R-ground (or common)"插头的普通耳机。 插头套筒上无外部偏置电压。 请检查以下理解是否正确：在 伪差动输出模式下(MD4&5均设置为高电平)、只有 OUT1P&2P 引脚将输出信号(AVDD 共模电压偏置为一半)、OUT1M&2M 仅输出恒定共模电压(例如 AVDD=3.3V 时的1.65V)。 所以 OUT1M&2M 可以连接在一起作为公共端子、然后连接到耳机插头的接地(或公共)套筒、如下面的 pic 中所示。 无需额外的 R 来上拉 M 引脚。 但我不明白"外部共模感应"是什么意思？ 正如您提到的、在 这种情况下、如果可以使用"在输出端施加的预先存在的共模电压"1.65V、则再也不需要任何外部共模电压？谢谢
尊敬的 Kevin：
在进行一些测试和讨论之后、我们意识到伪差分模式是错误的-它不需要外部应用的共模、而是用于在 M 输出上生成共模电压。 单端模式在 P 输出端输出信号、在 M 上接地、而伪差分模式在 P 输出端输出信号、在 M 上输出共模信号。对于3.3V AVDD、单端和伪差分输出都具有1.65V 的共模。 因此、在伪差分模式下、输出的共模电压为1.65V -您不会应用外部偏置来生成此输出。 您可以选择三种"类型"的伪差分输出、它们位于 PPC 中：
如我所述、OUT1M 作为 VCOM 的伪差分、VCOM (1.65V 或用于较低 AVDD 的其他共模)在 OUT1M 上输出、而不是单端输出中的接地端输出。 如上所述、使用 OUT1P 进行伪差分作为 VCOM 切换输出。 我们之前对伪差分与外部感应感到困惑、但这个"外部"感应不是外部施加的电压、而是描述了如何将 OUT1M 和 OUT2M 短接在一起、以便共模输出在两者之间完全相同。 这对于需要套管为共模(正电压)且不接地的立体声耳机(如在立体声单端配置中)非常有用。 如果 OUT1M 和 OUT2M 短路、如您首先连接的数据表中的图所示、这是外部器件、并且有一个内部反馈环路可确保这些输出共模电压相同。
因此、对于您的应用、这可以归结为您是否需要耳机插孔上的套筒为正电压或接地。 如果接地、则选择立体声单端耳机驱动、如果您的耳机需要共模输出、则使用耳机驱动器选择伪差分与外部感应模式。 对于这两种设置、您都需要将 OUT1M 和 OUT2M 连接到插孔的 SLEEVE、唯一的区别是它们输出的电压电平是多少。
我希望这有道理、如果您有任何其他问题、请告诉我。
此致！
MIR
