[参考译文] CC2640R2F：在基于 CC2640R2F (RSM)的模块的电流消耗中发现一些异常

Tushar、

我不确定 Radiocontrolli 是如何设计其模块的、因此我不一定要确定在其产品中使用我们的 SDK 项目是否需要任何特定的详细信息。 如果您尚未这样做、也许您可以联系他们、看看在将软件调整为新软件包时是否会考虑到任何其他方面。

尽管如此，我想知道，为适应新的一揽子计划所做的修改是否正确。 您能否查看下面提供了执行此迁移的一些提示的参考？

https://dev.ti.com/tirex/content/simplelink_cc2640r2_sdk_4_30_00_08/docs/blestack/ble_user_guide/html/ble-stack-3.x/custom-hardware.html#ti-provided-board-files

另一个问题：simple_peripheral 是否与低功耗蓝牙中央设备正确通信？ 我怀疑由于功耗非常不一致而未发生这种情况、但正如我之前提到的、该模块可能具有我不考虑的其他特性。

如果我发现任何相关问题、我将尝试思考其他方面并报告。

希望这对您有所帮助、

拉斐尔

你(们)好

我确实联系了 Radiocontrolli、他们要求我们联系 TI 支持 、因为他们主要是硬件制造商。 我可以做的是、询问他们是否可以共享硬件原理图、我可以与您共享。

正如您共享的链接中所述、我们创建了定制的特定于硬件的电路板文件。  但是、我们的顶级 board.c 和其他板级文件位于 ble5stack 目录中、而不是 blestack。 具体而言、我们遵循的步骤如下：

1. 已修改 \source\ti\ble5stack\target\board.c
2. 与参考文献中提到的不同、我没有看到任何 kit_type 文件
3. 我们在 C：\ti\simplelink_cc2640r2_sdk_5_30_00_03\source\ti\ble5stack\boards\custom\custom 中定义了电路板文件。 特定文件为 Board.h、custom.c 和 CUSTOM.h
4. 我们在项目选项文件"ble5_simple_peripheral_cc2640r2lp_app_FlashROM_StackLibrary.opt"中创建了用于定制的预定义符号

是的、simple_peripheral 正在正确广播、我可以通过手机连接到它。

谢谢

Tushar

Tushar、

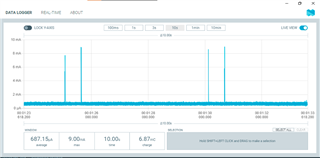

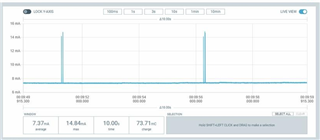

感谢您的更多见解。 我收到了该文件、并将查看该设计。 知道器件在电流消耗可变的情况下仍可正常工作、它可能指示特定的软件配置或导致寄生电流消耗(第二张图片)和随时间推移而增加(最后一张图片)的外部因素。

此致、

拉斐尔

你(们)好

是否有此问题的更新？

谢谢、

Tushar

Tushar、

感谢您重新发送文件。 该原理图看起来与我们的参考设计中的原理图非常相似、但由于缺少值或 PCB 图纸本身、我无法评估与器件型号或电路板上位置有关的任何偏差。 这对于直流/直流和电源路径尤其重要、因为它们会影响电流分布。

话虽如此、由于当前配置文件的行为因代码的不同执行周期而异、我怀疑某些特定外设(ADC、SPI 等)正在被激活、并导致代码执行发生变化。 另一种可能的情况是、外部任何东西、例如连接调试探针、都可能由于泄漏增加而增加电流消耗。

由于您提到应用程序在这种情况下正常运行、我认为这不是硬件引起的问题。 在这种情况下、我将通知软件团队中的某个人、以提供更多见解。

此致、

拉斐尔

你(们)好

我们一定会感谢软件团队对此提供的见解。 不过、我想提醒大家、我在 LAUNCHXL-CC2640R2上烧录了相同的代码、并观察了它在一段时间内的电流消耗行为、发现它完全正常(符合预期)、而且它正在进行广播、也可以连接到。 如果是软件问题、我本以为 LAUNCHXL 的行为与 Radio Controlli 模块的行为相同。 不过，我愿意接受建议。

我将尝试为您获取器件型号/值和电路板布局。

此致、

Tushar

你(们)好

我还无法从 Radio Controlli 获得响应。 您自己或软件团队是否有任何进一步的见解？

此致、

Tushar

Radio Controlli 回复我说、他们无法提供 BOM 和 PCB 布局。 TI 是否可以与他们联系？

此致、

Tushar

您好、Tushar、

感谢您的耐心等待。 对于较长的响应时间表示歉意。 今天上午、我收到了您提出的问题的通知。

我认为这将有助于在具有不同软件映像的模块上运行新的能耗测量。 目标是尝试消除软件的可能性、并可能确定硬件问题的根源。

请尝试在器件上运行以下示例并测量能耗吗？ 目标是确定哪些示例会导致能耗差异、哪些示例不会导致能耗差异。

• 空示例(在中提供 \examples\rtos\CC2640R2_LAUNCHXL\drivers\empty)
• 引脚关断(在中提供 \examples\rtos\CC2640R2_LAUNCHXL\drivers\pinShutdown)
• uartecho 示例(在中提供 \examples\rtos\CC2640R2_LAUNCHXl\drivers\uartecho)
• rfPacketTx 和 rfPacketRx 示例(在中提供 \examples\rtos\CC2640R2_LAUNCHXL\drivers\)
• 适用于 BLE 堆栈的 simple_peripheral (在中提供 \examples\rtos\CC2640R2_LAUNCHXL\blestack\simple_peripheral)

除此之外、您是否有可能在其他几个模块上运行一些测试？ 目标是确定高电流问题是否可在多个模块上重现。

此致、

您好 Clement

我将逐一尝试这些示例、测量 Launchpad 以及无线电控制模块上的电流。

我之前尝试过多个模块、我发现在多个模块中重复出现了类似的问题、尽管电流并不总是相同。 如果您愿意、我也可以在多个模块上尝试上述示例。

此致、

Tushar

您好 Clement

我尝试了您要求我提供的示例。 除了在编译时给我错误的 simple_peripheral (下面的屏幕截图)外、随附的是所有其他观察结果的屏幕截图。 我测试了两个模块。 总之、这些模块消耗的电流大于 LaunchPad。 其中一个模块消耗的电流大于另一个模块。

可从 https://www.dropbox.com/t/EW3eBqiBY8Gxh2aX 获取屏幕截图

上图显示了编译 simple_peripheral 时的错误。

－有刷

您好、Tushar、

如果在 simple_peripheral 中调用 Display_open()，则会打开 UART，从而增加基极电流消耗。 此外、调试修改后的简单外设并确保没有挂起。

-kel

您好、Tushar、

您使用的模块使用 的是 CC2640FRSMR 而不是 CC2640R2F。

https://shop.radiocontrolli.com/it/moduli-iot-texas-instruments/67-rc-cc2640-b.html

-kel

您好 Kel、我们不使用显示驱动程序、而是在选项文件 -Display_disable_all 中将其禁用。

Tushar

我们知道这些模块使用  CC2640FRSMR、 并已更改板级配置文件以减少引脚数。 我们还应该了解其他什么吗？

谢谢。

您好！

请确保先构建堆栈库项目。

此致、

您好 Clement、我这样做了、但没有帮助。

您好、Tushar、

由于您使用 的是 CC2640FRSMR、因此应使用 BLE Stack 2.2.x 中的简单外设

https://www.ti.com/tool/BLE-STACK

您使用的是 CC2640R2F SDK 中的简单外设。

-kel

尊敬的 Kel：

我不知道  CC2640 型号有单独的堆栈可用。 让我尝试 一下、然后返回给您。

谢谢、

Tushar

你(们)好、Kel

您能告诉我  在使用 SDK 中的 simple_peripheral 代码设置广播时是否缺少一些内容。 我想它应该默认是广播、但实际上不是。 请参阅下面的 GAP 设置代码。

GAP_SetParamValue(TGAP_CONN_PAUSE_PERIPHERAL, DEFAULT_CONN_PAUSE_PERIPHERAL);

  // Setup the GAP Peripheral Role Profile
  {
    // For all hardware platforms, device starts advertising upon initialization
    uint8_t initialAdvertEnable = TRUE;

    // By setting this to zero, the device will go into the waiting state after
    // being discoverable for 30.72 second, and will not being advertising again
    // until the enabler is set back to TRUE
    uint16_t advertOffTime = 0;

    uint8_t enableUpdateRequest = DEFAULT_ENABLE_UPDATE_REQUEST;
    uint16_t desiredMinInterval = DEFAULT_DESIRED_MIN_CONN_INTERVAL;
    uint16_t desiredMaxInterval = DEFAULT_DESIRED_MAX_CONN_INTERVAL;
    uint16_t desiredSlaveLatency = DEFAULT_DESIRED_SLAVE_LATENCY;
    uint16_t desiredConnTimeout = DEFAULT_DESIRED_CONN_TIMEOUT;

    // Set the GAP Role Parameters
    GAPRole_SetParameter(GAPROLE_ADVERT_ENABLED, sizeof(uint8_t),
                         &initialAdvertEnable);
    GAPRole_SetParameter(GAPROLE_ADVERT_OFF_TIME, sizeof(uint16_t),
                         &advertOffTime);

    GAPRole_SetParameter(GAPROLE_SCAN_RSP_DATA, sizeof(scanRspData),
                         scanRspData);
    GAPRole_SetParameter(GAPROLE_ADVERT_DATA, sizeof(advertData), advertData);

    GAPRole_SetParameter(GAPROLE_PARAM_UPDATE_ENABLE, sizeof(uint8_t),
                         &enableUpdateRequest);
    GAPRole_SetParameter(GAPROLE_MIN_CONN_INTERVAL, sizeof(uint16_t),
                         &desiredMinInterval);
    GAPRole_SetParameter(GAPROLE_MAX_CONN_INTERVAL, sizeof(uint16_t),
                         &desiredMaxInterval);
    GAPRole_SetParameter(GAPROLE_SLAVE_LATENCY, sizeof(uint16_t),
                         &desiredSlaveLatency);
    GAPRole_SetParameter(GAPROLE_TIMEOUT_MULTIPLIER, sizeof(uint16_t),
                         &desiredConnTimeout);
  }

  // Set the GAP Characteristics
  GGS_SetParameter(GGS_DEVICE_NAME_ATT, GAP_DEVICE_NAME_LEN, attDeviceName);

  // Set advertising interval
  {
    uint16_t advInt = DEFAULT_ADVERTISING_INTERVAL;

    GAP_SetParamValue(TGAP_LIM_DISC_ADV_INT_MIN, advInt);
    GAP_SetParamValue(TGAP_LIM_DISC_ADV_INT_MAX, advInt);
    GAP_SetParamValue(TGAP_GEN_DISC_ADV_INT_MIN, advInt);
    GAP_SetParamValue(TGAP_GEN_DISC_ADV_INT_MAX, advInt);
  }

您好、Tushar、

对于 BLE Stack 2.2.x 中的简单外设、您需要先刷写栈十六进制文件、然后刷写应用十六进制文件。

要让简单外设在定制板上工作、请在 CC2650_LAUNCHXL.c 中对此进行注释

CC2650_LAUNCHXL.h 上的正确射频配置

闪存栈十六进制和十六进制应用程序后、对其进行调试以确保没有挂起。 如果有挂起、请解决。

-kel

Kel、我按照您的建议对特定于电路板的.c 和.h 文件进行了更改。 然后、我使用 CCS 烧录了堆栈十六进制文件、然后使用十六进制文件烧录了应用十六进制文件、但我仍然看不到器件广播。

我也尝试过通过 uniflash 一个接一个地刷写十六进制文件、但没有任何帮助。 是否有一些设置可用于连续刷写两个十六进制文件？

Tushar

您好、Tushar、

尝试使用 SmartRF Flash Programmer v1.0.0。 设置选项 Erase->Pages in Range、Program->Entire Source File。 如果它仍然没有广告你有一个闲逛的地方. 调试它并找到挂起。

-kel

克尔

 我应该将断点放置在代码中的哪个位置作为调试的起点？  开始调试时、程序似乎进入未知/自由运行状态、并且没有用于暂停的选项(灰显)、只有停止选项被启用。

Tushar

您好、Tushar、

对于基于 CC2650/CC2640的项目、我使用 CCSv7.2。 在调试简单外设之前、我首先使用 SmartRF 闪存编程器2刷写堆栈十六进制文件和十六进制应用文件。 调试后，它应该会在 main()处中断，并且您应该能够调试步骤。 完成该调试步骤后，通过 SimpleBLEPeripheral_init()。

您可以设置编译器优化零、以便每行调试一个步骤行。

目标是使简单外设在您的定制板上运行、并能够使用智能手机应用程序查看其广播。

-kel

你(们)好、Kel

我现在使用的是 CCS v7.2。 我首先使用 SmartRF 闪存移植器2版本1.8.2刷写了十六进制和十六进制应用程序。 然后返回到 CCS v7.2并开始调试、但控件在 main 中仍然没有停止！

Tushar

您好、Tushar、

您能否使用 SmartRF Flash Programmer 2重试，其中包含 Erase->Pages in Range、Program->Entire source file 选项。

-kel

是的、这就是我所做的。

有两个观察结果-我看到的不是"范围内的页面"、而是"图像中的页面"。 此外、编程器将我们的板视为 CC2640R2F。 这些似乎可以吗？

谢谢

Tushar

您好、Tushar、

抱歉、它是图像中的页面。 如果 SmartRF 闪存编程器2检测到 CC2640R2F、则您的电路板上有 CC2640R2F。 其页面上的信息未更新。

RC-CC2640-B

抱歉、您可以返回使用 CC2640R2F SDK 中的简单外设。 对于 CC640R2F 简单外设、只需对十六进制文件进行编程即可。

-kel

是的、我刚刚重新查看了他们的原理图、IC 标记为 CC2640R2。

您好 、Cl é ment 您对我先前分享的结果有什么意见/看法吗？

谢谢

Tushar

您好、Tushar、

查看您的 CC2640R2F 模块、它已经可以实现低功耗。 只有打开的 UART 端口才会增加基极电流消耗。 但首先、您需要确保您的简单外设在 CC2640R2F 模块中正常运行。

如果您的另一个模块的行为不同、则可能存在问题。

-kel

Kel、

有趣的是、相同的简单外设固件 可与 CC2640R2 Launchpad 完美配合(实现低电流消耗)。  似乎只有模块有问题。

Tushar

您好、Tushar、

我唯一能想到的是您的模块有问题、或者 CC2640R2F 是假的。 总之、最好评估其他供应商提供的其他 CC2640R2F 模块。

此外、请确保正确设置与模块射频 前端和偏置 配置匹配的定义。

-kel

你(们)好、Kel

定义设置正确。  模块 RFFE 是差分 模式外部偏置、因此我们将定义设置为 CC2650EM_4xD。

您是否对任何其他模块供应商有建议？

谢谢

Tushar
