[参考译文] TMDSECATCNCD379D：SPI 外设接口数据发送和接收错误

您好、Sinan、

让我尝试重现此问题。 您是否查看了 driverlib 中可用的外部环回示例？

您好、Veena：

我正在等待您尝试重现此问题。

据我了解 、C2000ware 中有两个不同的 SPI_loopback 示例。

C：\ti\c2000Ware_3_04_00_00\driverlib\f2837xd\examples\cpu1\spi\spi_ex1_loopback

C：\ti\c2000Ware_3_04_00_00\device_support\f2837xd\examples\cpu1\spi_loopback

driverlib 中的外部回送示例与 device_support 中的示例有何区别？  driverlib 中的示例是否优于 device_support 中的示例？

Sinan、
谢谢、致以诚挚的问候。

您好、Sinan、

device_support 文件夹中的示例使用位字段结构来配置外设。 这种外设配置方法在我们之前的 SDK 中使用。 在 C2000ware 中、我们添加了提供低级 API 的 driverlib、这些 API 可用于配置外设、而不是由用户直接写入各个寄存器值。 这提供了一个抽象级别、提高了代码可读性和跨器件的兼容性、也是初学者友好的、因为用户不需要知道寄存器级别的详细信息来配置外设。

有关更多详细信息，请访问 ：https://software-dl.ti.com/C2000/docs/software_guide/c2000ware/drivers.html

我们还为 Dirverlib 提供了 SysConfig 支持、Dirverlib 是用于外设配置的 GUI。 我们的大多数新示例开发都基于 driverlib。

此致、

Veena

您好、Sinan、

我尝试在 Launchchapd 上运行 SPI_loopback 示例、并且能够在 SPI 线路上看到输出。

我尝试了示例"原样"、并禁用了 LBK。 在这两种情况下、我都可以观察 GPIO 上的数据。

此致、

Veena

您好、Veena：

我也在下面的 SPI_loopback 示例中看到了 GPIO 输出。

C：\ti\c2000Ware_3_04_00_00\device_support\f2837xd\examples\cpu1\spi_loopback

但是、在 driverlib 和 device_support 中的 SPI 实例中、我无法从 GPIO 获取数据。

DSP 是从处理器、STM32 ARM 处理器是主处理器。  STM32 ARM 处理器通过 SPI 从 GPIO 数据输出提供。 同样、DSP 通过 SPI 从 GPIO 发送数据。

但是、当我使用 SPI 将 STM32连接到 DSP 时、我无法在 DSP 中看到数据。

您认为这可能是什么原因？

Sinan、
谢谢、致以诚挚的问候。

您好、Sinan、

您能否解释一下"我看到了 GPIO 输出"和  "我无法从 GPIO 获取数据"的含义

我的意思是、我使用了外部 逻辑分析仪 、 能够观察引脚上的数据。

您是否能够观察 STM 器件发出的数据和时钟？ 由于 C2000器件充当从器件、因此它需要主器件提供 CLK 以发送数据。

此致、

Veena

您好、Veena：

我使用了外部逻辑分析仪、能够观察引脚上的数据。

此外、我观察来自 STM 器件的数据和 CLK。

Sinan。

您好、Sinan、

您是说、您在引脚上观察 STM 器件的数据、C2000 SPI 配置为从模式、但在 C28x SPI RX 寄存器上看不到数据吗？

 是否使用外部回送示例中的从配置代码？ 您是否介意共享代码？

此致、

Veena

您好、Veena：

是的。

我正在共享我尝试过的代码。

我正在使用的 drivelib 示例：

/cfs-file/__key/communityserver-discussions-components-files/171/spi_5F00_ex1_5F00_loopback.rar

 我将使用的 device_support 示例：

/cfs-file/__key/communityserver-discussions-components-files/171/0535.Example_5F00_2837xDSpi_5F00_FFDLB.c

/cfs-file/__key/communityserver-discussions-components-files/171/4048.F2837xD_5F00_Spi.c

Sinan、

谢谢、致以诚挚的问候。

您好、Sinan、

应用程序是否卡在  while (SpiaRegs.SPIFFRX.bit.RXFFST！=1){？

此致、

Veena

您好、Veena：

是的。 该应用程序正在 while (SpiaRegs.SPIFFRX.bit.RXFFST！=1){}行进行存根。

此致、

Sinan。

您好、Sinan、

您是否配置了 STE 引脚？ STM 器件是否驱动该低电平？

此致、

Veena

您好、Veena：

我配置了 STE 引脚。  STM 器件不会驱动该低电平。

Sinan。

您好、Sinan、

应将 STE 引脚驱动为低电平、以便 SPI 从器件接收数据。

此致、

Veena

您好、Veena：

我将 STE 引脚设置为低电平。  我在示波器上看到 STE 引脚为低电平。 但 DSP 无法从从从器件接收数据。

此致、

Sinan。

您好、Veena：

应用程序为  while (SpiaRegs.SPIFFRX.bit.RXFFST！= 1){当器件之间的 STE (CS)引脚未连接时，}行不会卡住。  当器件之间的 STE (CS)引脚连接时、应用程序将在 while (SpiaRegs.SPIFFRX.bit.RXFFST！= 1){}行中占用。

STM32F7器件的 SPI 主代码如下：

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * <h2><center> Copyright (c) 2021 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under Ultimate Liberty license
  * SLA0044, the "License"; You may not use this file except in compliance with
  * the License. You may obtain a copy of the License at:
  *                             www.st.com/SLA0044
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "lwip.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "udpServerRAW.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

SPI_HandleTypeDef hspi2;

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_SPI2_Init(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
struct netif gnetif;

extern char buf;
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
uint8_t rdata[2];

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* Enable I-Cache---------------------------------------------------------*/
  SCB_EnableICache();

  /* Enable D-Cache---------------------------------------------------------*/
  SCB_EnableDCache();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_LWIP_Init();
  MX_SPI2_Init();
  /* USER CODE BEGIN 2 */
  udpServer_init ();

  uint8_t sdata[2];

  sdata[0] = 0xAB;
  sdata[1] = 0xEF;

  //HAL_SPI_Transmit(&hspi2, &deger, 1, 100);

  //uint8_t deger = 0xFA;
  /* USER CODE END 2 */


  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

	//HAL_GPIO_WritePin(GPIOI, GPIO_PIN_0, GPIO_PIN_RESET);
	HAL_SPI_Transmit(&hspi2, sdata, 2, 100);
	HAL_SPI_Receive(&hspi2, rdata, 2, 100);
	//HAL_GPIO_WritePin(GPIOI, GPIO_PIN_0, GPIO_PIN_SET);
	//HAL_Delay(100);

	ethernetif_input(&gnetif);
	sys_check_timeouts();


  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLM = 25;
  RCC_OscInitStruct.PLL.PLLN = 432;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Activate the Over-Drive mode
  */
  if (HAL_PWREx_EnableOverDrive() != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_7) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief SPI2 Initialization Function
  * @param None
  * @retval None
  */
static void MX_SPI2_Init(void)
{

  /* USER CODE BEGIN SPI2_Init 0 */

  /* USER CODE END SPI2_Init 0 */

  /* USER CODE BEGIN SPI2_Init 1 */

  /* USER CODE END SPI2_Init 1 */
  /* SPI2 parameter configuration*/
  hspi2.Instance = SPI2;
  hspi2.Init.Mode = SPI_MODE_MASTER;
  hspi2.Init.Direction = SPI_DIRECTION_2LINES;
  hspi2.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi2.Init.CLKPolarity = SPI_POLARITY_LOW;
  hspi2.Init.CLKPhase = SPI_PHASE_1EDGE;
  hspi2.Init.NSS = SPI_NSS_HARD_OUTPUT;
  hspi2.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_4;
  hspi2.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi2.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi2.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi2.Init.CRCPolynomial = 7;
  hspi2.Init.CRCLength = SPI_CRC_LENGTH_DATASIZE;
  hspi2.Init.NSSPMode = SPI_NSS_PULSE_ENABLE;
  if (HAL_SPI_Init(&hspi2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN SPI2_Init 2 */

  /* USER CODE END SPI2_Init 2 */

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOG_CLK_ENABLE();
  __HAL_RCC_GPIOI_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  Period elapsed callback in non blocking mode
  * @note   This function is called  when TIM14 interrupt took place, inside
  * HAL_TIM_IRQHandler(). It makes a direct call to HAL_IncTick() to increment
  * a global variable "uwTick" used as application time base.
  * @param  htim : TIM handle
  * @retval None
  */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM14) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */

  /* USER CODE END Callback 1 */
}

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

此外、TM320F2879D 从器件不向 STM32F7主器件发送数据。

此致、

Sinan。

您好、Sinan、

还应检查极性和相位配置。 不同 制造商的定义可能会有所不同。 请检查范围上的波形、并确认 STM 发送的数据的相位和极性与 TM320F2879D 器件中配置的数据匹配。

您可以查看 TRM 中的 SPI 时钟方案部分以了解更多详细信息。

此致、

Veena

您好、Veena：

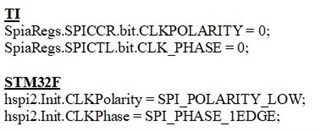

我检查了极性和相位配置。 这些设置没有问题。

我能够将数据从 STM32F 主设备发送到我的 TI 从设备。 我更改了 STM32F 主器件的 STE (CS)引脚、问题得到了解决。

TI 从器件不向 STM32F 主器件发送数据。  当 TI 器件处于从模式时、我在 SPI GPIO 引脚上看不到任何输出信号。 当我的 TI 处于主模式时、我可以从 SPI GPIO 引脚获取输出信号。

为什么我的 TI 在从模式下不发送数据？

谢谢、

Sinan。

您好、Sinan、

从器件无法启动数据传输。 一旦您写入 TX 缓冲区、它将保持在缓冲区中、直到主器件发起一个传输。 您可以使主器件发送一些虚拟数据以从从器件接收数据。

此致、

Veena

您好、Veena：

我无法从 TI 从器件向主 STM32F 器件发送数据？

我没有完全理解这一点。

谢谢、

Sinan。

您好、Sinan、

根据 SPI 协议、数据在基于 SPICLK 的 SPI 线上移出、而 SPICLK 仅由主器件生成。 两个器件同时发送和接收数据。 如果主器件要求从器件发送数据、但主器件不希望发送任何新数据、则可以启动虚拟数据传输。 例如：将0写入主器件 TX、以便生成 SPICLK、从器件可以移出待发送的数据。

 更多信息、请参阅 TRM 中的 SPI 操作一章

此致、

Veena

您好、Veena：

我向主器件 TX 写入0、但主器件无法接收 TI 从器件发送的数据。  我还检查了 TRM 中的 SPI 部分。

Sinan。

您好、Veena：

TI 器件不能作为从器件运行。 TI 器件是否可以存在芯片 勘误条件？

drivelib 中的 SPI 实例也不能作为从器件运行。 (无法向 STM32F 主设备发送数据。)

谢谢、

Sinan。

您好、Sinan、

我们在 C2000ware (外部回送示例)中确实有一个示例、该示例将一个 SPI 实例配置为主实例、将另一个配置为从实例、并按预期运行。 您能否共享从器件发送和接收数据的代码片段？

此致、

Veena

您好、Veena：

我正在使用的 drivelib 示例：

/cfs-file/__key/communityserver-discussions-components-files/171/0435.spi_5F00_ex1_5F00_loopback.rar

谢谢、

Sinan。

您好、Veena：

您是否能够检查 我与您共享的代码片段？  解决此问题是否有任何进展？

谢谢、此致、
Sinan。

您好、Sinan、

我看不到共享代码的任何问题。  写入数据之后和读取数据之前、您可以检查 TXBUF 寄存器和 SPISTS.BUFFULL_FLAG。 TXBUF 应包含要发送的数据、BUFFLL_FLAG 应为1。

此致、

Veena

您好、Veena：

TXBUF 包含要发送的数据、但 BUFFULL_FLAG 不是1。

Sinan、

谢谢、致以诚挚的问候。

您好、Sinan、

为了确保没有硬件问题、您可以尝试 从 C2000ware 运行示例吗？  spi_ex3_external_loopback ->这会将一个实例配置为主实例、将另一个实例配置为从实例。 在本示例中、两者都在发送数据。 F2837x 中当前不存在这种情况、但您可以从 F2838x 示例文件夹中重复使用它。 在这两个器件中、SPI 模块保持不变。

此致、

Veena

您好、Veena：

我从 C2000Ware 运行了以下示例。

C：\C2000Ware_3_04_00_00\driverlib\f2837xd\examples\cpu1\spi\spi_ex3_external_loopback _fifo_interrupts

SPI A 从器件正在从 STM32F 主器件接收数据。  但是、它不会按照主器件发送数据的顺序接收数据。

在本示例中、SPI A 从器件不向 STM32F 主器件发送数据。

在本示例中、还有两个 SPI 配置。 SPI B 是主器件、SPI A 是从器件。 我想使用单个 SPI 线路作为主从模式。

您能否验证我使用的 SPI 示例？

Sinan、

非常感谢。

在  F2837x 中的 SPI_ex3_external_loopback_fifo_interrupts 中、只有 主实例发送 数据。 因此、我要求检查 F2838x 中的 SPI_ex3_external_loopback、这两个实例都 将 数据从一个发送到另一个实例。

您能否确认 两个器件中配置的数据长度是否匹配？

此致、

Veena

您好、Veena：

两个器件上配置的数据长度匹配。

Sinan。

您好、Sinan、

如果您可以在逻辑分析仪/示波器上捕获 SPI 线路、以进一步了解问题所在、这将会有所帮助。

此外、如果您可以检查  F2838x 中的 SPI_ex3_external_loopback 并执行相同的 SysConfig 设置并将主代码复制到 F2837x 项目、则它将用作 功能测试。  (注意：我们计划在下一个 C2000ware 版本中将此示例添加到 F2837x 中)。  它将一个实例配置为主实例、将另一个实例配置为从实例、您必须从外部连接其引脚。

此致、

Veena

您好、Veena：

此示例位于 C2000Ware 中的什么位置？  您可以共享文件路径吗？

此致、

Sinan。

此示例在此处提供：\ti\c2000\C2000Ware_4_00_00_00\driverlib\f2838x\examples\C28x\SPI

您好、Veena：

我使用的是 C2000Ware_3_04_00_00。 我在计算机上安装了 C2000Ware_4_00_00_00。

当一个新的中断发生时、最近的接收数据仍然保留在 SPIRXBUF 内容中。 如何 将 SPIRX 缓冲器的内容置零。

//
// SPI A Receive FIFO ISR
//
__interrupt void spiaRxFIFOISR(void)
{
    uint16_t i;

    //
    // Read data
    //

    for(i = 0; i < 3; i++)
    {
        rData[i] = 0;
    }


    for(i = 0; i < 3; i++)
    {
         rData[i] = SPI_readDataNonBlocking(SPIA_BASE);
    }


    if (rData[2] == 0x3344)
       Interrupt_enable(INT_SPIA_TX);

    //
    // Check received data
    //
    for(i = 0; i < 6; i++)
    {
        if(rData[i] != (rDataPoint + i))
        {
            // Something went wrong. rData doesn't contain expected data.
            Example_Fail = 1;
            ESTOP0;
        }
    }

    rDataPoint++;

    //
    // Clear interrupt flag and issue ACK
    //
    SPI_clearInterruptStatus(SPIA_BASE, SPI_INT_RXFF);
    Interrupt_clearACKGroup(INTERRUPT_ACK_GROUP6);

    Example_PassCount++;
}

//
// End of File
//

在本示例中无法识别以下代码段。

SpiaRegs.SPIRXBUF = 0;

谢谢、此致、

Sinan。

您好、Veena：

我尝试了很多方法。 但我无法在这里为 f2837xd 运行示例。

如何为 f2837xd 编辑此示例？

谢谢、此致、

Sinan。

e2e.ti.com/.../spi_5F00_external_5F00_loopback.c

请使用随附的主文件。

此致、

Veena

您好、Veena：

我正在使用此文件。 我已成功接收来自 STM32F7主设备的数据。 但我无法将数据从我的 DSP 从设备发送到主设备。

主器件执行下图中的过程来从从器件接收数据：

我的 DSP 从设备代码如下：

//#############################################################################
//
// FILE:   spi_ex5_external_loopback.c
//
// TITLE:  SPI Digital Loopback without using FIFOs and Interrupts
//
//! \addtogroup driver_example_list
//! <h1>SPI Digital External Loopback without FIFO Interrupts</h1>
//!
//! This program uses the external loopback between two SPI modules. Both
//! the SPI FIFOs and interrupts are not used in this example. SPIA is
//! configured as a slave and SPI B is configured as master. This example
//! demonstrates full duplex communication where both master and slave transmits
//! and receives data simultaneously.
//!
//!
//! \b External \b Connections \n
//!  -GPIO25 and GPIO17 - SPISOMI
//!  -GPIO24 and GPIO16 - SPISIMO
//!  -GPIO27 and GPIO19 - SPISTE
//!  -GPIO26 and GPIO18 - SPICLK
//!
//! \b Watch \b Variables \n
//!  - \b TxData_SPIA - Data send from SPIA (slave)
//!  - \b TxData_SPIB - Data send from SPIB (master)
//!  - \b RxData_SPIA - Data received by SPIA (slave)
//!  - \b RxData_SPIB - Data received by SPIB (master)
//!
//
//#############################################################################
// $TI Release:  $
// $Release Date:  $
// $Copyright:  $
//###########################################################################

//
// Included Files
//
#include "driverlib.h"
#include "device.h"

//
// Function Prototypes
//
void initSPIBMaster(void);
void initSPIASlave(void);
void configGPIOs(void);

//
// Main
//

uint16_t TxData_SPIA[] = {0xAA, 0xBB, 0xCC, 0xDD, 0xEE, 0xFF};
uint16_t RxData_SPIA[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00};

void main(void)
{
    uint8_t i;

    //
    // Initialize device clock and peripherals
    //
    Device_init();

    //
    // Disable pin locks and enable internal pullups.
    //
    Device_initGPIO();

    //
    // Initialize PIE and clear PIE registers. Disables CPU interrupts.
    //
    Interrupt_initModule();

    //
    // Initialize the PIE vector table with pointers to the shell Interrupt
    // Service Routines (ISR).
    //
    Interrupt_initVectorTable();

    //
    // Configure GPIOs for external loopback.
    //
    configGPIOs();

    //
    // Set up SPI B as master, initializing it for FIFO mode
    //
    //initSPIBMaster();

    //
    // Set up SPI A as slave, initializing it for FIFO mode
    //
    initSPIASlave();

    //
    // Loop forever. Suspend or place breakpoints to observe the buffers.
    //
    while(1)
    {
        for(i = 0; i < 6; i++)
        {
            RxData_SPIA[i] = SPI_readDataBlockingNonFIFO(SPIA_BASE) << 8;

            SPI_writeDataNonBlocking(SPIA_BASE, TxData_SPIA[i] << 8);

        }
    }
}

//
// Function to configure SPI B as master with FIFO enabled.
//
void initSPIBMaster(void)
{
    //
    // Must put SPI into reset before configuring it
    //
    SPI_disableModule(SPIB_BASE);

    //
    // SPI configuration. Use a 500kHz SPICLK and 16-bit word size.
    //
    SPI_setConfig(SPIB_BASE, DEVICE_LSPCLK_FREQ, SPI_PROT_POL0PHA0,
                  SPI_MODE_MASTER, 500000, 16);
    SPI_disableLoopback(SPIB_BASE);
    SPI_setEmulationMode(SPIB_BASE, SPI_EMULATION_FREE_RUN);

    //
    // Configuration complete. Enable the module.
    //
    SPI_enableModule(SPIB_BASE);
}

//
// Function to configure SPI A as slave with FIFO enabled.
//
void initSPIASlave(void)
{
    //
    // Must put SPI into reset before configuring it
    //
    SPI_disableModule(SPIA_BASE);

    //
    // SPI configuration. Use a 500kHz SPICLK and 16-bit word size.
    //
    SPI_setConfig(SPIA_BASE, DEVICE_LSPCLK_FREQ, SPI_PROT_POL0PHA0,
                  SPI_MODE_SLAVE, 500000, 8);
    SPI_disableLoopback(SPIA_BASE);
    SPI_setEmulationMode(SPIA_BASE, SPI_EMULATION_FREE_RUN);

    //
    // Configuration complete. Enable the module.
    //
    SPI_enableModule(SPIA_BASE);
}

//
// Configure GPIOs for external loopback.
//
void configGPIOs(void)
{
    //
    // This test is designed for an external loopback between SPIA
    // and SPIB.
    // External Connections:
    // -GPIO25 and GPIO17 - SPISOMI
    // -GPIO24 and GPIO16 - SPISIMO
    // -GPIO27 and GPIO19 - SPISTE
    // -GPIO26 and GPIO18 - SPICLK
    //

    /*
    //
    // GPIO17 is the SPISOMIA.
    //
    GPIO_setMasterCore(17, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_17_SPISOMIA);
    GPIO_setPadConfig(17, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(17, GPIO_QUAL_ASYNC);

    //
    // GPIO16 is the SPISIMOA clock pin.
    //
    GPIO_setMasterCore(16, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_16_SPISIMOA);
    GPIO_setPadConfig(16, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(16, GPIO_QUAL_ASYNC);

    //
    // GPIO19 is the SPISTEA.
    //
    GPIO_setMasterCore(19, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_19_SPISTEA);
    GPIO_setPadConfig(19, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(19, GPIO_QUAL_ASYNC);

    //
    // GPIO18 is the SPICLKA.
    //
    GPIO_setMasterCore(18, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_18_SPICLKA);
    GPIO_setPadConfig(18, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(18, GPIO_QUAL_ASYNC);


    //
    // GPIO25 is the SPISOMIB.
    //
    GPIO_setMasterCore(25, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_25_SPISOMIB);
    GPIO_setPadConfig(25, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(25, GPIO_QUAL_ASYNC);

    //
    // GPIO24 is the SPISIMOB clock pin.
    //
    GPIO_setMasterCore(24, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_24_SPISIMOB);
    GPIO_setPadConfig(24, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(24, GPIO_QUAL_ASYNC);

    //
    // GPIO27 is the SPISTEB.
    //
    GPIO_setMasterCore(27, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_27_SPISTEB);
    GPIO_setPadConfig(27, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(27, GPIO_QUAL_ASYNC);

    //
    // GPIO26 is the SPICLKB.
    //
    GPIO_setMasterCore(26, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_26_SPICLKB);
    GPIO_setPadConfig(26, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(26, GPIO_QUAL_ASYNC);
    */

    //
    // GPIO59 is the SPISOMIA.
    //
    GPIO_setMasterCore(59, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_59_SPISOMIA);
    GPIO_setPadConfig(59, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(59, GPIO_QUAL_ASYNC);

    //
    // GPIO58 is the SPISIMOA clock pin.
    //
    GPIO_setMasterCore(58, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_58_SPISIMOA);
    GPIO_setPadConfig(58, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(58, GPIO_QUAL_ASYNC);

    //
    // GPIO61 is the SPISTEA.
    //
    GPIO_setMasterCore(61, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_61_SPISTEA);
    GPIO_setPadConfig(61, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(61, GPIO_QUAL_ASYNC);

    //
    // GPIO60 is the SPICLKA.
    //
    GPIO_setMasterCore(60, GPIO_CORE_CPU1);
    GPIO_setPinConfig(GPIO_60_SPICLKA);
    GPIO_setPadConfig(60, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(60, GPIO_QUAL_ASYNC);
}

感恩节快乐！

谢谢、致以诚挚的问候。

Sinan。

您好、Sinan、

 示例是 SPIA 和 SPIB 实例之间的数据传输。 请按照原样使用连接 SPI 和 SPIB (不使用 STM)的示例、以确保没有硬件问题。

此致、

Veena

您好、Veena：

我运行了在连接 SPIA 和 SPIB 时发送给我的示例(没有 STM32主设备)。 该示例运行时没有任何问题。 但是、正如我之前提到的、DSP 从器件不会向 STM32主器件发送数据。

我无法向 STM32主设备发送数据、这一点非常有趣。

您是否可以在任何 STM32设备上尝试该问题？  这个问题 是我们项目的一个非常重要的部分。

此致、

Sinan。

您好、Sinan、

这意味着 SPI 从器件能够发送数据。

遗憾的是、我没有使用 STM 器件进行测试。

我要做的是、断开 SOMI 引脚与 STM 器件的连接、并使用逻辑分析仪/示波器进行观察。 这是为了确保 DSP 是否在 SOMI 引脚上发送数据。

此致、

Veena

您好、Veena：

我成功地将数据从 DSP 从器件发送到 STM32主器件。 但是、正确的数据不会传输到主器件。 例如、我从 DSP 从器件发送数据0xABCD、而 STM32主器件接收数据0xD5E6。

如前所述、将数据从 STM32主设备发送到 DSP 从设备没有问题。

主设备和从设备的 CPOL 和 CPHA 参数正确。 我还检查了其他 SPI 参数。

我们如何解决这个问题？

谢谢、

Sinan。

您好、Sinan、

如果您可以探测引脚并检查 SPI 线路上可用的数据、这将有所帮助。

此致、

Veena

您好、Veena：

我探测 SPI 线路上的引脚。 主 STM32器件未正确接收从机 DSP 发送的数据。

但我不知道如何解决这个问题。

谢谢、

Sinan。

您好、Veena：

我是否应该打开另一个案例来解决此问题？

Sinan、

谢谢、致以诚挚的问候。

您好、Sinan、

从 DSP 发送的数据看起来正确。 STM 侧必须存在一些配置问题。

此致、

Veena

您好、Veena：

我查看了 STM 侧的配置设置。 没有什么问题。

这是否是主器件和从器件之间的同步问题？

是否有一个德州 DSP 与不同 DSP 或 MCU 之间的 SPI 通信示例？

Sinan、
谢谢、致以诚挚的问候。

您好、Sinan、

不幸的是，我们没有这样的例子。

我们有一个连接外部 EEPROM 模块 AT25128的接口。

此致、

Veena

您好、Veena：

此示例在 C2000Ware 中的什么位置？

Sinan、
谢谢。
