[参考译文] LMK04803：PLL2未锁定。

admin
Guru**** 2914580 points

Other Parts Discussed in Thread: LMK04803

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/clock-timing-group/clock-and-timing/f/clock-timing-forum/1124831/lmk04803-pll2-is-not-locked

器件型号：LMK04803

你好

我设计了 LMK04803板 和   TICS Pro 生成的寄存器。 PLL2未锁定。

输入时钟频率：40MHz，COMS；

输出时钟频率：80MHz、LVDS、x10；

MODE：PLl2，INT VCO、0延迟。

 TICS Pro 生成的 hex 文件：

e2e.ti.com/.../HexRegisterValues_2D00_E.txt

 原理图：

 VCC_PLL_COM 的噪声 为30~40mVpp。支持的分频器读数正常。

谢谢你。

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    原理图显示 OSCin 输入频率为80MHz、但上面的说明提到40MHz 输入频率。 哪一个是正确的？

    对于 40MHz OSCin 输入频率、设置看起来不错。 请检查输入频率并再次测试。

    谢谢！

    此致、
    Ajeet Pal

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

      使用了40MHz OSCin。

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    我测试  OSCin 和 OSCout0  时钟，频率是正确的。

     信号发生器产生的时钟也被使用、PLL2也未被锁定。

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

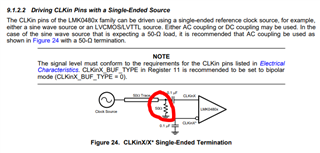

    如果您要从 sig gen 馈送外部单端40MHz、则需要在 OSCin 输入引脚(C1978)处提供50ohm 终端。

    另请尝试不使用 VCO 分压器、看看性能。 随附的配置文件 FYR。

    e2e.ti.com/.../LMK04803.tcs

    谢谢！

    此致、
    Ajeet Pal

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    OSCin 的设计 与图相同。

    我将使用您的参数进行尝试。

    谢谢你。

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    我觉得参数可能有问题。 TICS Pro 生成的一些参数与  数据表中所述的不同。

    en_feedback_MUX（R10-11）=1
    Feedback _MUX（R10-7：5）=0
    CLKoutX_Y_DIV（R0-15-5）=24
    PLL2_N (R30-22：5)=6

    PLL2 PDF (N）= VCO 频率/CLKoutX_Y_DIV / PLL2_N=1920/24/6=13.333
    PLL2 PDF (R) =40M*2/1=80

    这两者的自由是不同的。

    谢谢！

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    将对0延迟模式的设置进行校正、其中 PLL2_N 应设置为值"1"。

    谢谢！

    此致、

    Ajeet Pal

  • 0
    TI__Guru**** 2914580 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    我的 PLL 已锁定。

    Thaks。
