[参考译文] ADS131M06：ADS131M06

尊敬的 Peter：

感谢您对 TI 在您的 ADC 需求以及您对 ADS131M06的兴趣方面所信任。

在 ADS131M06中、转换数据不会存储在任何用户寄存器中。 这意味着您无法使用 RREG 命令读取它们。
除非发送了 RREG 命令来读取多个寄存器、否则 ADS131M06始终在 DOUT 上输出转换数据。
这意味着在默认配置中、您只需发送一个3 x 8 x 8 = 192位的帧、其中 DIN 保持为0 (=NULL 命令)。
这将输出八个24位宽的字。 在每个24位字内、数据左对齐(MSB)。
第一个字包括16位响应、字2至字7包括六个 ADC 通道的24位转换数据、字8包括16位 CRC。

此致、
Joachim Wuerker

第一个字是对哪个命令的16位响应？

DOUT 是否将开始发送通道1、2、3、4、5、6、1、2... 有什么问题？

我知道默认情况下没有 CRC、这对我们来说是可以的。  如果 DOUT 持续发送通道数据、我们如何知道 DOUT 何时为通道1？
是同步线路还是我们发送复位后开始发送。  如果不起作用、我们将发送一些 SPI 跟踪。

我们是否需要通过任何命令将其发送以立即发送数据？

感谢您的帮助。 谢谢

尊敬的 Peter McCormick：

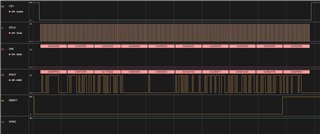

我再次复制逻辑分析仪捕获结果以供参考：

• 您可以看到、没有发送命令(仅发送 SCLK)来读出数据
• 如前所述、第一个24位字是来自上一条命令的响应、接下来的8x 字是来自每个通道(Ch0、Ch1、…… Ch7、我再次使用 ADS131M08进行这些测试)、最后一个字是 CRC。 有关典型的通信帧、请参阅图8-18
• 在本例中、响应是 STATUS 字节、因为上一条命令是 NULL 命令。 更多信息、请参阅表8-11
• 输入 (DIN)默认没有 CRC、输出(DOUT)始终具有 CRC
• 响应和 CRC 都是16位、最后8位= 0、因为字长为24位

应使用 DRDY 作为中断来确定何时读取数据。 采集数据的 EVM 流程为：

1. 发送同步脉冲
2. 等待 DRDY 从高电平转换为低电平
3. 将 CS 降至低电平并保持 DIN 低电平
4. 根据需要发送尽可能多的 SCLK、具体取决于您选择的字大小。 默认字长为24位、使用 ADS131M06时需要8x24 = 192个 SCLK
5. 将 CS 置为高电平
6. 根据需要重复步骤2-5多次、以继续随时钟移出数据

-Bryan

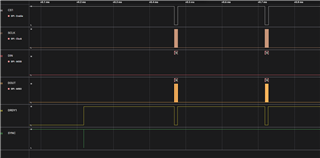

随附了示波器图。 谢谢、Peter
==Sync/Reset 变为低电平、但/DRDY 需要0.5ms 才能变为低电平。 即使长时间等待/DRDY 也没有帮助。
===/SYNC 之后/DRDY 需要多长时间？
===我没有配置任何设置寄存器。 是否需要首先配置寄存器？
==是以下代码中准备读取 AD0所需的第一个 SPI_TRANSFER (0x00)
=== 6结果=4286677119 4294741376 72792 7307266 4286578815 4294741376即使输入为0V 或1V、也会出现问题。

void ADS131_read (void)｛int jj；//将全部6个通道读入数组中。 假设默认启动增益=1、24位数据和其他默认条件、因此它会自动转换。
unsigned int byteHigh、byteMid、byteLow；unsigned long 结果；
IO_LOW (P9、BIT4)；longdelay (2)；IO_HIGH (P9、BIT4)；//复位以同步数据
jj=0；while ((P9IN 和 BIT5)&& jj++<100)；//if (jjj>90)｛USER_DEBUG_msg ("Data AD not ready")；｝//等待数据就绪变为低电平
io_low (P9、BIT7)；//片选 ADS13
//SPI_TRANSFER (0x00)；//？？？？？？？ 发送空命令和读取响应以启动传输。
for (jjj=0；jjj<6；jjj++)｛//读取6个通道
byteHigh = SPI_TRANSFER (0x00)；//虚拟写入以读取高字节
byteMid = SPI_TRANSFER (0x00)；//虚拟写入以读取中间字节
byteLow = SPI_TRANSFER (0x00)；//虚拟写入以读取低字节
Result =((long) byteHigh << 16)|((long) byteMid << 8)| byteLow；//将三个字节组合成一个24位结果
if (result & 0x800000)｛result |= 0xFF000000；｝//如果 ADC 使用二进制补码格式、则执行符号扩展
a_d[jj]=result；//将结果放入数组中
}//读取6个通道
io_high (P9、BIT7)；//取消选择 ADS131
}/将所有6个通道读入阵列。
//------------------
// SPI_TRANSFTER 通过 SPI 传输一个字节并返回接收到的字节。
unsigned int SPI_transfer (unsigned int 数据)｛
while (！(IFG2 & UCB0TXIFG))；//等待 TX 缓冲区就绪
UCB0TXBUF = data；//发送数据
while (！(IFG2和 UCB0RXIFG))；//等待接收完成
Return UCB0RXBUF；//返回接收到的数据
}

随附了示波器图。 谢谢、Peter
==Sync/Reset 变为低电平、但/DRDY 需要0.5ms 才能变为低电平。 即使长时间等待/DRDY 也没有帮助。
===/SYNC 之后/DRDY 需要多长时间？
===我没有配置任何设置寄存器。 是否需要首先配置寄存器？
==是以下代码中准备读取 AD0所需的第一个 SPI_TRANSFER (0x00)
=== 6结果=4286677119 4294741376 72792 7307266 4286578815 4294741376即使输入为0V 或1V、也会出现问题。

void ADS131_read (void)｛int jj；//将全部6个通道读入数组中。 假设默认启动增益=1、24位数据和其他默认条件、因此它会自动转换。
unsigned int byteHigh、byteMid、byteLow；unsigned long 结果；
IO_LOW (P9、BIT4)；longdelay (2)；IO_HIGH (P9、BIT4)；//复位以同步数据
jj=0；while ((P9IN 和 BIT5)&& jj++<100)；//if (jjj>90)｛USER_DEBUG_msg ("Data AD not ready")；｝//等待数据就绪变为低电平
io_low (P9、BIT7)；//片选 ADS13
//SPI_TRANSFER (0x00)；//？？？？？？？ 发送空命令和读取响应以启动传输。
for (jjj=0；jjj<6；jjj++)｛//读取6个通道
byteHigh = SPI_TRANSFER (0x00)；//虚拟写入以读取高字节
byteMid = SPI_TRANSFER (0x00)；//虚拟写入以读取中间字节
byteLow = SPI_TRANSFER (0x00)；//虚拟写入以读取低字节
Result =((long) byteHigh << 16)|((long) byteMid << 8)| byteLow；//将三个字节组合成一个24位结果
if (result & 0x800000)｛result |= 0xFF000000；｝//如果 ADC 使用二进制补码格式、则执行符号扩展
a_d[jj]=result；//将结果放入数组中
}//读取6个通道
io_high (P9、BIT7)；//取消选择 ADS131
}/将所有6个通道读入阵列。
//------------------
// SPI_TRANSFTER 通过 SPI 传输一个字节并返回接收到的字节。
unsigned int SPI_transfer (unsigned int 数据)｛
while (！(IFG2 & UCB0TXIFG))；//等待 TX 缓冲区就绪
UCB0TXBUF = data；//发送数据
while (！(IFG2和 UCB0RXIFG))；//等待接收完成
Return UCB0RXBUF；//返回接收到的数据
}

我再次尝试使它再次发挥作用。  看起来很接近了。  DRDY 不能正常工作。

我也尝试了这没有效果:  长重置。  等待 DRDY 在同步之前变为高电平。  在 SYNC 之前读取许多帧以尝试刷新缓冲区

DRDY 在2帧后随机变为高电平、或以其他间隔随机变为高电平。  DIN 为低电平。  输出结果不一致。  我们还将 SPI 用于闪存。

读取8个帧后 DRDY 不会变为高电平。  下面的代码为

void ADS131_read (void)｛   int jj；float fresult；    //将所有6个通道读取到数组中。       假设默认启动增益=1、24位数据和其他默认条件、因此它会自动转换。

#define ADSCALE_TO_VOLTAGE 0X7FFFFF   //7FFFFF=1V 7FFFFFh       =正   满量程800000h =负满量程

#define WAIT4RDY 30000 //10个字随时钟移出(响应、8x 数据、CRC)。  DIN 必须为低电平

     unsigned int byteHigh、byteMid、byteLow；    unsigned long 结果；

    IO_LOW (P9、BIT4)；longdelay (2)；IO_HIGH (P9、BIT4)；//同步

    io_low (P9、BIT7)；                            //片选 ADS13

     SPI_TRANSFER (0x00)；                         //dummy read initial command response

    for (jjj=0；jjjj<=6；jjj++)｛                       //read 6个通道

           byteHigh = SPI_TRACE (0x00)；     byteMid = SPI_TRACE (0x00)；     byteLow = SPI_TRACE (0x00)；       //虚拟写入以读取低字节

           Result =((long) byteHigh << 16)|((long) byteMid << 8)| byteLow； //将三个字节组合成一个24位结果

           if (result & 0x800000)｛fresult =(float)((unsigned long) result & 0x7FFFFF)；fresult=fresult-0x7FFFFF；｝//最大负数= 800000。   FFFFFFh =略为负值0h =   0V

           否则 fresult=result；                      //结果为正

           a_d[jj]=fresult/ADSCALE_TO_voltage；         //将浮点电压放入数组中

   }               //读取6个通道

   SPI_TRANSFER (0x00)； //读取 CRC。  不要选中它

   io_high (P9、BIT7)；  //取消选择 ADS131

}

尊敬的 Peter McCormick：

您的 SCLK 速度是多少？ 在你的第一个示波器镜头中,它在200uA/div 的时间为8个分段,或1.6毫秒,而在第二个示波器镜头中,它似乎在500us/div 的时间为5个分段,或2.5毫秒。 SCLK 速度是否在变化？

我假设其中的每一个都有24个 SCLK (在本例中、逻辑分析仪非常有用)？

您可能检索数据的速度不够快、因此会被覆盖。 这将解释奇数 DRDY 行为。 从我的初始逻辑分析仪图中可以看出、时分值为100us、整个数据事务的时间为该时间的~10%、即~10us。

-Bryan

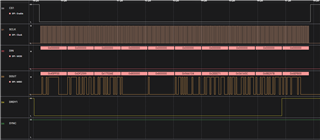

我们继续努力使这项工作发挥作用。  您可以看到逻辑分析仪在4 X 24时钟图中工作。 UC 正在正确读取值、以便 SPI 正常工作。   DRDY 在3x24时钟后始终变为高电平。  时钟为392kHz。

当我们随机进行同步时、DRDY 已经很低。   它仅在第3帧后变为高电平。

为什么 DRYD 在第3帧后始终变为高电平？

如果我们使它能够正常工作、2－7帧中的6个通道是吗 ？  谢谢

尊敬的 Peter McCormick：

您的运行速度是多少？ 您只是给 ADC 上电并发送数据、以便所有寄存器都处于默认值？

您为器件提供的 ADC 时钟速度是多少？

-Bryan
