该器件配置为连续转换模式（默认为 4kS/s） 我有一个具有某些低延迟运算放大器电路的 DAC 输出、该电路被馈送到 ADC 的通道 (ads131m08)。 我使用交叉相关方法、延迟似乎是采样周期。 即关于 4kS/s 速率的 250µs。 我想 sinc 滤波器在这段时间内会使用多个读数 (OSR) 来完成转换、然后发送 SPI。 我不担心启动条件、而是担心当前转换的“延迟“（有着悠久的历史）与 AIN 引脚上的读取结果。 我知道读数经过了滤波（因此引脚上有一个等效滤波器）。

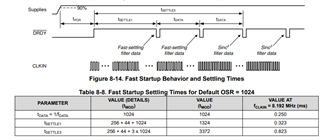

DAC 和两个 ADC 通道连接到模拟控制系统。 DAC/ADC1 是输入、ADC2 是控制输出上的反馈通道。 我希望观察控制系统（和跟踪）的延迟情况。 我阅读了 Δ — Σ 转换器中的转换延迟 应用手册（和具有提供了显式转换图的其他 ADC）。 我没有找到适用于 ADS131M08 的此图、但我可能错过了数据表中的内容？ 根据应用手册、转换时间和周期延迟可能是关键字。 ADS131 似乎只提供有关启动模式和全局斩波模式的详细信息（就我所见而言）。
感谢您的帮助、
Bill Pringlemeir。
