大家好、与上一个主题相关的是、我想讨论另一个有关 ADS1263的问题。最近、我们为4-20mA 电路板转换器印刷了 PCB、ADS1263用作 ADC。现在、我们将进行 PCB 测试和固件开发、以便从 ADS1263读取 ADC 数据。我们根据流程图(ADS1263数据表第121页的图10-17)和示例代码 tidcan1a (http://www.ti.com/lit/zip/tidcan1)设计了固件。我们对代码进行了临时处理、因此它可以与 mbed OS 兼容。

这是我们的电路板：

Board_img

图电路板

由于跳线太多、这有点乱、我们在 PCB 上做了一些改进、因为有些错误。 AVDD 连接到隔离式5V 的输出端、DVDD 连接到3.3V、因为我们的 MCU 仅支持3.3V I/O 输入。每个4-20mA 模拟前端输出连接到 AIN 0-9。

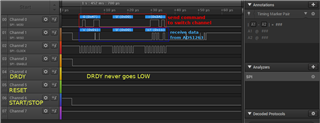

最近的结果表明、ADS1263通过其 SPI 引脚没有响应/数据、然后我们尝试使用逻辑分析仪记录微控制器和 ADS1263之间的 SPI 数据。这是捕获的数据

图数据采集1.

从图数据捕获1中、我们尝试写入 ADS1263寄存器。

0x46：注册操作码1以在0x06注册 inputmux。

0x00：操作码2/寄存器-1的数量

0x3A：寄存器值/位置：AIN3、负：AINCOM

结果表明 ADC 转换没有结果(DRDY 处于低电平)。

我们怀疑该值是否没有很好地写入寄存器、因此我们通过读回寄存器值来执行验证、但仍然没有来自 ADS1263的数据

0x26：执行读取寄存器06的值

0x00：寄存器数量- 1

我们非常赞赏任何解决方案。

此致。

4 年多前

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bontor、

我要指出、ADS1263期望 SPI 模式01、这样时钟空闲且数据在下降沿读取。现在、您的时钟处于高怠速状态、因此我不希望 ADC 正常工作。在您的 MCU 中进行此更改、看看这是否会产生影响。

布莱恩

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bryan、

感谢您的回答。我将 SPI 模式更改为1、但结果仍然相同。

我还尝试手动读取 RDATA1寄存器中的 ADC 值、数据始终为0xFF。

是否有其他可能会错过的设置？

并且器件是否可能由于组装、反极性和引脚间短路而损坏？

此致

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bontor、

正如我在上一篇文章中提到的、ADC 在下降沿读取数据。 Saleae 图像显示的是在上升沿读取的数据。也不清楚 MCU SPI 是如何配置的、因此请仔细检查以确保其正确。

布莱恩

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bryan、

感谢您的回答。很抱歉、我将 saleae 设置错误。现在、正如您提到的(CPOL=0、CPHA=1)、我更改 Saleae 逻辑分析仪上的测量方法。 MCU SPI 设置为8位、模式01。根据下表中的 Mbed SPI 设置、我将模式设置为极性= 0和相位= 1。结果保持不变。

图 Mbed SPI 模式

图扫描结果

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bontor、

您是否检查过所有耗材均有效且不会出现压降？您似乎现在没有从 ADC 获得任何响应、因此您应该检查以确保所有器件都正确加电、ADC 时钟有效等

您是否也可以向我发送您的寄存器设置？理想情况下、您可以从 ADC 读回它们、但如果无法从器件获取任何输出、则只需向我发送您在固件中选择的寄存器设置。

布莱恩

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bryan、

感谢您的回复。我检查了 AVDD = 5.0V 且 DVDD = 3.3V 时的功率。因此、我想模拟电源输入和数字电源输入没有问题。

在代码中、我还验证了寄存器是否被成功写入。

我连续(3个数字寄存器)向寄存器0x04 (模式1)、0x05 (模式2)和0x06 (INPmux)写入值0x00、0x08、分别为0x0A。

以下是写入 ADC 设置和读取 ADC 值时 Saleae 的完整扫描结果：

e2e.ti.com/.../12-MHz_2C00_-120-M-Samples-_5B00_1_5D00_.rar

此致。

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bontor、

在查看您的图像时、ADC 板上以及相邻板(白色 PCB)上都有大量的飞线。我可以想象、这些反激式导线中的任何一个都可能会由于焊接不当而导致问题、例如相邻引脚之间的焊接桥接、连接不良等。换言之、此时很难将问题缩小到 ADC 操作或数字通信、而不是与所有这些跳线相关的挑战。换言之、我建议旋转电路板以反映所有 Flywire 变化、以确保电流接线没有问题。

ADC 板和 MCU 板之间是否存在牢固的接地连接？如果没有这样的连接、数字通信将无法正常工作。

布莱恩

0 admin 4 年多前

TI__Guru**** 2387400 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Bryan、

感谢您的回答、我移除了一些未使用的导线、可以更清楚地看到 ADC 和 MCU 之间的接线。遗憾的是、由于之前的问题、AGND 直接连接到 DGND、AVDD 也连接到 DVDD、因此我不得不切断 DVDD 和 DGND、然后使用线连接到 MCU 3.3V 和 GND。那么、数字接地可能存在接地问题？

这里是电路板的一些图片。
