[参考译文] TLV5535-Q1：寻找射频信号数字位 ADC 解决方案

您好！

首先、我将查看 ADC32RF80的文档、然后在您确定计划时、您将了解要实现最佳使用的采样率以及您需要考虑该系列器件中的相关器件的哪些功能。   事实上、您从我们的射频采样页面复制到您的帖子中的图是 ADC32RF80的简化方框图、即使通过该图中的器件型号也没有提及。

ADS32RF80是一款2通道 ADC、其采样率可高达3Gsps、这可能超出您的需求、但其1500Msps 的最小采样率可能足以满足您希望采样的信号带宽。  'RF80具有四个数字下变频(DDC)模块、其中包含数控振荡器(NCO)、让您以数字方式选择一部分频谱进行放大和输出。   传统的无线电架构可能需要本地振荡器和混频器来解调所需的信号、从载波频率降至较低的中间频率、甚至降至基带、以便 ADC 可以对其进行采样。  'RF80等射频采样器件的理念是直接在天线和放大器之后对调制信号进行采样、然后以数字方式进行解调。   'RF80将允许对 NCO 进行编程、以选择您希望查看的 RF 频谱部分、 器件中多达四个 DDC 块、您甚至可以一次调谐到频谱的多达四个不同部分。  实际上、我们射频采样网页上的这部分内容指向频谱中的频带1和频带2、这是使用两个带 NCO 的 DDC 块来查看每个 DDC 集的特定频带的示例。

这基本上是您希望实现的目标吗？  如果是这样、您仍需要设计一个放大器部分来从天线获取信号并调节信号以使其输入到 ADC、但从此处、ADC DDC 块可用于调谐到频谱中的任何带宽部分。

如果您希望实现这一目标、则可以在连接到 TSW14J56 FPGA 采集卡的 EVM 上使用 ADC32RF80。  通过连接到 FPGA 采集卡的 HSDCPro GUI、您可以分析从 ADC 输出捕获的数字数据。   您仍需要在 ADC 前获取 LNA 和信号调节的参考设计。

此致、

Richard P.

Richards

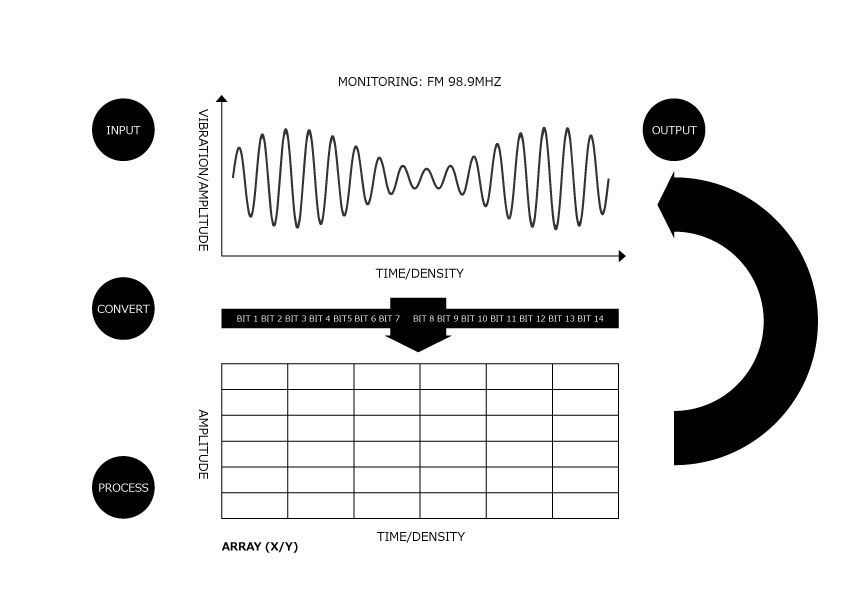

首先、感谢您就 ADC32RF80的功能提出建议和说明。 但我仍然不确定 ADC32RF80是我要寻找的产品。 在此处再次澄清设计目的、希望您能为我们的用例留下一些意见。 我们正在寻找一种简单的射频信号 ADC 到位解决方案。 我的目的是让来源通过信号测量来判断 AM/FM 收听质量。 因此、我需要一些器件可以放置在射频前端(天线/LNA 之间)中。 事实上、我们将设计一个具有硅调谐器解决方案的 AM/FM 无线电调谐器、并计划寻找一个易于使用的射频信号转换器、通过它、我们可以将射频信号直接转换为位集、并通过 DSP/MCU 处理传入位以形成射频模式。 图形应为位流、每个位流应为具有足够信息的帧、以描述特定频带信号的变化、如下所示：

我的问题如下：

您的射频信号 ADC 是否可以将信号直接转换为位？

2.使用 ADC32RF80时转换后的数据会是什么样的？

3.附图显示了我将要做的事情。 我想使用射频目的 ADC 将信号转换为比特流。 每个比特流应包含监听 AM/FM 频带的振幅和时间信息。  您的 ADC32RF80是否能够做到这一点？ (信号图意味着信号连续样本不会与 AM/FM 调制概念混淆)。

4.如果我想处理转换后的数据、您建议使用哪种 DSP/ MCU 以及 ADC32RF80？

你好 Richard

再次感谢您对"我的问题"的友好答复。

但我认为你误解了我所说的话。 我不想使用 ADC 的总体解决方案集成放大/信号调节。 我只想让单个器件将信号转换为位、就像您所说的 ADC 的功能一样。 我只想检查转换后的比特流是什么样的？ 以您的情况为例、使用14个 GPIO 输出14位并行位流？  实际上、我不知道应该将器件放在哪里？ 如果我想对 FM/ AM 信号进行采样 、应该将 ADC32RF80置于天线之后吗？ 正如我所说、我们将使用硅调谐器设计 AM/FM 无线电调谐器电路、这意味着只有一种选择来放置 ADC32RF80、如下面红色标记的方形：

 ADC32RF80 似乎对我们的用例功能太强。 我们只想监控 AM/FM 信号(或测量载波/检测、然后比较它们以判断当前选定的广播电台传输的接收信号的收听质量)。 是否有任何推荐的 ADC32RF80替代产品？
