[参考译文] ADS1247：获得基准电压输出时出现问题

我已经解决了这个问题、现在我将在 ADC 上阅读以下内容：



它不是我所期望的2.048V、而是接近。 引脚上的输出电压为1.8V (位低)

我做了更多的测试。

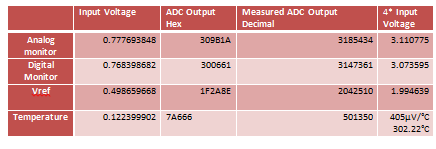

使用3.2V PSU 为 ADC 供电、寄存器0x02设置 为0x30、0x03设置为0x00 、我获得了以下结果：

由于上述情况并非最佳、但可用于进一步测试、因此我尝试使用分压器将另一个 PSU 作为输入。 测试了两个输入电路、结果如下：

然后、我决定测试2移除 PSU 并使输入短路、但未获得预期的0V 电压。 您能就这些结果提出建议吗？

谢谢你

谢谢 Joseph。

我已经在电阻器上使用 VREFOUT 尝试过相同的分压器、我正在获得

您好！

您能否帮助澄清以下内容：

是否可以像我尝试的那样让 ADS1247在单极0-3.3V 上使用内部时钟？

2.我是否需要像数据表中建议的那样平衡输入、同时松开1M 上拉、1M 下拉？

当前使用以下电路进行的测试：(输入端具有1M 电流和没有1M 电流)

对于1M、我在读取转换时获得了0x7FFFFF、而当输入短路时没有插入任何器件、我获得了0x46B4、但期望得到的是0x3FFFFF、因为它是中量程。 在没有1M 的情况下进行了相同的测试、当输入被短接时、我获得了一个在0x4F1和0xFFFFFF58之间持续变化的值。

当上拉和下拉时、我还尝试在输入之间放置1M、并获得1.1V、如预期的那样。 当用10欧姆复制测试时、我获得了3.5mV 而不是16.5uV (如果这是合理的)。 我不确定为什么该器件在低电压下无法工作

我使用 pic16LF1788与器件进行通信。

感谢你的帮助

Fabien

Fabien、


首先、我希望您读出所有寄存器并将其报告回去。 我之前问过、但您只给了我两个寄存器。 重点是、可能设置了您期望之外的其他内容。 我还希望您添加校准寄存器、以确保值接近预期值。 如果您读取校准寄存器而不是告诉我您所写的内容、也会更好、以防您的设置出错。

ADS1247应使用具有内部时钟的单极3.3V 电源。 这是一种常见配置。 但是、我认为您使用的是5V 电源。 在您之前的帖子中、它们显示了输入的5V 电源、我曾认为您对模拟电源使用过相同的电源。 我认为这通常不是问题、但如果您意外地对输入引脚进行过压、则可能会损坏器件。

1M 上拉/下拉电阻器通常用于热电偶偏置。 我不记得数据表中提到过这一点、但它们在中间电源为热电偶提供了一个直流工作点。 如果您不测量热电偶、我会将这些电阻器保留在外。 如果您在中使用了这些电阻器、并且输入是浮动的、则这些上拉/下拉电阻器将拉开输入并给出7FFFFFh 的读数。 如果电阻处于中、并且输入短路、则输入读数基本应为0 (不包括失调电压和噪声)。 如果您在4F1h 和 FFFF58h 之间获取、则转换为+1265至-168。 这似乎有很多噪声、但取决于您的数据速率(我假设您的 PGA 为1)。

10Ω 测量1M Ω 分压器时遇到问题。 我建议开始执行不同的测量。 将这些电阻器替换为1k/1k 分压器、并确保值正确。 现在、您只需以增益1测试器件、您应该从更大的电压开始。 在电压较小的情况下、您可能会看到误差快速增加。 泄漏电流和输入偏置电流对测量有很大影响、尤其是在电压非常小的情况下。

请注意、351Eh 和37BBh 的输入测量值转换为大约3mV、这是您应该能够使用精密万用表看到的结果。 请注意、使用万用表进行测量并同时使用 ADC 进行测量可能会导致 ADC 读数噪声更大。 ADC 支持周期性电容采样、该采样可能会因万用表的测量结果而中断。


吴约瑟

寄存器读取(使用0x20命令获得)

我使用的是3.3V 电源、最后一个原理图如图所示。 AVCC 和 AVDD 均为3.3V、是我上次使用5V 外部 PSU 用于分压器的时候、并且能够读取小电压。

目的是能够使用热电偶测量电压差和表面温度、根据数据表、这是增加1M 上拉/下拉的原因。

使用的代码如下：

void main (void)

｛

  //Init SPI

  //重置设备

  ResetSPIDevice()；

  InitializeSPIDevice()；

  SetContinuousConversion()；

  while (1)｛

      如果(！DRDY)｛

          CheckLastConvertedValue (Data)；

      ｝

  ｝

｝

空 ResetSPIDevice (空)

｛

  //IReset SPI Device

  SPI_CSn = 1；// CSn 为高电平

  SPI_SCK = 0；// SCK 低电平

  SPI_START = 0；

  IOCIE = 1；//对 DRDY 进行更改时中断

  WaitForDRDY ()；

  SPI_CSn = 0；// CSn 为低电平

  Wait (80)；//wait 80ms

  SPI_START = 1；

  WaitForSDI = GetTimer1CounterNow()；

  //等待设备就绪

  Wait (10)；//wait 10ms

  //重置设备

  WriteSPI (0x06)；//使用寄存器字节写入 CMD

  Wait (10)；//wait 10ms

  SPI_START = 0；

  Wait (10)；//wait 10ms

  SPI_CSn = 1；//CSn 高电平*/

｝

空初始化 SPIDevice (空)

｛

  uint8_t ReadValues [16]；

  UINT8_t I；//读取配置时的标志

  ResetDRDY ()；

  SPI_CSn = 0；// CSn 为低电平

  Wait (10)；//wait 10ms

  SPI_START = 1；

  Wait (10)；//wait 10ms

  //配置设备

  WriteSPI (0x40)；//使用寄存器字节写入 CMD

  WriteSPI (0x03)；//要写入4的寄存器数量

  WriteSPI (0x01)；//MUX 控制寄存器 AN0 POS 和 AN1 NEG

  WriteSPI (0x00)；//BIAS 无偏置置置置置置置置置置置置

  WriteSPI (ControlRegister)；//多路复用器控制内部振荡器、转换期间的内部基准打开、选择了内部基准、监视控制

  WriteSPI (MuxCalRegister)；//Control PGA=1 DR =1000SPS

  //Check by Read.(//通过阅读检查

  WriteSPI (0x20)；//使用寄存器字节写入 CMD

  WriteSPI (0x0E)；//使用寄存器字节写入 CMD

  for (i=0；i<15；i++)

      ReadValues[0]= ReadSPI (0xFF)；

  //等待设备就绪

  Wait (80)；//wait 80ms

  //发送同步

  WriteSPI (0x04)；

  WriteSPI (0x04)；

  Wait (10)；//wait 10ms

  SPI_START = 0；

  Wait (60)；//wait 10ms

  SPI_CSn = 1；// CSn 为高电平

  Wait (80)；//wait 80ms

｝

/**@简要 SetContinuousConversion */

空 SetContinuousConversion (空)

｛

  SPI_CSn = 0；// CSn 为低电平

  Wait (10)；//wait 10ms

  SPI_START = 1；

  Wait (10)；//wait 10ms

  //发送使能常量转换

  WriteSPI (0x14)；//使用寄存器字节写入 CMD

  Wait (10)；//wait 10ms

｝

/**@简要 CheckLastConvertedValue */

空 CheckLastConvertedValue (uint8_t *数据存储)

｛

  SPI_CSn = 0；// CSn 为低电平

  Wait (10)；//wait 10ms

  WriteSPI (0x12)；//使用寄存器字节写入 CMD

  DataStorage[2]= ReadSPI (0xFF)；

  DataStorage[1]= ReadSPI (0xFF)；

  DataStorage[0]= ReadSPI (0xFF)；

  Wait (10)；//wait 10ms

  //CS 低电平、启动高电平

  SPI_CSn = 1；// CSn 为高电平

｝

如上所述、我还使用1K 电阻器进行了测试、并获得了以下结果(3 x 1K、正负输入用于测量中间电阻器和 模拟电源上的压降(使用3.16V)

实验

使用上述设置、模拟电源为3.16V、增益为1时、预期值为1.05V

以0.2秒的间隔(5SPS)读取样本

Fabien、

我忘记了附文

吴约瑟

e2e.ti.com/.../Test1.xlsx

感谢您的反馈。

如果我使用寄存器0x02中的0x3D 设置进行内部检查、如 Vref/4、并且其值不像您那么稳定。 问题的根源是什么？

当我今天检查该寄存器时、返回的值不像您获得的值那样稳定。

Fabien

您好！

我已经检查了我的电源、必须在模拟和数字电源上添加电容器。 我的 Vref 现在更稳定、如下所示：

 但是、我希望值接近2.048V。 在测量热电偶时会导致问题。

此外、我使用2节碱性电池为器件供电、我看到纹波在200uV 范围内振荡。 当我观察大于10uV 时、这肯定会影响我的读数。
