大家好、

我正在进行 ADS7951设计。

请分享该演示的参考原理图。

此致、
奇特拉伊

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Chithraj：

    感谢您的提问！ 请查看随附的 ADS7953EVM 参考原理图。 ADS7953是 ADS7951的16通道版本、其有8个通道。

    e2e.ti.com/.../DC195A_2800_001_29005F00_Sch.PDF

    希望这对您有所帮助！

    此致！

    萨米哈

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Samiha：

    感谢您分享原理图。

    请告诉我仅为 CH15和 MXO 提供运算放大器电路的原因。 为什么不适用于其他通道？ 有什么特别的原因吗？

    此致、
    奇特拉伊

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Chithraj：

    添加运算放大器是为了评估在 MXO 和通道输入端添加运算放大器的效果。 在本例中、它被添加到 CH15、但可以在任何输入通道上添加。 在 CH15处添加运算放大器可改善交流性能。 在产品说明书的第9.2.2节中讨论了在 MXO 处添加运算放大器的影响。 但是、这些运算放大器不是必需的。

    我希望这对您有所帮助！

    此致！

    萨米哈

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Samiha：

    感谢您的答复。 对于数据表中提到的模拟输入电压范围、它可被支持高达5.25伏特。

    请告诉我、模拟输入范围是根据哪个基准电压确定的。

    例如、如果模拟电源电压(+VA)为3.3V、则模拟通道将支持0–3.3V；如果模拟电源电压(+VA)为5V、则模拟通道将支持0–5V。 请确认我们的理解是正确的。

    此致、
    奇特拉伊

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Chithraj：

    感谢您的提问。 模拟输入范围限值由+VA 和 VREF 确定、如数据表中的以下表格所示：

    希望这对您有所帮助！ 谢谢！

    此致！

    萨米哈

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Samiha：

    感谢您的支持。 附件是 ADS7951的原理图设计。

    请检查并提供您的输入(如果有)。 我已将未使用的 ADC 输入通道连接到 GND。

    此致、
    奇特拉伊
    e2e.ti.com/.../ADS7951.pdf

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Chithraj：

    感谢您的提问。 以下是我对原理图的反馈：

    1. VCC_3V3_ISO 电源轨上有许多电容器。 如果电路板上的 U1、U2和 U3靠得很近、那么使用一个大容量电容器就足够了。 您可以删除 C5和 C11。
    2. 我建议根据数据表指南、在引脚 REFP 和 REFM 之间的 U2附近添加一个10uF 电容器：

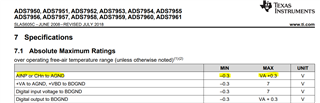

    3. 我无法确定您的输入通道电压是多少、但请确保它们均处于绝对最大额定值范围内：

    希望这对您有所帮助！

    此致！

    萨米哈

  • 0
    TI__Guru**** 670150 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Samiha：

    感谢您的宝贵意见。 我将在原理图中实施更改。

    此致、
    奇特拉伊
