工具与软件:

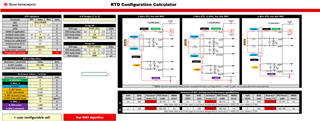

我正在使用 RTD 计算器检查我的设计。 结果如下:
D1和 D2似乎都不符合精度要求。 如果我将精度类型从最大值更改为典型值、它将满足精度要求。
最大值与典型值之间有何差异? 我可以调整哪个参数来提高精度?

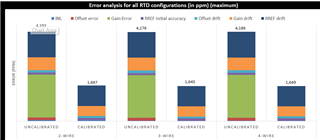

在这张图中、我们可以看到未校准和校准的误差结果。 校准是如何工作的? 精度是否会导致 Picture1与校准或未校准状态相对应?
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
工具与软件:
我正在使用 RTD 计算器检查我的设计。 结果如下:
D1和 D2似乎都不符合精度要求。 如果我将精度类型从最大值更改为典型值、它将满足精度要求。
最大值与典型值之间有何差异? 我可以调整哪个参数来提高精度?
在这张图中、我们可以看到未校准和校准的误差结果。 校准是如何工作的? 精度是否会导致 Picture1与校准或未校准状态相对应?
古宏辉

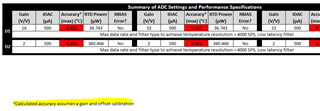

您可以在"Design #1"和"Design #2"选项卡中查看精度计算的详细信息。 这里显示如何执行计算、以及在"RTD Calculator"选项卡上报告哪些值。 表下方还有一条注释、指出这些值假定已进行校准(如下所示)
使用此信息来标识最大误差源的位置。 误差几乎总是 RREF 误差(初始精度和漂移)或增益误差。 如果消除了增益误差、则可能需要执行额外的校准:
校准仅假设用户执行偏移和增益校准。 因此、这些误差被移除、剩下的唯一误差是漂移(失调电压、增益、RREF)导致的误差
-Bryan
