尊敬的 TI 团队：
我要求澄清有关的正确配置 ADS127L11 ADC 。 单极模式 、特别是关于输入电压解释以及当前硬件设置是否有效。 我附上了 所示 以供参考、并感谢您了解此配置是否能按预期工作。
当前硬件配置：
- AVDD = 5V
- AVSS = 0V (接地)
- VREF = 2.5V ( REFP = 2.5V 、 REFN = 0V )
- AINP =来自的模拟输入信号 0V 至5V
- AINN = VREF (2.5V)
- CONFIG1寄存器 设置为 单极模式
电源配置( AVDD = 5V 、 AVSS = 0V )建议 ADC 在中运行 单极模式 、其中输入范围应该是 0V 至5V 、所有输入信号都应该是 非负 .
我对配置的理解：
- 输入电压解释：
使用以下公式：
VIN = AINP - AINN
- 基于 TI 先前回答的预期：
我从之前的 TI 响应中了解到该设置 AINN = VREF (2.5V) 应该允许输入 输出电压摆幅 、允许使用 完整 ADC 代码范围 .- 低于2.5V 都会导致的结果 负代码 .
- 输入高于2.5V 相同的方法 正代码 .
关键问题：
-
单极与双极模式：
- 这种配置是否能够有效地使 ADC 在中的行为 双极方式 尽管如此 单极电源(0V 至5V) ？
- 准确地说、在此配置中、ADC 可以解释 负差分输入 、即使 CONFIG1寄存器 范围 单极模式 ？
-
转换表解释(表8-15)：
- 我们应该如何解释 24位输出数据格式 一个问题吗？
- 我们应该处理的 负代码 与相对应 低于2.5V 的器件 ？
-
建议运行条件：
- 有什么具体问题吗 电压要求 的 AINx 和 REFx 可验证哪些引脚？
-
单极模式的最佳配置：
- 建议的配置是否为：
AINP = Analog Input Signal (0V to 5V)
AINN = GND (0V)
REFP = VREF (2.5V)
REFN = GND (0V)
AVSS = GND (0V)
AVDD = 5V
- 或者是 AINN = VREF (2.5V) 方法也有效、并有望按所述工作？
建议的测试：
我计划申请 2.5V 最终目的 AINP 并检查 ADC 输出 A 中标度(零)值
- 这是否是验证当前设置的良好测试、或者是否有更好的方法来验证是否 代码是负数 正确解释？
8.5.7.1转换数据：

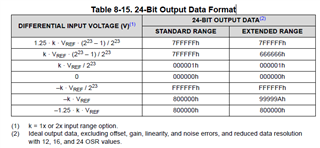

表8-15. 24位输出数据格式
我们如何正确地解释该表适用于单极模式？
我感谢您提供的任何见解或指导、了解当前配置是否可以按预期工作或是否需要调整。 如果您需要其他详细信息、或者我的理解缺少任何关键方面、请告诉我。
