器件型号：TCA9509尊敬的团队：
根据数据表、最大 IOL (低电平输出电流)电平为6mA。
我的问题是、如果电流高于6mA、是否有任何副作用？
我想在此应用中、输出电压电平可能不会低至0V。如果有任何副作用、请告知我。 谢谢。
此致、
本
您好 Ben、
IOL 电流直接与您的 VOL 电压相连。 较高的 VOL 意味着 VCC 上拉电压的压降较小、因此电流较小。 您的电流越强、VOL 就越低。 在现实世界中、您的 VOL 永远不会实际为0V。 这些器件中的 MOSFET 具有 RON 电阻、可使用上拉电阻创建分压器。 由于 RON 电阻永远不会为0、因此您的电压电平永远不会恰好为0V。

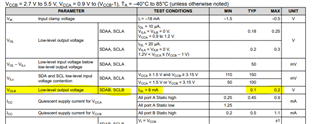

对于该器件、我们指定在 B 侧的 IOL 为6mA 时、您可以看到 VOL 最大值为0.2V：
您必须确保 B 侧的器件可以接受0.2V 的 VOL 电压。 这意味着您必须检查 B 侧器件的 VIL 是否大于0.2V。 您可以看到 A 侧布局了相同的东西。 但请记住、A 侧具有静态电压偏移、它具有自己的电流源。 因此、您不应在 A 侧放置任何上拉电阻器。
请告诉我这是否合理、如果回答了您的问题、请不要在我的帖子中点击绿色按钮。
最棒的
Chris
尊敬的 Chris：
感谢您的回复
但我在下面有一个问题："您必须确保 B 侧的器件能够接受0.2V 的 VOL 电压。 这意味着您必须检查 B 侧器件的 VIL 是否大于0.2V。 您可以看到 A 侧布局了相同的东西。 但请记住、A 侧具有静态电压偏移、它具有自己的电流源。 因此、您不应在 A 侧放置任何上拉电阻器。"
就我的理解而言、电路应该是什么样的
根据我的理解、您说过如果 Bside 的 VOL 低于0.2V、
我可以假设它已通过
正确吗？
谢谢你
Tommy
Tommy、
该器件本质上是两个或多个 I2C 器件相互通信的直通。 当我说"您必须确保 B 侧的器件能够接受0.2V 的 VOL 电压。" 我将介绍您要连接到该器件 B 侧的器件/器件。 例如、假设您有一个温度传感器、如 TMP100。 如果您查看此器件的数据表、您将看到其 VIL 的额定值。 这本质上是器件读取有效逻辑低电平的阈值。
对于 TMP100，VIL 阈值为0.3*V+，这是您的电源电压。 因此、如果您对 V+应用3.3V 电压、VIL 阈值将为0.3*3.3=0.99。 我们知道、对于 B 侧的 TCA9509、如果我们调整上拉电阻器的大小、使通过引脚的电流为6mA、我们最多可以实现0.2V 的 VOL。 由于0.2V 低于 B 侧温度传感器的 VIL 阈值、因此我们知道这两个器件是兼容的。 请记住、在 B 侧、您可以更改上拉电阻器值、从而更改电流。 较大的上拉电阻器将为您提供较低的 VOL、较小的上拉电阻器将为您提供较高的 VOL。
在 A 侧、该器件上有一个静态电压偏移。 这意味着、无论 A 侧连接什么、A 侧的输出低电压始终为静态电压偏移。 对于 TCA9509、该电压最高为0.3V。 具有静态电压偏移的器件的问题在于、静态电压偏移侧的任何器件都必须能够驱动低于器件 VILC 的输出低电平。 那么、假设我们的 TMP100连接到器件的 A 侧。 TCA9509的 VOL 与 TMP100的 VIL 相匹配。 但我们必须检查 TMP100的 VOL 是否与 TCA9509的 VILC 相匹配。 根据您的电压电源、TCA9509的 VILC 低至0.05V。 对于 TMP100、它的 VOL 最大为0.4V、IOL 为3mA。 现在、对于大多数器件、这意味着您可以增大上拉电阻器、以减小电流并产生更低的 VOL。 但是、借助 TCA9509、它可以为器件的 A 侧提供自己的电流。 这意味着您无法将上拉电阻器连接到器件的 A 侧。 在内部、该器件具有1mA 电流源、因此如果您的目标器件无法输出低于 VILC 的电压、则无法使用 TCA9509。
TCA9517是另一款更易于使用的电平转换器。 该器件仍具有静态电压偏移、但其 VILC 要高得多。 它还允许在两侧使用上拉电阻器、并且可能会使您更轻松地设计您的系统。 如果您仍然对使用 TCA9509感兴趣、请告诉我。 这里最重要的一点是，必须确保所有的受支持版本都与您的 VILs 匹配。
最棒的
Chris
尊敬的 Chris：
感谢您的回答！
让我解决问题
让我来展示下面的图片
例如：
这是我 仿真的拓扑
它可以满足 VILc 的规格
它可以满足 VolB 的规格
我担心的是、尽管我符合 VolB 规范(<0.2V)
但电流 IOL 大于规格
在所有电压均符合规格但不符合要求的情况下。
电流是否会导致任何现象？ 芯片损坏...或不损坏。
谢谢
Tommy
