(由 Samuel 于11/4和11/5发出)
"

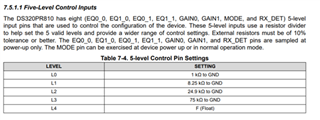

根据 DS320PR810数据表、该器件具有八个5电平输入引脚、用于控制该器件的配置。
输入电平似乎由 下表指定的连接电阻器值决定。
查看 DS320PR810_RSC_EVM_Schematics.pdf 时、我发现 电阻器值与表不匹配。
请向我说明为什么原理图中采用了不同的 电阻值。
请让我再问几个有关 该器件的问题。
该器件有多种配置/工作模式(引脚模式、SMBus 主要/次要模式)。
"
撒母耳、你好！
Unknown 说：请向我解释为什么原理图是使用不同的 电阻值设计的。

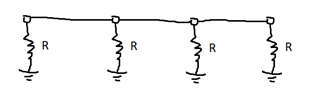

DS320PR810 EVM 上配有四个不同的器件、提供了 x16链路宽度。 为了方便起见、诸如 MODE 之类的一些引脚在电路板上的所有器件之间共享-在 MODE 示例中、让一些器件处于引脚模式而让其他器件处于 I2C 主模式过于复杂、 因此、我们希望所有这些开关都在任何给定的时间处于相同的工作模式。 不过、在我们的 EVM 上、当四个模式跳线都应具有相同的设置时、我们不想更改它们、因此我们可以将引脚节点相互连接。 然后等效电路变为：
我们可以将四个相同的并联电阻器搭接简化为 R/4：
在示例屏幕截图中、L0设置为249欧姆= 1k 欧姆/ 4、L1设置为2.05k 欧姆= 8.2k 欧姆/ 4等、本质上我们采用正常的自举设置并将其除以4。
因此、如果您的终端应用是具有多个与我们的 EVM 类似的器件的实验板、则可以通过这种方式共享配置引脚、但在大多数应用中、您会希望使用单独的非共享自举来配置器件、 然后、您可以按照表中的正常设置进行操作。
Unknown 说：引脚模式是否足以使设备运行？ 或者 SMBus 配置是否必须？
此器件可完全运行在引脚模式下。 SMBus/I2C 用于调优和调试更加方便、但它并非必需的。
如果引脚模式足够，我不需要 EEPROM，对吗？
可以。 仅 SMBus/I2C 主模式需要 EEPROM、即使另一种 I2C 模式也不需要 EEPROM。
此致！
Evan Su
您好、Evan：
我了解了关于模式引脚的 R/4的说明。
对于 GAIN_US/DS、还有另外一个额外的电阻值。
J21 1和2是 R/4而其他是 R/2的原因是什么？
此致、
塞缪尔
撒母耳、你好！
J24和 J26是简单连接的跳线、不带电阻分流器。 将它们都设置为1和2会将 US1和 US2器件连接到由 J21控制的公共 GAIN_US 节点。
由于 GAIN_US 在两个器件之间共享、理想情况下、分压比应为 R/2。
此致！
Evan Su
