[参考译文] LM51551：反激式原理图检查

您好 Gareth、

您可以将填写好的 https://www.ti.com/tool/download/SNVC224 附加 到此主题吗？ 这将是我们进行原理图审阅最高效的工作流程。

此致、

Mounika.

嗨、Mounika

它已经被填写。 如果是反激式架构、我们是否使用同一工具？

谢谢

e2e.ti.com/.../LM5155_5F00_56_5F00_Quickstart_5F00_Calculator_5F00_for_5F00_Boost_5F00_Converter_5F00_Design_5F00_V1_5F00_1_5F00_1-_847607892C67_.xlsx

您好 Gareth、

我非常抱歉。 这是我发送错误工具的错误

https://www.ti.com/tool/download/SNVC240 — 这适用于反激式转换器。

此致、

Mounika.

您好 Gareth、

对于发送错误工具、请接受我的歉意。 您能发送随附的反激式转换器表格吗？

此致、

Mounika.

尊敬的 Mounika：

1、客户选择另一个变压器作为附件。 它的电感很小（0.8uH，比计算器中的建议小）、对于他们的设计来说是否合适？ 或者、他们必须将变压器重新设计为 CCM 模式、

e2e.ti.com/.../SMTEFD25Q_2D00_T_2D00_0.8UH_2D00_W4_2D00_CH.pdf

e2e.ti.com/.../LM5155_5F00_56_5F00_Excel_5F00_Quickstart_5F00_Calculator_5F00_for_5F00_Flyback_5F00_Regulator_5F00_Design_5F00_amttran_5F00_45W_5F00_0612.xlsx

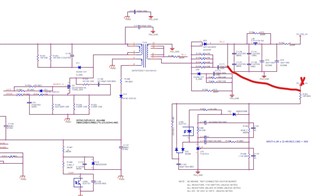

2.你对分禾器的位置有什么意义? 在这里？

谢谢。此致、

Gary

尊敬的 Brigitte 和 Mounika：

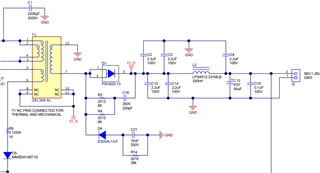

1.关于反馈点,我的客户检查 PMP22764 作为参考。 我们能否知道它们为什么在滤波器之后放置反馈路径？

2.在本参考设计中、变压器中的引脚 8/9/1/11 与 D1_K 相连 为什么这些节点需要连接在一起？

附件是 SPEC。 新变压器。 请帮助检查它。 谢谢。

此致、

Gary

e2e.ti.com/.../SMTEFD25Q_2D00_T_2D00_6UH_2D00_W4_2D00_CH_08FF_XA_2900_.pdf

尊敬的 Moritz：

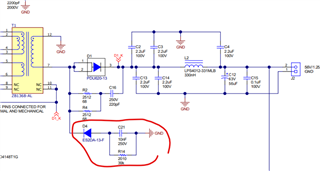

 感谢您的答复。 还有一个问题、下面红圈中的函数是什么？

此致、

Gary
