[参考译文] MSP430FR6047：固定的高水流速

尊敬的 Chris：

您能否发布配置选项卡和您正在使用的管道图片？ 该信号在激励后似乎具有大量额外能量、并且不对称。  您可以在此处找到有关水表设计和测试的更多信息：

https://dev.ti.com/tirex/explore/content/msp_academy_msp430_1_00_04_11/modules/msp430/msp430_uss_water_training/msp430_uss_water_training.html#-introduction

BR、
Leo

您好、Leo、

下面是0gpm 流速条件下的屏幕截图。 我们构建了多个单元、共振频率与单元的交叉频率为990Khz。

出于测试目的、我们没有启用 AGC 校准和直流偏移校准、以获得基本的性能。

尊敬的 Chris：

信号通过激励在一半的时间内出现意外的能量增加。  这可能是由于管道内的内部反射造成的。  这是定制管道设计吗？  如果无法更改管道设计、我建议尝试使用更少的脉冲数(例如 10个脉冲)。

BR、
Leo

是的、这是一种定制管道设计。 我们将尝试更少的脉冲数。

尊敬的 Chris：

减少内部反射的另一种方法是使用2MHz 传感器而不是1MHz 传感器。   2MHz 传感器通常提供标准的1MHz 传感器尺寸、通常用于更小的外形尺寸设计。

BR、

Leo

我们已经锁定了器件选择、因此现在无法更改。 BTW 这些是10个脉冲的屏幕截图。

BTW 您能解释一下内部反射吗？  通常的原因是什么？

尊敬的 Chris：

当超声波光束穿过窄管时、部分能量将从侧壁反射出去。 这种反射能量 会干扰直接通过介质传播的信号。 从上面的 ADC 捕获中、您似乎在信号的尾部接收反射能量。  为了 进一步降低 这部分信号对  结果的影响、您可以在代码中启用窗口功能。  使用此配置时、波形是怎样的？

BR、
Leo

内部反射是否会导致高水量负值？ 您还能帮助我如何在代码中启用窗口化功能吗？

您希望看到哪个波形？

这是0GPM 处的波形。 我们稍后将使用实际流程运行。

尊敬的 Chris：

您在这里看到的偏移可以针对进行校准。 (很小)

BR、

Leo

是的、我们最终将在最终版本中启用 AGC 和直流偏移校准。 我们希望获得 管道性能的基本线、以便不启用它。

 使用10个脉冲进行 ADC 采集是否正常？

尊敬的 Chris：

在启用窗口操作时应该正常。 您可以在《API 用户指南：

窗口模式

BR、
Leo

您好、Leo、

链路断开。 你可以再给我一次吗？

窗口化选项 似乎已在我们的代码中启用。

您能否确认它是否正确？

尊敬的 Chris：

是的、没错。  如果需要、可以调整一些参数。 (可能不需要)

BR、
Leo

您好、Leo、

我们应用了10个脉冲并启用了 AGC 和直流偏移校准(每5秒一次)。 但是问题仍然存在。

我们测试了10个器件、其中6个器件显示了此问题。

它是否与内存问题有关？

尊敬的 Chris：

上游和下游信号应具有相同的形状。  在上面的 ADC 捕获中、它们不会。  这通常是在管道设计中解决的问题。  请注意、如果您正在设计自己的管道、您可能会按照上面提供的链接中所述经历多个迭代。

如果无法更改管道设计、则可以尝试进一步减少脉冲数(例如4个脉冲)并调整窗口参数、以确保信号尾部的反射不会用于 dToF 的交叉相关计算。

BR、
Leo

您好、Leo、

是的、本主题中的第一个图片显示了不同的下游和上游 ADC。 这是意料之中的、因为 ADC 是在水飞时捕获的。 除了第一张图片外、所有其他屏幕截图都是在没有水流的情况下完成的、上游和下游之间没有不同的 ADC。

我们的问题是、即使在0流条件下、也会出现奇怪的流值。

下面是发生问题时的屏幕截图、下游和上游 ADC 的形状相同。

这些也是发生问题时的调试跟踪消息。 dToF 的高数持续显示并停止。

该版本支持 AGC 和直流偏移校准选项。 PGAIndex 表示校准后的增益值。

PGAIndex = 44 dTOF=-1002992.688 pSec VolFlowR=-55.886
PGAIndex = 44 dTOF=-1002998.5 pSec VolFlowR=-55.8868
PGAIndex = 44 dTOF=-1003000.563pSec VolFlowR=-55.8885
PGAIndex = 44 dTOF=-1003088.75pSec VolFlowR=-55.8869
PGAIndex = 43 dTOF=-1002929.688 pSec VolFlowR=-55.8791
PGAIndex = 43 dTOF=-1002944.688 pSec VolFlowR=-55.8849
PGAIndex = 43 dTOF=-1003088.75pSec VolFlowR=-55.8916
PGAIndex = 43 dTOF=-1002990.5 pSec VolFlowR=-55.88
PGAIndex = 43 dTOF=-1003014.188pSec VolFlowR=-55.8842

PGAIndex = 43 dTOF=-1002960.5 pSec VolFlowR=-55.8846
PGAIndex = 43 dTOF=-1002948.375pSec VolFlowR=-55.8839
PGAIndex = 43 dTOF=-1002969.188 pSec VolFlowR=-55.8829
PGAIndex = 43 dTOF=-1003103.188 pSec VolFlowR=-55.8911
PGAIndex = 43dTOF=-1002944.375pSec VolFlowR=-55.8814
PGAIndex = 43 dTOF=-1002992.375pSec VolFlowR=-55.8875
PGAIndex = 43dTOF=-1003018.5pSec VolFlowR=-55.8821
PGAIndex = 43 dTOF=-1002998.688 pSec VolFlowR=-55.8849
PGAIndex = 43 dTOF=-1003001.563pSec VolFlowR=-55.8863
PGAIndex = 43dTOF=-1003045.563pSec VolFlowR=-55.8867
PGAIndex = 43dTOF=-1003013.5pSec VolFlowR=-55.8896
PGAIndex = 43 dTOF=-1002904.688 pSec VolFlowR=-55.8791
PGAIndex = 43 dTOF=-1002994.375pSec VolFlowR=-55.8857
PGAIndex = 43 dTOF=-1002969.938pSec VolFlowR=-55.8841
PGAIndex = 43 dTOF=-1003041.25pSec VolFlowR=-55.8841

PGAIndex = 43 dTOF=-1003023.75pSec VolFlowR=-55.8864
PGAIndex = 43dTOF=-1003019.5pSec VolFlowR=-55.8898
PGAIndex = 43 dTOF=-1003006.688 pSec VolFlowR=-55.8917
PGAIndex = 43 dTOF=-1002993.938pSec VolFlowR=-55.8831
PGAIndex = 43 dTOF=-1003086.625pSec VolFlowR=-55.8924
PGAIndex = 43 dTOF=-1002981.563pSec VolFlowR=-55.8861
PGAIndex = 43 dTOF=-1003040.75 pSec VolFlowR=-55.8891
PGAIndex = 43 dTOF=-1002992.438 pSec VolFlowR=-55.8888
PGAIndex = 43 dTOF=-1002932.688 pSec VolFlowR=-55.8881
PGAIndex = 43 dTOF=-1002972.563pSec VolFlowR=-55.884
PGAIndex = 43 dTOF=-1003053.5 pSec VolFlowR=-55.8924
PGAIndex = 43 dTOF=-1003002.25pSec VolFlowR=-55.8854
PGAIndex = 43 dTOF=-1002946.313 pSec VolFlowR=-55.8883
PGAIndex = 43dTOF=-1002948.813pSec VolFlowR=-55.8888
PGAIndex = 43 dTOF=-1002926.75pSec VolFlowR=-55.8839

PGAIndex = 43 dTOF=-1002967.563pSec VolFlowR=-55.8851
PGAIndex = 43 dTOF=-1003021.25pSec VolFlowR=-55.8858
PGAIndex = 43 dTOF=-1003027.375pSec VolFlowR=-55.8915
PGAIndex = 43 dTOF=-1002857.188 pSec VolFlowR=-55.8796
PGAIndex = 43dTOF=-1002898pSec VolFlowR=-55.8792
PGAIndex = 43 dTOF=-1002953.563pSec VolFlowR=-55.8867
PGAIndex = 43dTOF=-1002980.063pSec VolFlowR=-55.887
PGAIndex = 43 dTOF=-1003027.5pSec VolFlowR=-55.89
PGAIndex = 43 dTOF=-1002902.625pSec VolFlowR=-55.8815
PGAIndex = 43dTOF=-1002981pSec VolFlowR=-55.8896
PGAIndex = 43 dTOF=-1002940.25pSec VolFlowR=-55.8847
PGAIndex = 43dTOF=-1002976pSec VolFlowR=-55.8872
PGAIndex = 43 dTOF=-1002996.438 pSec VolFlowR=-55.8893
PGAIndex = 43 dTOF=-1002960.75 pSec VolFlowR=-55.8893
PGAIndex = 43 dTOF=-1003027.938pSec VolFlowR=-55.8918

PGAIndex = 43 dTOF=-1003046.375pSec VolFlowR=-55.8887
PGAIndex = 43dTOF=-97.2022pSec VolFlowR=-0.0053
PGAIndex = 43dTOF=-49.8516pSec VolFlowR=-0.0027
PGAIndex = 43 dTOF=-29.8427pSec VolFlowR=-0.0016
PGAIndex = 43dTOF=-125.282828pSec VolFlowR=-0.0069
PGAIndex = 43dTOF=-121.0196pSec VolFlowR=-0.0066
PGAIndex = 43dTOF=-68.4963pSec VolFlowR=-0.0037
PGAIndex = 43 dTOF=-52.4664pSec VolFlowR=-0.0028
PGAIndex = 43dTOF= 37.2324pSec VolFlowR= 0.002
PGAIndex = 43dTOF= 19.1562pSec VolFlowR= 0.001
PGAIndex = 43dTOF=-84.8672pSec VolFlowR=-0.0047
PGAIndex = 43dTOF=-68.269pSec VolFlowR=-0.0037
PGAIndex = 43dTOF=-33.8786pSec VolFlowR=-0.0018
PGAIndex = 43dTOF=-84.7535pSec VolFlowR=-0.0047
PGAIndex = 43dTOF=-102.2613pSec VolFlowR=-0.0056

PGAIndex = 43 dTOF=-74.6922pSec VolFlowR=-0.0041
PGAIndex = 43dTOF=-5.9685pSec VolFlowR=-0.0003
PGAIndex = 43dTOF=-57.2413pSec VolFlowR=-0.0031
PGAIndex = 43dTOF=-50.0222pSec VolFlowR=-0.0027
PGAIndex = 43 dTOF=-70.2016 pSec VolFlowR=-0.0038

尊敬的 Chris：
您能否发布波形选项卡屏幕截图？ 奇怪的是、这些值从高开始、然后变为比高得多的低得多的水平。  我想知道 absToF 是不是在跳转、还是这是 dToF 问题。

BR、
Leo

这是 无水流时捕获的屏幕。

当问题再次出现时、我将捕获屏幕。

尊敬的 Chris：

问题似乎来自错误的 absToF 结果。 在这里尝试的一个简单方法是增加 Advanced Configuration (高级配置)选项卡中的 Envelope Crossing Threshold (信封交叉阈值)。 该值应在接收信号的第二个和第三个(或第三个和第四个)凸点之间提供半交叉点。 如果它在边沿上、该算法可以提供不同的 absToF 结果。

BR、

Leo

您好、Leo、

我们目前有11个用于该设置。 您建议使用哪种值？

此外 、我还需要在头文件中设置哪个变量？

尊敬的 Chris：

您可以尝试20。  头文件中的参数为：

#define USS_ALG_RA比_OF_TRACK_LOBE              0.11111

BR、
Leo

将其更改为20后、我生成了头文件、发现4行代码已更改。

这是预期的吗？

BTW 设置中仍会出现负高流量问题。

尊敬的 Chris：

是的、需要进行其他更改。 不同的算法使用相同的配置参数。

您能否确认您使用的是02_40版本的软件？

当看到较低的流速(零流量时)时、您能否发布 ADC 捕获以与报告的较高流速 ADC 捕获进行比较？

BR、

Leo

您好、Leo、

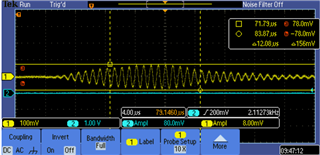

我们在 Rx 侧捕获了原始信号波形、并且接收信号在0gpm 和30gpm 之间没有差异。

0 GPM

30 GPM

尊敬的 Chris：
您能否发布管道图片？ 这是钳位式的吗？

BR、
Leo

很抱歉、产品尚未发布、因此尚未公开。

如果您需要、我可以通过电子邮件将其发送给您。
