[参考译文] TPS65987D：&quot；DP 模式&quot；未被识别

admin
Guru**** 2386620 points
Other Parts Discussed in Thread: TUSB1146, TPS65987D
请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/power-management-group/power-management/f/power-management-forum/1345437/tps65987d-dp-mode-is-not-being-recognized

器件型号：TPS65987D
主题中讨论的其他器件：TUSB1146，， TPS65987

我有一个使用 TPS65987D 的设计、它使用 GPIO 模式与 TUSB1146通信。 在电路板上、当我连接数据驱动器时可以看到 USB3.2数据、但在连接 USB-C 显示屏时、启用 Alt-mode 以传输视频会出现问题。 我的设置包括：

GPIO0：端口0 DP 模式选择事件
GPIO1：端口0电缆方向事件
GPIO2：端口0 USB3事件

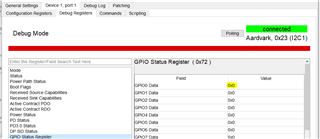

我已在 TPS6598X GUI 中使用了"调试"模式、我注意到我从未看到 GPIO0状态变化。 但是、如果我连接 USB3驱动器、我将看到 GPIO2更改为0x1、如果我翻转电缆、我将看到 GPIO1更改为0x1。 那么、这似乎是有效的。 但是、每当我连接交替模式器件以使用 DP 信令时、我从不会看到 GPIO0发生变化。 因此、我认为这是 TPS65987D 的问题、而不是 TUSB1147。

我已经验证我是否设置了"DisplayPort 能力"配置并将其存储到闪存中。  我还尝试了多种不同的 USB-C 视频电缆、适配器和不同的监视器、但寄存器从不发生变化、以指示 TPS65987能够正确检测 DP 模式器件。 我还尝试通过将 GPIO0的初始值设置为0x1来强制它进入此模式、但这也没有效果。

您能帮助我解决我的问题吗？ 谢谢

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    感谢您的查询、我们已收到您的请求。 请给我们的团队一些时间来查看、我们将在接下来的几天提供回复。

    感谢您的耐心等待、帮助我们完成大量 E2E 帖子。

    此致！

    USB-C/USB PD 团队

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    感谢您联系 E2E！

    您能否与我分享 PD 日志和您的项目文件？

    谢谢！

    凯文

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    抱歉、什么是 PD 日志。 是否只是在 GUI 中保存"Debug Log"的输出？

    e2e.ti.com/.../For_5F00_TI_5F00_20240403.pjt

    e2e.ti.com/.../DebugLog.csv

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    PD 日志是对两个器件之间的 CC 线路通信进行解码的捕获。

    它将告诉我们在建立连接时 PD 是否成功进入 DP ALT 模式。

    谢谢！

    凯文

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    我明白了。 是否可以通过 TPS6598X GUI 捕获和保存该日志？ 还是指使用 PD 分析仪的更复杂的布线、如 SLVA844B 中所述。 我没有这样的器件。

    我的假设是器件从未进入 DP 交替模式、因为 GPIO0寄存器从不改变为0x0。

    当我尝试连接 USB-C 显示设备时、我还会在 Windows 中看到此弹出窗口。 如果我将同一 USB-C 显示屏插入非交替模式端口、我可以看到这个弹出窗口。 TPS65987D 似乎没有正确识别 DP 器件。

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    您可以在 GUI 调试模式下使用调试日志功能获取一个简单的日志。 但是、我们很可能需要完整的 PD 分析器日志来调试显示端口问题、因为这样我们就可以查看完整的 DP 协商。 下面由我们团队的 Kevin 接替我。 他可能至少能够确认您的 DP 项目配置。

    此致！

    亚历克斯

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    这是潜在的、但没有 PD 日志、我将无法判断正在进行何种通信、也无法弄清 PD 为什么不进入 DP 交替模式。

    您能否尝试以下 PD 项目文件、看看它是否改变了它？ 我注意到您设置了一些 DP 受电方分配、但我认为您是正确的 DP 供电方吗？

    e2e.ti.com/.../For_5F00_TI_5F00_20240404.pjt

    谢谢！

    凯文

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    感谢 Kevin 老师的反馈。

    很遗憾、您发送的工程文件无法启用 DP 模式。 我还注意到 USB3模式也不再工作。 如果我返回到我发布的项目文件、USB3模式会再次工作。 您是否更改了其他可能已禁用 USB3的设置？

    我还有其他几次跟进：

    1. 因为我从未看到"DP 模式"寄存器发生更改、所以您能否确认这确实是器件和 TPS65987D 之间的协商问题？ 我希望能够排除 TUSB1146和上游任何其他东西(例如 DP 信令)。
    2. 协商纯粹是一个通信问题、或者硬件设计中是否存在错误。 例如、CC 线路或 HPD 未正确连接、引导配置错误等。
    3. 是否可以通过将 TPS65987D 的默认值设置为0x1来强制其进入 DP 模式？ 我已经尝试过此操作、该值默认为0x1、但即使将 DP 器件插入 USB-C 端口时、我也无法看到视频。
    4. 这些固件之间有何差异：f707.10.10 (TPS65987_88_F707_10_10.bin)和 f907.14.14 (TPS65987_88_F907_14_14.bin)

    谢谢

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    感谢您的回复！

    Unknown 说：
    由于我从未看到"DP 模式"寄存器发生更改、您能否确认这确实是器件和 TPS65987D 之间的协商问题？ 我希望能够排除 TUSB1146和上游其他任何东西(例如 DP 信令)。

    是的、我 相信这是真实的。

    Unknown 说：
    协商纯粹是一个通信问题，或者硬件设计中是否存在错误。 例如、CC 线路或 HPD 未正确连接、引导配置错误等？

    很遗憾、没有 PD 日志、我就无法判断。

    Unknown 说：
    我是否应该能够通过将 TPS65987D 设置为默认值0x1来强制进入 DP 模式？ 我已经尝试过这个、该值默认为0x1、但即使将 DP 设备插入 USB-C 端口、我也无法获得视频。

    可以强制 IO 处于高电平、但远端器件也需要协商 DP 连接才能使视频正常工作。

    Unknown 说：
    这些固件之间有何区别：f707.10.10 (TPS65987_88_F707_10_10.bin)和 f907.14.14 (TPS65987_88_F907_14_14.bin)

    F707.10.10适用于 TPS65987D、而  f907.14.14 适用于 TPS65987DK。

    您在这里使用的是哪种器件？ 您是否在使用 TPS65987D 或 TPS65987DK？

    谢谢！

    凯文

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    再次感谢。

    我使用 TPS65987D。

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    感谢您的澄清！

    您能否尝试在连接 PD 时对数据状态寄存器0x5F 报告的情况进行快照？

    谢谢！

    凯文·科斯塔

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    Kevin：

    很抱歉耽误你的时间。

    但是、我似乎无法在 GUI 中找到读取0x5F 的方法。 我在 Debug Mode 或 Raw 视图中的任何位置都没有看到该信息。 请帮帮我。

    谢谢

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    不用担心！

    让我仔细检查一下、看看此器件是否支持0x5F 中的该寄存器。

    我在 TRM 中看到它、因此我会在调试寄存器中进行假设。

    谢谢！

    凯文

  • 0
    TI__Guru**** 2386620 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 Kevin：

    看起来此器件不支持5F。

    您可以检查 DIP SID Status 寄存器吗？

    我认为如果可能、我们仍需要 PD 日志来对此进行调试。

    谢谢！

    凯文
