器件型号：TPS51396A 旨在实现到我们的射频放大器的5V/5A 稳定输出。 该电路是通过我们工作台生成的,电路似乎是好的,正如我的第一次审查。 我无法识别导致 Vout 不稳定的原因。 在 CC 模式负载分析中、我注意到各种电流下的不同电压。 请帮助我解决此问题。

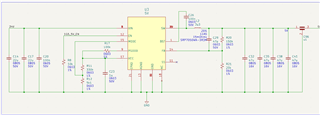

原理图：
布局：顶层
内部 L1：
内部 L2：
底部：
旨在实现到我们的射频放大器的5V/5A 稳定输出。 该电路是通过我们工作台生成的,电路似乎是好的,正如我的第一次审查。 我无法识别导致 Vout 不稳定的原因。 在 CC 模式负载分析中、我注意到各种电流下的不同电压。 请帮助我解决此问题。
原理图：
布局：顶层
内部 L1：
内部 L2：
底部：
您好 Aurora：
1.R8用于下拉 、因此使能引脚保持低电平。 正如您建议的、R8已替换为100nF、结果保持不变。
2. C23安装在 引脚附近结果保持不变。
3.使用下面的给定原理图和布局、我提前获得了正确的结果(R17没被安装、因为它应该连接到引脚17)(第一次迭代)
内层1是接地层
内部 L2：电源平面
包含信号的底部 GND
您好、Aurora：
此设计是第一个经过测试的设计、可实现稳定的输出电压(未组装 R17)。
这是第二个设计(在首次设计后制作)。 PGOOD 引脚连接经过更正、形成了第一个设计。 希望您了解这两种设计之间的区别。
阿林多姆·巴苏
