主题中讨论的其他器件：BQ25606、 BQ25570、、 BQ25504、BQ25505、 TPS61120、 BQ25176M
工具与软件：
我正在尝试为高度受限的低功耗可穿戴设备设计电源系统。 该系统基本上由简单的锂离子/锂聚合物电池供电。 可通过 USB 主机或微型太阳能电池添加能源。 系统应始终通电、任何多余的可用电量都应为电池充电。
- 输入 USB-C ：图≤5.5V 英寸
- 输入太阳能电池 ：MPPT 输入。 可能的不同器件为0.69–5.53V、25–30mW Pmpp。
- 输出系统 ：5.0V 和3.3V、≤0.2A (通常为5–100μA)
- 五天 ：锂离子/锂聚合物、图3.0-4.2V、可能是–100 mA 15
- 输入电源首先为常开系统供电。 如果需要更多的电力、电池将消耗以满足要求。 如果有更多的电量可用、则多余的电量将为电池充电。
如电池的集成式"电量监测计"等铃音和口哨声是可选的、但也是可取的。 可以接受的折衷包括必须通过对输入电压/阻抗进行测试编程来"手动"实现 MPPT、具有高静态电流、使用 LDO 代替开关稳压器(只要效率不是太低)等。
我意识到、现有的单个集成解决方案可能无法满足我的需求、但空间非常重要、因此 BOM 数量和占用空间必须都保持较低。 比如、两个芯片和几个无源器件就可以了。 三个芯片和4mm 电感器不太多。 如果较小/较简单的解决方案仍然有效、则首选较差的解决方案。

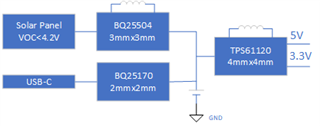

也许有一个部分可以管理从太阳能或 USB 进行电池充电、并从集成式 LDO 输出3.3V 电压、然后有一个小型开关稳压器来为以该电压轨串连的5V 电压轨供电？ 或者也许可以使用集成了电池充电和两个开关转换器的 IC、然后使用理想二极管来选择 USB 或太阳能作为输入？
我一直在努力寻找有用的部件(来自任何供应商)。 PMIC、能量收集、电源路径、电池管理和电池充电芯片之间的功能有许多重叠、如果不仔细研究每个器件的数据表、可能出现的许多 TI 器件之间的细微差异并不容易明显。 例如 BQ25606看起来是相关电路、但第11页的最低 IINDPM 是505mA、这远高于太阳能电池板所能提供的、我想这个芯片无法正常工作吗？ 或者 BQ25570、好像是为低功耗太阳能器件设计的、但实际上需要两个与芯片本身一样大的电感器、而且除此之外还有很多元件。 也许是 BQ25798？ 我只是不知道。 在过去的一个星期里,我已经在许多设计中找到了一半的部分或另一部分,只是发现了一些交易的属性。
我正在申请对整个电源系统的理念、使用可能也适用于设计限制的相关 IC。 提前感谢您！
