[参考译文] TMP1826：如何驱动TMP1826？

admin
Guru**** 1178510 points
Other Parts Discussed in Thread: TMP1826, SN74LVC1G07
请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/sensors-group/sensors/f/sensors-forum/1097942/tmp1826-how-to-drive-tmp1826

部件号：TMP1826
主题中讨论的其它部件： SN74LVC1G07

大家好

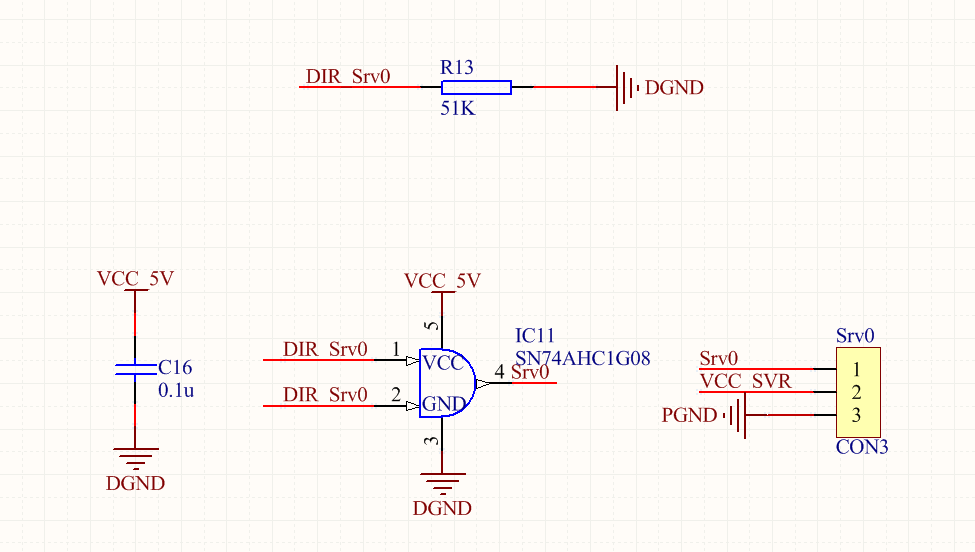

我们希望使用MCU GPIO驱动TMP1826 ，但它无法工作。我们使用数据表中推荐的电路对其进行了设置。 它与总线供电应用一起使用。在调试时，我们尝试将上拉电阻从330欧姆~ 11k欧姆调整， 但它仍然不起作用，我们也尝试将MCU改为3.3V类型，但结果仍然一样。  谁可以帮助检查它？

下面是调试代码，请使用CMD: ReadTemperature，ReadROM，但它只回复0xFF，

位Init_DS18B20 (void)
｛
 位dat=0；
 DQ = 1；   //DQ 重置
 DelayUs2x(5)；  //延迟
 DQ = 0；        //驱动器低
   Delay500us ()； //  //  480us < TMP1826 <560us
   DelayUs2x (50)；  //20us
 DQ = 1；       //上拉
 Delay50us()；//15~60US
   DelayUs2x (50)；  //20us
 DAT=DQ；       //检查DQ
 DelayUs2x(25)；//
 DelayUs2x(200);
 DelayUs2x(200);
 返回dat；
}

无符号char ReadOneChar(void)
｛
无符号char i=0；
无符号字符dat =0；
对于(i=8;i>0;i--)
 ｛
 DQ = 0；//
   Delay3us()   ；
 dat>=1;
 DQ = 1；//
   Delay20us()   ；
 IF (DQ)
   ｛dat|=0x80；｝
   Delay50us()   ；
      DQ = 1；
   Delay20us()   ；
 }
 返回(dat)；
}

void WriteOneChar(unsigned char dat)
｛
 无符号char i=0；
      DQ = 1；
 SPower=1；
 对于(i=8; i>0; i--)
 ｛
 如果(dat&0x01)
 ｛
 DQ = 0；
      DELAY _5us ()；
 DQ = 1；
      Delay50us();
      Delay20us()；
    }
    否则
    ｛
     DQ = 0；
         Delay20us()；
         Delay50us();
         Delay20us()；
       }

 dat>=1;
      DQ = 1；
         Delay20us()；
 }
}

无符号int ReadTemperatureTMP1826(void)
｛
无符号字符a=0；
无符号int b=0；
无符号int t=0;
INIT_DS18B20();
WriteOneChar(0xCC)；//跳过
WriteOneChar(0x44)；//
Delay50ms()；
INIT_DS18B20();
WriteOneChar(0xCC)；//
WriteOneChar(0xBE)；//
a=ReadOneChar();//  低字节
B=ReadOneChar();//  高字节
INIT_DS18B20();
B<<=8；
T=a+b；
返回(t)；
}

/*------------------
                   读取ROM 64位ID
---------------- */
void ReadROM (void)
｛
无符号char i=0；
DelayUs2x(100)；
INIT_DS18B20();
WriteOneChar(0x33)；//

 对于(i=0；i<8；i++)
 ｛
 buf[i]=ReadOneChar()；
       }
}



  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好，Yang，

    您需要禁用GPIO输出以允许TMP1826响应。 在某些情况下，需要将输出切换至"输入"，"Z"，"三态"或"高阻抗"状态。 我在您的代码中没有看到任何显示这种情况的迹象。

    谢谢！

    任

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    你好，任

    感谢您的检查。

    我们使用8位MCU对其进行测试，它不需要像STM32那样配置其模式， 我们可以自动将其用作输出或输入。

    此外，我还尝试将GPIO模式更改为“三态”或“高影响”状态，但仍然无法工作。

    您能告诉我您的测试代码和建议的测试电路吗？

    如果可以，我将不胜感激。

    \n您406.7019万您需要406.7019万需要禁用GPIO输出以允许TMP1826响应。 在某些情况下，需要将输出切换至"输入"，"Z"，"三态"或"高阻抗"状态。 我在您的代码中没有看到任何显示。[/QUOT]

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好，Yang，

    这里我展示了一个额外的组件，漏极开路驱动 器SN74LVC1G07，创建Z状态。 这是TMP1826在无争用的情况下响应所必需的。 由于此组件是单向组件，因此必须在辅助GPIO上接收。



    要使电路使用一个GPIO，您必须指示GPIO输出Z而不是逻辑H。您可以通过将GPIO配置为输入， 并在需要输出逻辑L时将其重新配置为输出。IO配置将是一个单独的寄存器。 它可以称为输出掩码。

    // assume your controller has 8 GPIO, the 8 GPIO correspond to 8 bits
// OUTPUT will be the 8-bit register that controls the state of the pin high/low
// OUT_MASK will be the 8-bit register that configures the 8 pins as input or output

#define SDQ 4 //this is the value of our pin in the reigster, pin 3 (hypothetical)

void setSDQ(char value){
 if (value) {
  OUT_MASK &= ~SDQ; //clear bit to configure as input
  // pull-up resistor will create logic H
 }
 else {
  OUT_MASK |= SDQ; //set bit to configure as output
  OUTPUT &= ~SDQ; //clear bit to output low
 }
}

void main(){
 setSDQ(0);
 setSDQ(1);
 setSDQ(0);
}

    谢谢！

    任

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    你好，任

    我把它设置为漏极开路，只连接外部上拉电阻，但还是反馈0xff。

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您能否向我展示您的SDQ活动的示波器捕获？ 在复位脉冲期间，您是否能够看到TMP1826的响应？

    是否确定您的控制器可以在11漏极开路模式下读取输入，如图所示？ 只有模式00被描述为双向。 此代码是否与此控制器上的其它设备一起使用？

    您可能需要使用小于20us的读取延迟。 查看示波器或分析仪以确认实际时间。

    谢谢！

    任

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    你好，任

    是的，在重置pluse期间，我可以从TMP1826获得响应。以下是重置代码。当DQ=1时，释放总线有100us延迟。 您可以发现TMP1826已将其设置为540us低电 平。它似乎可以激活。

    bit Init_DS18B20(void)
{
 bit dat=0;
 DQ = 1;    //DQ复位
 DelayUs2x(5);   //稍做延时
 DQ = 0;         //单片机将DQ拉低
	Delay500us();  //精确延时 大于 480us 小于960us    //   480us<  TMP1826 <560us
//	Delay20us();   //20us

 DQ = 1;        //拉高总线
 Delay50us(); //15~60us 后 接收60-240us的存在脉冲
	Delay50us();;   //20us
 dat=DQ;        //如果x=0则初始化成功, x=1则初始化失败

 DelayUs2x(25); //稍作延时返回
 DQ=1;		// new add
 Delay50us();
 Delay500us();


 return dat;
}

     但是当我尝试设置0x33以读取地址时，它只反馈0xff。

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    bit Init_DS18B20 (void)
    ｛
     位dat=0；
     DQ = 1；   //DQ 重置
     DelayUs2x(5)；  //延迟
     DQ = 0；        //驱动器低
       Delay500us ()； //  //  480us < TMP1826 <560us
       DelayUs2x (50)；  //20us
     DQ = 1；       //上拉
     Delay50us()；//15~60US
       DelayUs2x (50)；  //20us
     DAT=DQ；       //检查DQ
     DelayUs2x(25)；//
     DelayUs2x(200);
     DelayUs2x(200);
     返回dat；
    }

    dat是否返回0？

    首先传输读取命令0x33 LSBit，因此确保1 1 0 0 1 0出现在示波器或逻辑分析仪上。

    写入/读取位的定时分辨率比重置信号小得多。 另外，请使用示波器检查数据位，以确保定时按预期显示。

    地址为64位，因此您应接收到多于0xFF的地址。 我的示例设备是 0x2700万0000325E。0.0325万。

    谢谢！

    任

  • 0
    TI__Guru**** 1178510 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好，Ren

    现在它可以读出地址，它似乎被设计的产品饼干所涂胶。
