你好,我最近购买了一个 ADS1235EVM 板,并试图用它来监测变化从我的应变仪设置. 应变仪工作正常。 惠斯通电桥中的每个应变仪（4 个应变仪）都已正确连接到引脚 AIN0-AIN3。 然后、我已经在寄存器映射中将这些引脚设置为 GPIO 输出。 但是、我很难弄清楚如何精确地监控这些 ADC 引脚、或者如何让它们显示在数据分析工具中。 请帮助您正确配置这些引脚并读取实时值。
谢谢你
您好、Bryan
感谢您发送编修。
我已经上传了惠斯通电桥与电路板连接方式的图像。 您将看到、我连接 AVSS 和 GND 以提供电源、然后将检测引脚连接到引脚 AIN0-AIN4。 在提供的附加图像中,我将我的“点/样本“设置为 35 作为测试,并设置 INPMUX --> MUXP (AIN0) 和 MUXN（无连接）。 此外、我将 MODE2 -> GPIO_CON[0]设置为 AIN0、然后将 GPIO_DIR[0]设置为输入（我不确定是否有必要）。 未对 MODE3 进行任何更改。 目前在照片的数据分析工具, 我正在测量值,我假设是我的连接在 AIN0 ,这个假设是正确的?
此外,根据我的连接图,我只能一次读取一个惠斯通电桥的值,通过在 MUXP 测量 AIN0 和在 MUXN 测量 AIN1 ,将是正确的使用引脚?.
此外, 我在假设我应该测量 AIN0 的 MUXP 和 AIN2 的 MAXN 以获得两个电桥的综合应变读数时是正确的,或者这不正确的。
对所有问题表示歉意、我再次非常感谢提供的协助。
谢谢、
Luke

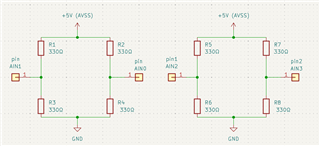

连接图
空载时进行采样 MUXP --> AIN0
施加负载的样本 (MUXP --> AIN0)
使用 MUXP --> AIN1 和 MUXN --> AIN0（加载）进行示例。 空载时、这些值约为 200。
