[参考译文] PSPICE-FOR-TI：tps543620 生成波特波形失败

admin

Other Parts Discussed in Thread: PSPICE-FOR-TI

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/tools/simulation-hardware-system-design-tools-group/sim-hw-system-design/f/simulation-hardware-system-design-tools-forum/1615274/pspice-for-ti-tps543620-generate-bode-waveform-fail

部件号：PSPICE-FOR-TI

TPS543620_PSPICE_TRANS.zip

Vin=12V Vout=3.3V Fsw=1MHz、

我不知道我的设置在哪里出错？您能帮助我检查并纠正吗？


3 个月前

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

Tony、

您尚未共享任何信息。你在努力实现什么？您遇到了 PSpice 误差、还是波特图不是预期结果？请详细说明。

Carson

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

嗨、Carson

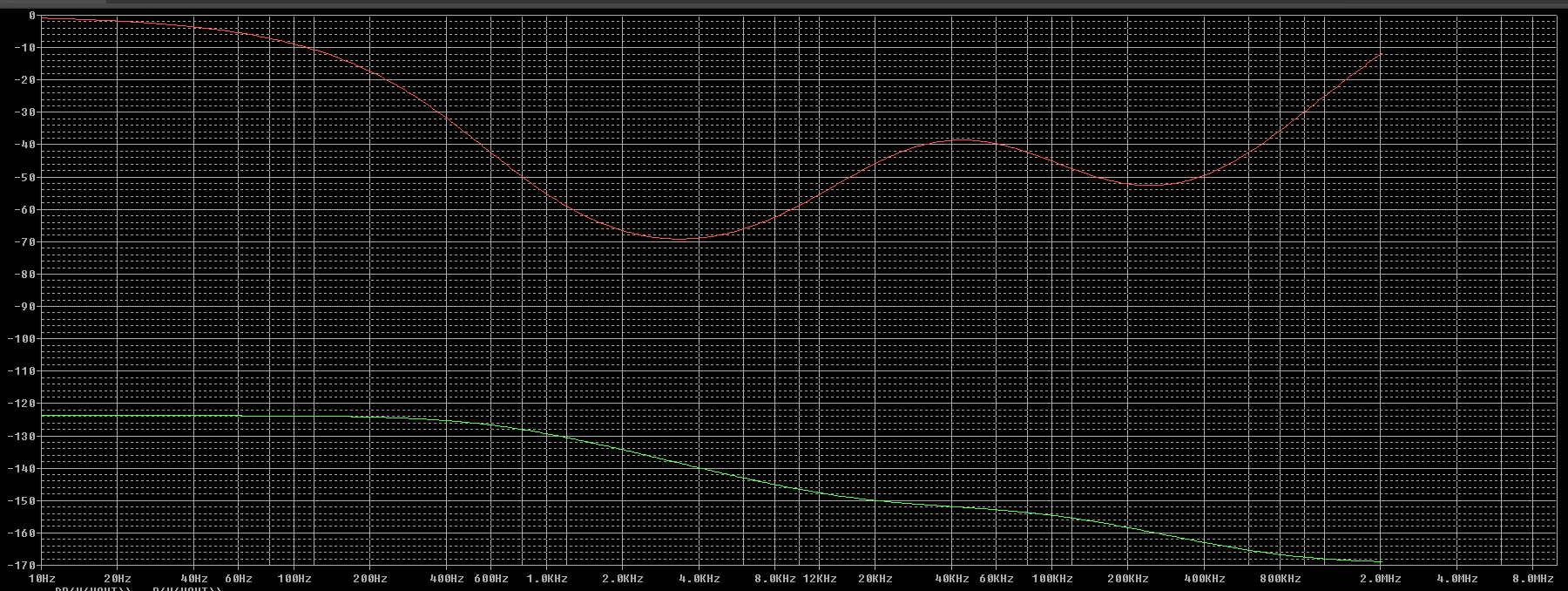

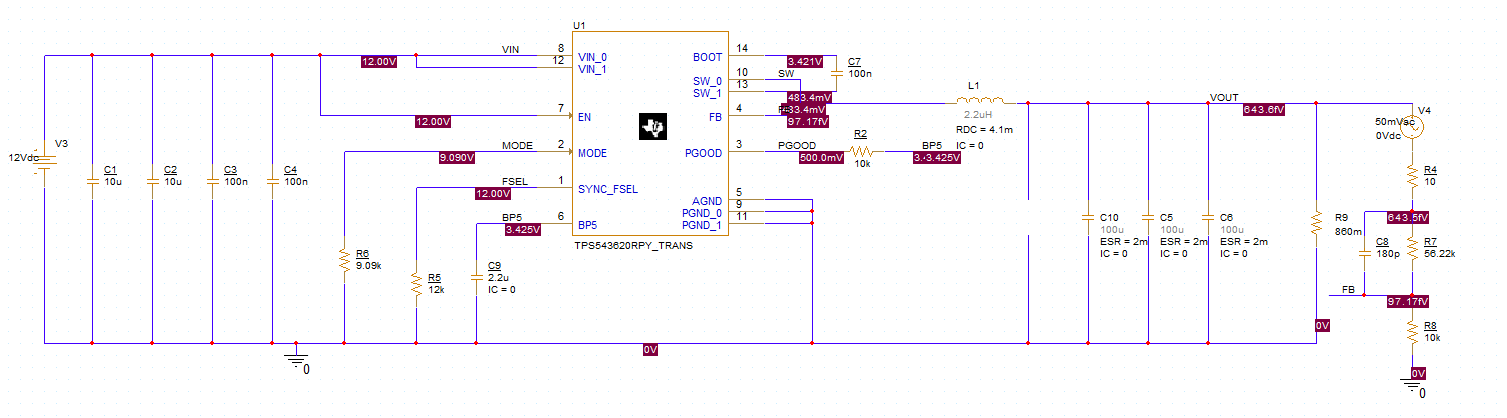

附件是我的工程、设置和结果显示在图片中、
目前、我需要导出波特曲线、但我不确定原理图中添加的交流电源是否正确。此外、如何在结果中捕获曲线的相位/主裕度？

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

Tony、

感谢您的耐心,我将有时间在下周工作。

Carson

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

好的、但我的 PSPICE for TI 许可服务仅剩 8 天、如何申请将该许可延长 1 年或无限期延长？

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

Tony、

我意识到了您的问题、因为在 PSpice for TI 中运行原理图时得到了相同的结果。无法从 PSpice 瞬态模型获取波特数据、需要 PSpice 平均模型来获取波特图。

您可以通过我们的 Simplis 模型（可在产品文件夹中在线获取）以同一模型获得波特和瞬态。它的运行速度也比 PSpice 快得多。

谢谢、

Carson

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

有了、我会再试一次、但许可证服务已经过期、如何解决？非常感谢。

0 admin 3 个月前

TI__Guru**** 2779345 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

Tony、

我不确定自己是否运行了 PSpice 许可证、但我只是一名电源工程师。但我找到了这个主题： https://e2e.ti.com/support/tools/simulation-hardware-system-design-tools-group/sim-hw-system-design/f/simulation-hardware-system-design-tools-forum/1547028/pspice-for-ti-pspice-for-ti-license-reset?tisearch=e2e-sitesearch&keymatch=pspice%2525252525252520for%2525252525252520ti%2525252525252520license#

我认为、如果您在“仿真、硬件和系统设计工具“论坛下提交新许可证申请、可以帮助您加载新许可证。

如果您在运行我们的 simpleis 模型时遇到电源问题或问题、请告诉我。

此处为 Simplis 模型： https://www.ti.com/lit/zip/slum766

Carson
