您好 TI 支持团队：
我目前正在开发** TMS5700714APZQ1**器件的引导代码。
如前所述、我安装了较旧版本的 Code Composer Studio、并能在创建工程时在 CCS 中选择**TMS570LS0714**器件。
我为**TMS5700714APZQ1**设备创建了一个测试项目、以验证引导代码的执行情况。 为了进行此验证、我尝试切换两个 GPIO 信号。
该测试中使用的引脚为：
READY→引脚 19 (N2HET1[0])
ACK→引脚 22 (N2HET1[2])
以下引脚用作我们编程中的数据引脚：
数据→引脚 1、2、5、8、9 10、12、18
开发工作流程：
1.在 Code Composer Studio 中创建了项目。
2.成功构建项目。
3.生成.S19 文件。
4.使用我们的内部工具（BPM Microsystems 编程器环境）将.S19 文件转换为启动代码数组。
5.引导代码通过调试接口上传到 RAM。
从调试日志中、引导代码写入操作显示为成功。 校验和验证匹配：
_lWriteCSum ==_lCSum
这表明正在将启动代码正确写入目标存储器。
出于调试目的、我创建了一个简单的应用、用于连续切换 READY 引脚和 ACK 引脚。 然而、观察逻辑分析仪上的信号时、我只看到单次切换、而不是连续切换。
当前观察：
•引导代码上传显示成功、校验和验证通过
•但是、GPIO 引脚不会按预期连续切换。
非常感谢有关在此器件上运行简单 GPIO 切换代码的任何指导或示例工程。

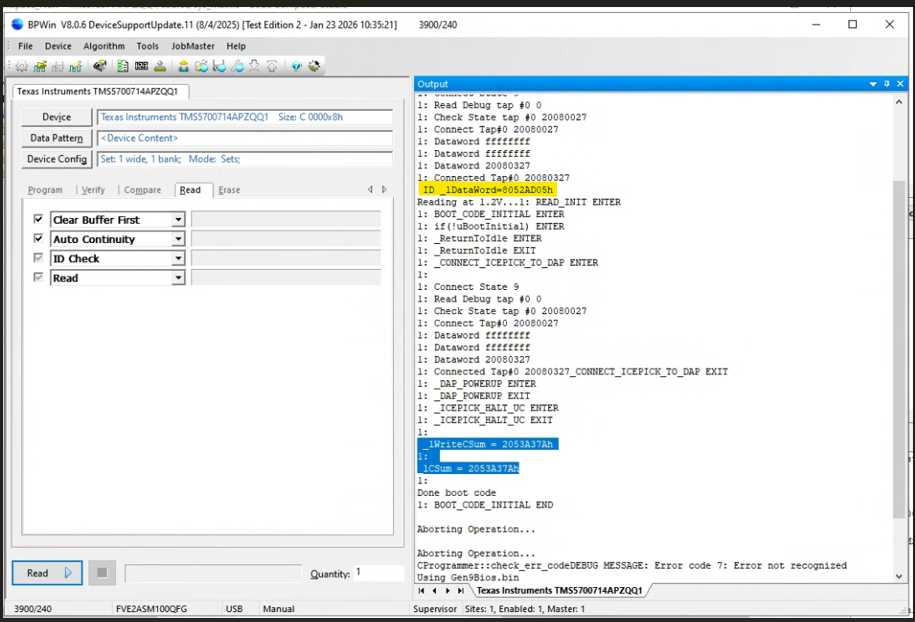

感谢您的帮助。 我将附上几个屏幕短片的观察结果
此致、
Rushikesh Porwal
