工具/软件：TINA-TI 或 Spice 模型
大家好、
首先、我不熟悉 TINA 仿真器工具、
我正在研究我所附 Blow 的博客中的运算放大器模拟主题。
链接： TTP：//e2e.ti.com/search?q=Trust%2C%20but%20verify&category=blog&author=14238

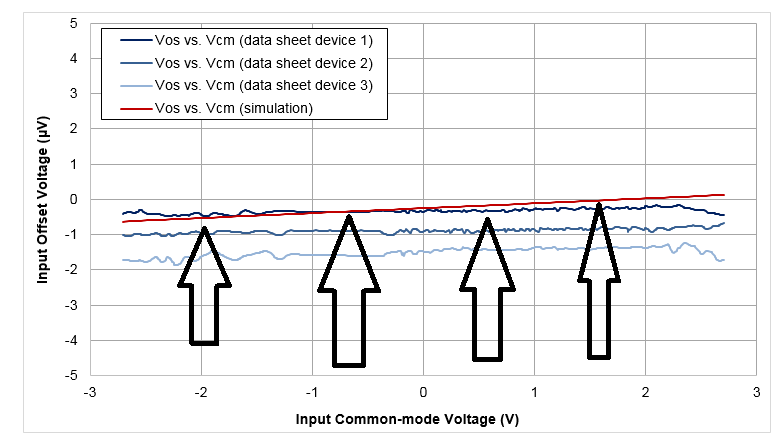

在上面有关 VOS 与 VCM 关系图的主题中、我面临的问题是获取博客中显示的确切图表(请访问下面的链接)

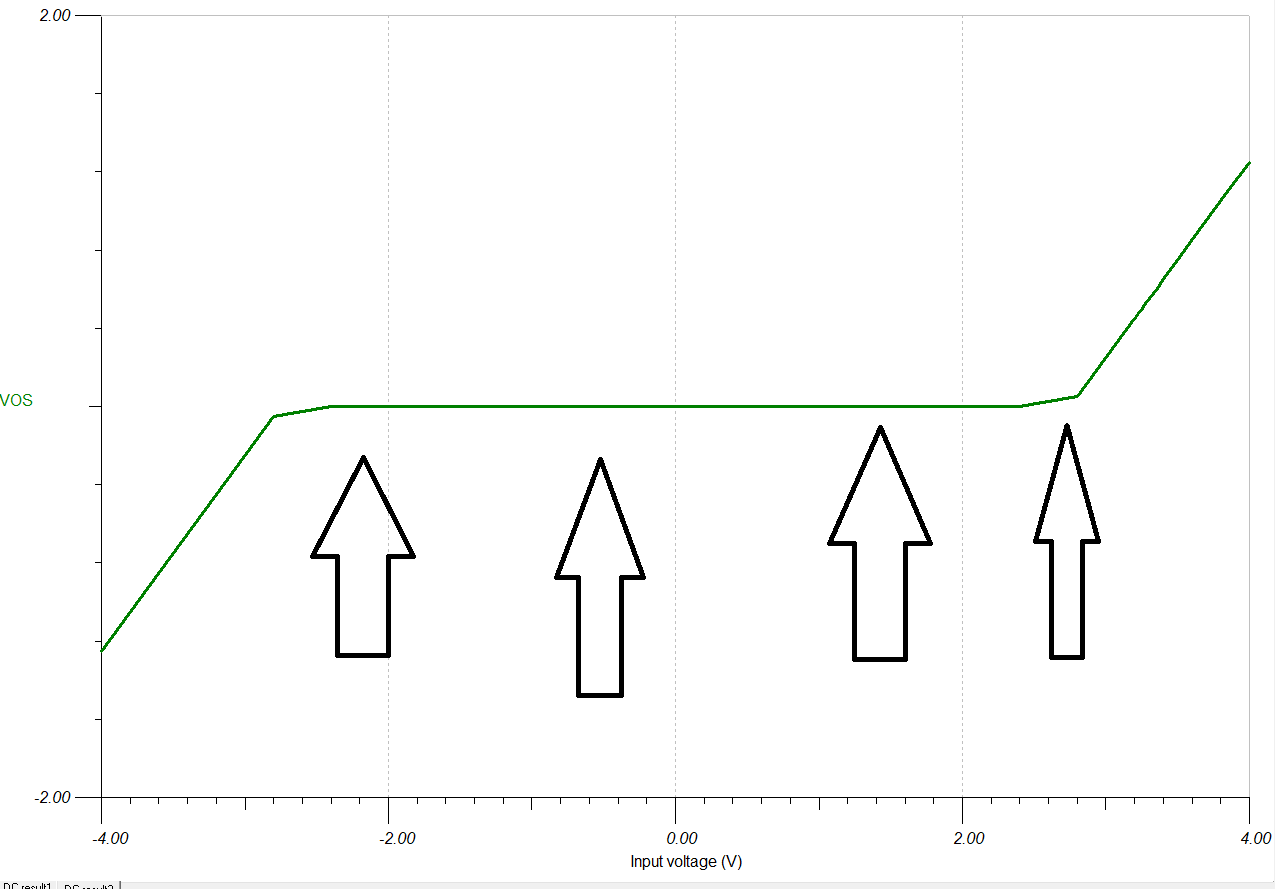

下面是我要获取的图

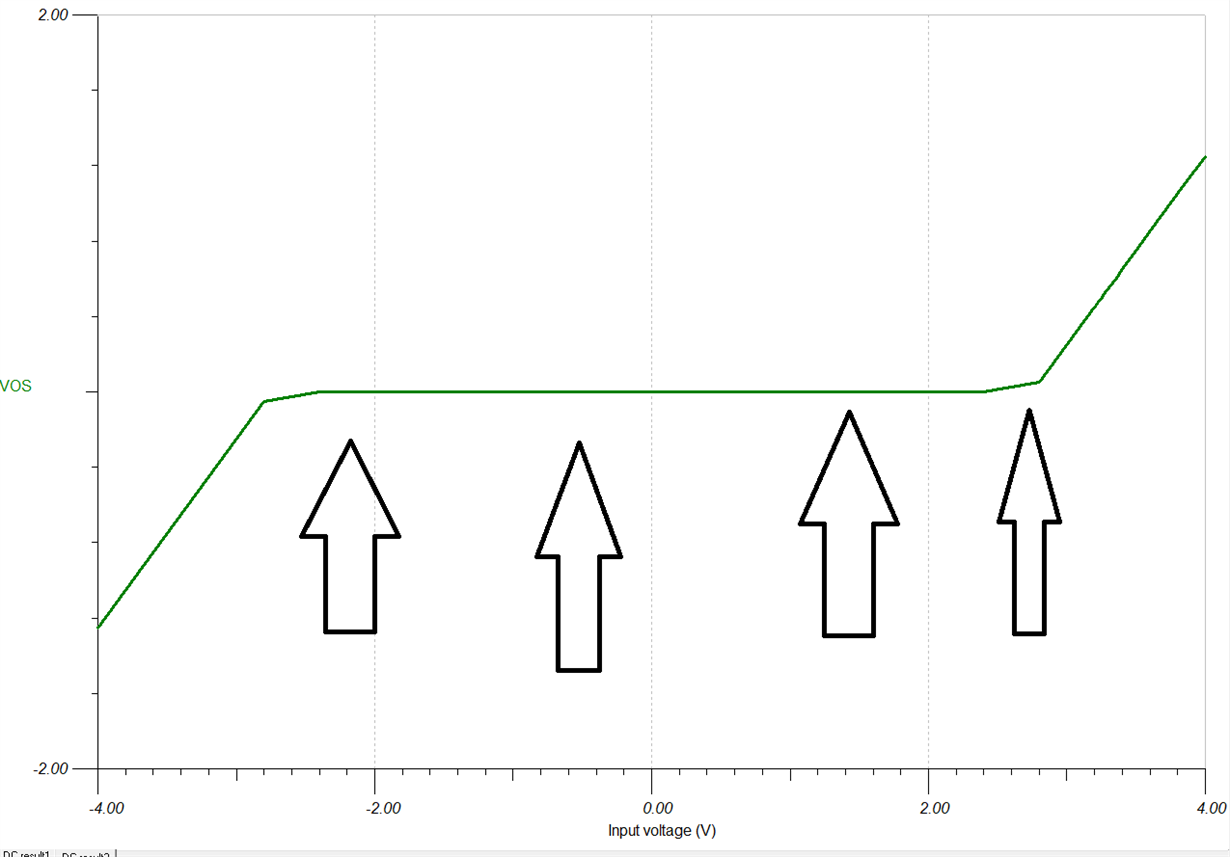

但我得到的是
。
这个波形我从直流传输特性中得到、我的输入从-3V 至3v 扫地

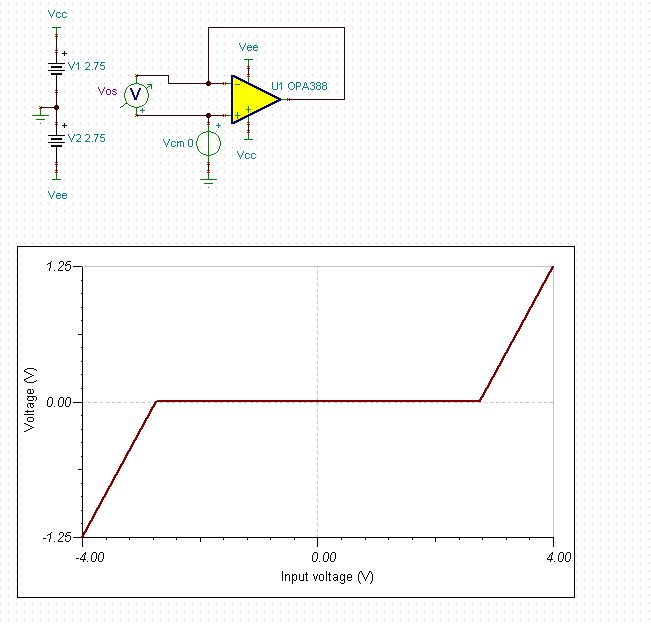

请找到我使用过的电路。
您好！
您观察到的是正确的。 您只需比电源运行略高的扫描、即 ±3V、即可更好地了解 VOS (例如、直至 ±4V)
OPA388的 VCM 范围为[(V–)–0.1]至 [(V+)+ 0.1]，这意味着当设计用于 ±2.75V 电源时，VCM 范围为-2.76V 至+ 2.76V。
因此、在该输入 VCM 电压范围内、测得的 VOS 电压将非常低、变化非常小。

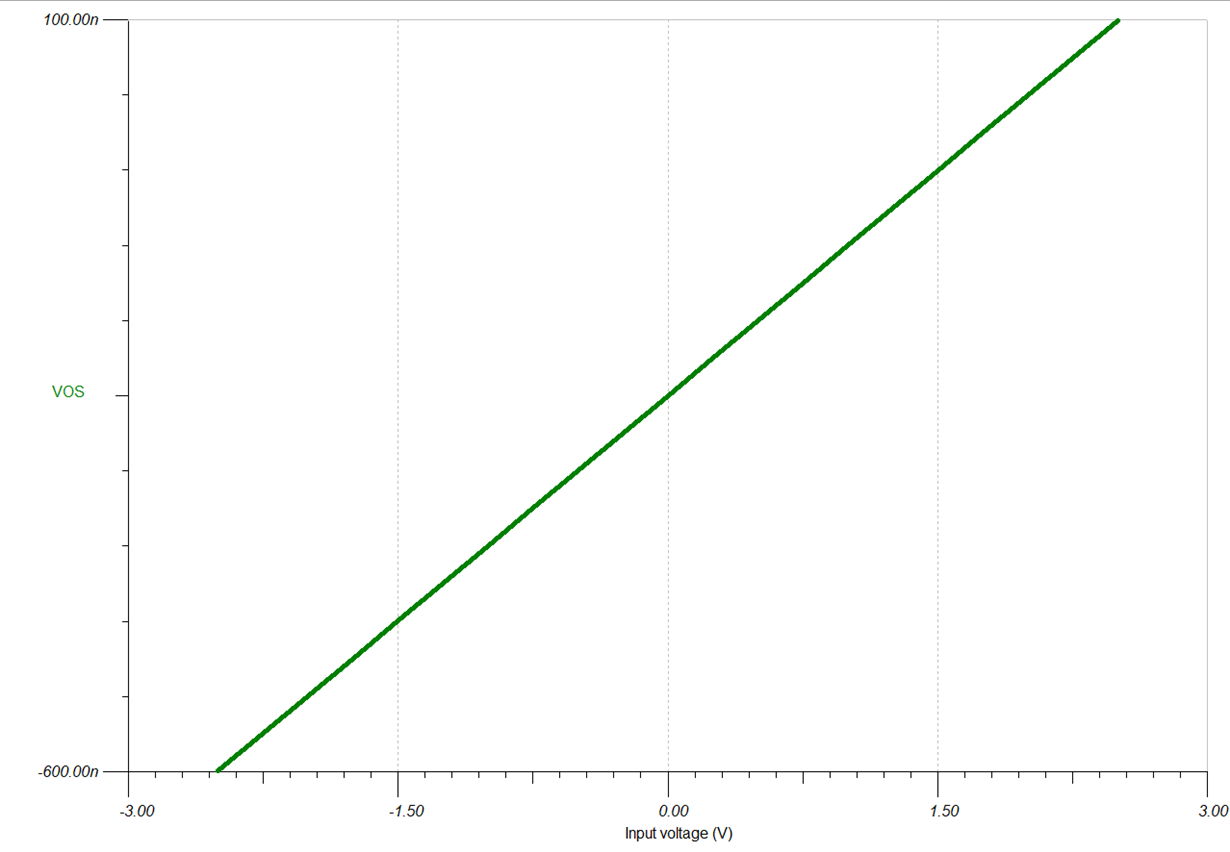

请参阅结果图的 Y 轴标度，对于 -2.75V 至+2.75V，VOS 仅在数百个 NVS 中发生变化。 但您正在查看的图像(在博客中) Y 轴标度外观已调整为"电源范围"、因此看起来更平滑。 在这种情况下，它将是±3V。

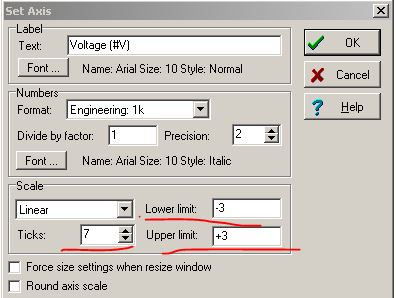

如果这样做(可以通过双击图表 Y 轴并更改如图所示的详细信息来完成)、您也可以看到类似的图表外观。 这 只是 您查看它的方式的不同之处。
更好的方法是在电压大于电源电压时扫描 VCM，例如 ±4V，然后您可以看到 Vos 在±2.76V 之前是如何恒定的，变化以 nV/UV 为单位，然后会在其后分离。
你好，Ahana，
感谢您的回复，我得到了您的意见，并在我的电路中实施了。
我 还有一个疑问、那就是为什么 TI 给出的图形与我们的图形不是线性的、我们应该使用任何其他方法来获得准确的结果。
