器件型号：PMP41013 主题中讨论的其他器件： PMP41062、 BQ25731、 TPS25750、TPS25751
工具与软件：
尊敬的 TI 团队：
我希望大家都做得很好。 我有关于移动电源应用的 PMP41013的一些问题、或者备选参考设计/控制器(如果可用)。
对于所述的移动电源、我得到的锂离子电池为32Wh、因此我仅限于3节串联电池(3S1P 配置)。 在60W 输出和2.9V/节最小电池电压下、假设效率为90%、这是~7.5A 输入电流。 输出功率为100W 时、即输入电流大于14A、我已经知道此时的效率不可避免地接近80%左右。
理想情况下、电源电路可以允许电池在拉电流模式下通过 USB-C 端口输出60W - 100W 的功率、越高越好。 对于受电(为电池充电)、45W 是可以的。
现在、我想问问- PMP41013声称能够提供高达60W 的输出、但图表和热视图仅在电池电压为18V 或5节电池包标称电压时显示。 随着输入电压和输出电压之差增大、效率只会变得更糟、因此系统是否仍能在 USB-C 拉电流模式下通过低至8.4V 的电池电压输出60W？
当然、最好选择100W 的输出、但 PMP41062仅与4 - 10节电池兼容。 我不介意我需要做什么散热、或者 PCB 迹线必须有多宽-我可以创建一个基于 PMP41062的移动电源、该移动电源能够与输出功率为100W、输入功率为45W 的3节电池兼容吗？

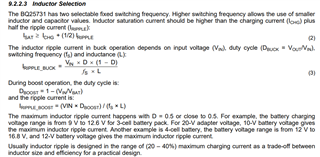

如果任一个都成立、请告诉我需要对元件值进行哪些修改(我假设电感器需要更大？)、PCB 布局和/或散热注意事项、以便 开始 进行此设计。
非常感谢。 祝你度过美好的一周！
此致、
雨水
