器件型号：CC2652P 您好 TI！

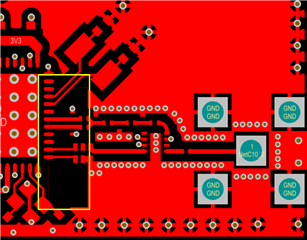

在所附的黄色矩形图中、我没有足够的空间来对称填充射频信号周围的 GND。
即使失去对称性、也最好还是用 GND 填充该间隙？ 还是可以像图片中一样保留布局？
请注意：底部是 GND 的实心平面。
请随时向我提供任何建议。
非常感谢！
您好 TI！
在所附的黄色矩形图中、我没有足够的空间来对称填充射频信号周围的 GND。
即使失去对称性、也最好还是用 GND 填充该间隙？ 还是可以像图片中一样保留布局？
请注意：底部是 GND 的实心平面。
请随时向我提供任何建议。
非常感谢！
您好、FI、
非常感谢
我想我不能再近得多、平衡-非平衡变压器必须在1.26mm 处、对吧？ PA 的无源组件已经非常靠近 MCU。
像所附图片那样、射频信号周围有两种类型的间隙(8mil 和20mil)的替代方案可能可行吗？
