LAUNCHXL-F28379D开发板检测的电值与实际不一致

gw niu

Other Parts Discussed in Thread: TIDM-DC-DC-BUCK

与开发板连接的TIDM-DC-DC-BUCK不连接任何负载的情况下

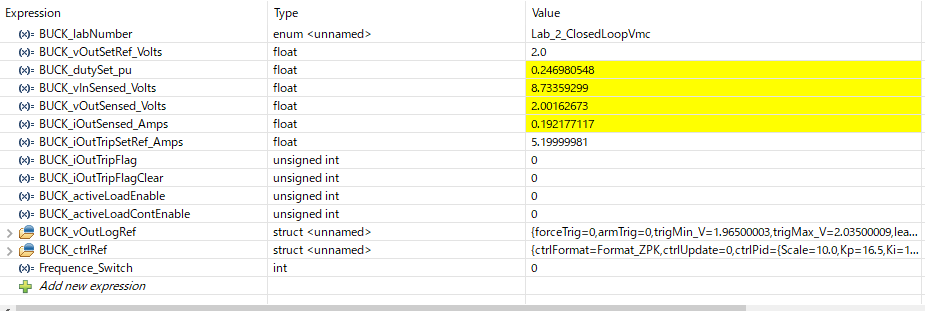

CCS的Expressions窗口显示开发板检测到有0.19A的电流，

想请教一下，多出的0.19A是可能从哪而来

0 Green Deng 4 年多前

你好，请问你的程序是否有在运行Lab 1: Open-loop check for VMC？
另外，官方例程是适配的F280049C，你是对程序做过修改的吗？

0 gw niu 4 年多前回复 Green Deng

你好

运行的是ab2、lab4

运行的是官方例程，当前入力电压出力电压值显示的正确，仅出力电流显示存在误差

0 Green Deng 4 年多前回复 gw niu

原理图上，板子（PR1）上有一个7.5欧姆的虚拟电阻器负载。在~2V输出电压下，板上有0.2-0.3A的输出电流是正常的。

0 gw niu 4 年多前回复 Green Deng

你好

7.5欧姆的虚拟电阻、与可调电阻都已经摘除了，仍有0.2A所以有问题啊

0 Green Deng 4 年多前回复 gw niu

方便说明一下具体是原理图上的哪两个原件标号吗？我确认一下。

0 gw niu 4 年多前回复 Green Deng

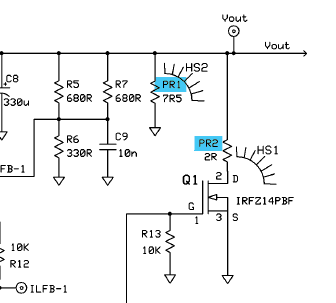

c2000-DSP BoosterPack Rev 2.1 原理图上的PR1、PR2被摘除掉

0 Green Deng 4 年多前回复 gw niu

有两点注意：
1、ILFB电流反馈信号本质上是交流的，因此不应被视为稳态直流电流。 Expressions窗口中显示的值表示交流周期中单个点的瞬时电流
2、同步降压实现将在占空比的关断时间内通过低端FET提供从Vout到GND的电流路径，因此有可能有周期性的电流通过

0 gw niu 4 年多前回复 Green Deng

您的意思是当前电源存在的电流显示值与实际负载的误差，不可消除

或者可以理解为偏差（误差）值可以满足TI的设计的式样吗

0 Green Deng 4 年多前回复 gw niu

如上所述，应该是由于周期性电流的通过导致的交流电信号，算不上是误差，但是应该是这个设计的正常现象。

0 gw niu 4 年多前回复 Green Deng

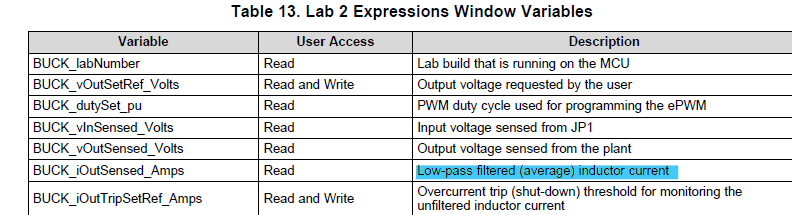

那么ILFB_AVG（低通滤波电感电流）可否视为负载电流吗，如果不是的话，那是它的含义是什么呢，用途是什么呢

电源基板与开发板自身是不是就没有提供负载电流（出力电流）的监视机能呢？

另外可以提供的信息：测定电流检测电阻两端均存在纹波电流，经过放大器回路、滤波回路后，IFLB_AVG管脚会有为100mv左右的电压（平均值），调整滤波电容后，IFLB_AVG电压仍为100mv左右。
