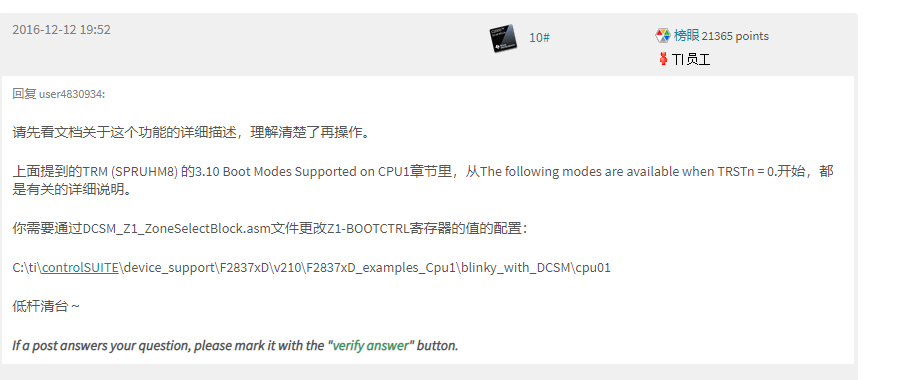

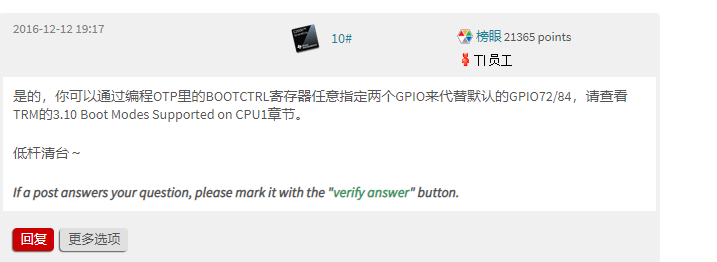

文件及其内容的位置

章节名不同，F28388D对应的叫5.4.1 Configuring Boot Mode Pins for CPU1，文档如下：
www.ti.com.cn/.../spruii0c.pdf
对应的可以使用以下位置的例程做测试：C:\ti\c2000\C2000Ware_3_04_00_00\driverlib\f2838x\examples\c28x\led\led_ex2_blinky_dcsm.c
另外，更改boot引脚一款芯片只能更改一次，因为是写入OTP的。

感谢
正在尝试中

只能更改一下，万一更改失误怎么办

这个没办法，只能确保一次改对，而且以后不做修改。

这个涉及到关键部分的修改，如果可以的话，还请您帮忙给改一下。只有一次机会的话，我这接触时间不长，很容易搞砸。弄砸了，饭碗就没了。

下面是目标例程，感谢！

can_ex5_transmit_receive.rar

还请帮忙，谢谢

还有个请教，我这板子情况的话，如果不更改boot引脚的情况下，可以实现一上电（程序之前已经烧写在28388D的FLASH中），程序就从FLASH自动运行不？

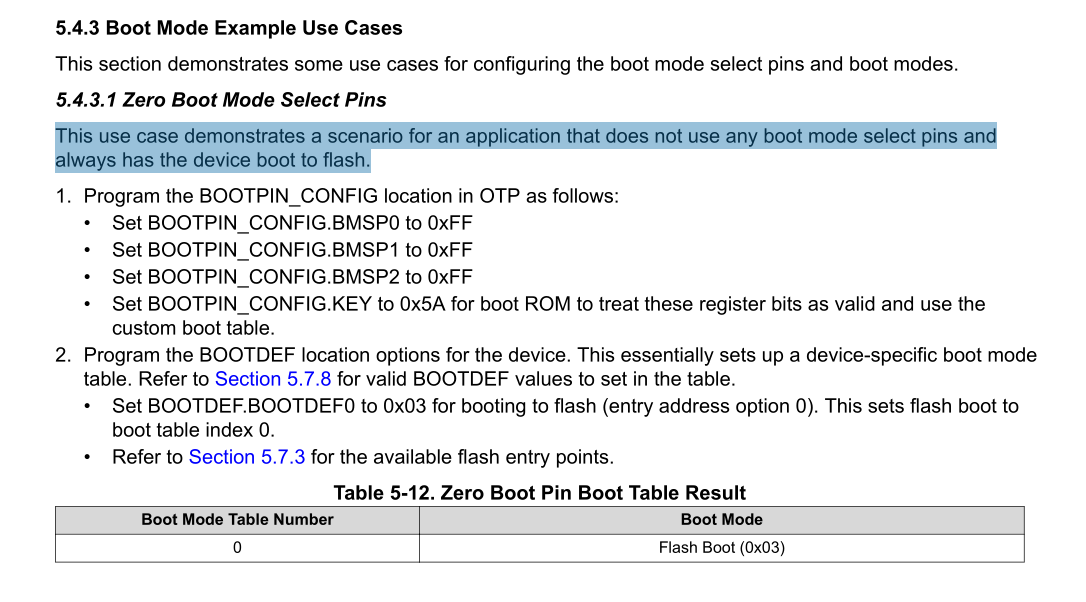

我在浏览手册的时候，看到有下图这种0模式，也能直接在flash启动程序的情况

特来请教，很着急

谢谢

5.4.3.1 的0模式选择引脚，是否需要硬件支持呢？（我设计的板子GPIO72和GPIO84没有接上拉，GPIO72接的SDRAM的DATA口，GPIO84悬空）
换句话说，我设计的这个板子，没有引脚的上拉支持，是否可以通过程序上的修改，最终实现一上电（程序之前烧写在了28388D的FLASH中了），程序就能自动运行？

有点絮絮叨叨了
抱歉

特来请教
感谢

你好，我先回答一下问题。
1、使用0引脚boot的话可以在不更改boot引脚的情况下，实现一上电程序就从FLASH自动运行。或者说，一旦更改为这种模式后芯片就不需要通过boot引脚来引导程序了。
2、我认为不需要硬件支持。即，即使所以GPIO被占用了，通过0引脚boot还是可以完成芯片上电从flash启动的过程。
至于程序修改，如之前跟你提过的，这个0引脚boot是芯片新开发的功能，之前没有关注过这个功能，所以直接修改我也把握不大。建议你前往英文E2E寻求一下帮助：e2e.ti.com/.../c2000-microcontrollers-forum

好，谢谢您。
如果，后面我想给电路板改版的话，加上boot引脚的硬件上拉支持。
这时候就需要将boot 引脚修改一下（我向将原来的GPIO72改成GPIO1，GPIO84改成GPIO2）
希望这个功能能得到咱们这边的帮助

打扰了
谢谢
