TMS320F280049: 三相vienna pfc 配置cmpss完成过流保护

zhuang Yin
Prodigy 105 points
Part Number: TMS320F280049


大家好，关于three-phase Vienna中的用cmpss 来完成过流保护我有一些疑问。

1.在文档“基于 Vienna 整流器且采用 C2000Tm MCU 的三相功率因数校正 (PFC) 参考设

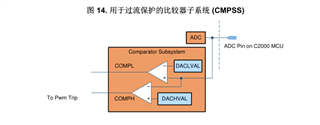

计”里过流保护原理图如下所示：

其中，DACHVAL 连接的是COMPH的”+”端

但在280049手册中-cmpss模块图如下所示：

DACHVAL连接的是COMPH的”-”端，和图14不同，

所以我该如何配置280049的cmpss，来完成过流保护的工作？

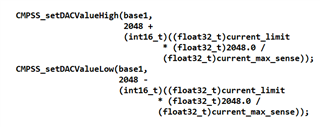

2.在ti官方程序"pfc3phvienna_F28004x"中我不太理解如下代码：

其中current limit=VIENNA_I_TRIP_LIMIT_AMPS

current_max_sense=VIENNA_VAC_TYPICAL_VOLTS

问题就是11和12 是如何得到的？以及DACH和DACL的计算依据是什么？

期待能得到你们的回复，谢谢！

  • +1
    Expert 2275 points

    1、第一幅图应该是画错了，AD信号都是进入比较器的正端（第二幅图是对的）。

    2、代码中11和12的值是根据实际电路计算得到的。12A是Vad=3.3v（即AD采样值到最大4095）时对应电流的最大值；11A是你期望比较器在这个点进行保护的设定值。当实际电流大于等于11A（即AD采样大于等于11/12*6096）时，CMPSS就保护了。

  • +1 回复 Aiden zhang
    Prodigy 105 points

    非常感谢您的帮助，Aiden，上面的问题我已经清楚了。

    我还有一个新问题，

    也是过流保护中，上面这部分代码在设置比较器时，low compare event 为什么要取反？它的作用是什么？

    期待您的回复。万分感谢！

  • +1 回复 zhuang Yin
    Expert 2275 points

    我对这个应用不是很了解，只是对芯片本身比较感兴趣。

    刚才看了一下，估计是PFC电感电流采样是以1.65v（即AD2048）作为中心点，2048~4095是正向电流，当采样值大于设定该范围内的某一值后CMPSS保护；0~2048是负向，当采样值小于设定该范围内的某一值后CMPSS保护;由于AD输输入都接在CMPSS的正端，所以负向保护时 CMPSS输出0，取反后输出1，和正向保持一致，用于保护电路。

    以上都是个人理解，一切以TI官方解释为准。

  • 0 回复 Aiden zhang
    Prodigy 105 points

    谢谢您的耐心解答，Aiden。这对我帮助很大。
