本次主要是在链接www.ti.com/.../tiduay6e.pdf Guide: TIDM-HV-1PH-DCAC Voltage Source Inverter Reference Design):
问题一:四个管子Q1,Q2,Q3,Q4分别对应EPWM1和EPWM2的引脚是什么?个人理解为下面的对应关系
Q1-----------------------PWM1B
Q2-----------------------PWM1A
Q3-----------------------PWM2B
Q4-----------------------PWM2A
问题二:当MCU输出PWM信号的时候PWM是否是下面的驱动方式

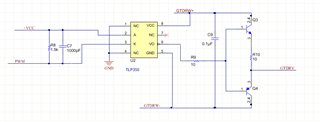

从上图可以看出PWM信号PWM从DSC输出后经过U2后驱动推挽电路,这时PWM输出刚好与GTDRV相反,因为这涉及到代码对应关系,故硬件我要弄明白,谢谢!
1、不是,对应的是
Q1-----------------------PWM1A
Q2-----------------------PWM1B
Q3-----------------------PWM2A
Q4-----------------------PWM2B
可以参考参考设计原理图第二页的原理图
2、你的原理图是哪里看到的?我在原理图中就看到上面截图的内容
关于参考设计的问题其实挺建议你去英文E2E问的,因为英文论坛上有产品线的工程师和BU,他们对参考设计非常熟悉。
我们这边一些细节问题大多也是要咨询他们才能知道,如果语言上有问题的话也可以整理好之后我们帮忙升级英文论坛。
