TMS320F28377D: AD采集

Sii

Prodigy 20 points

Part Number: TMS320F28377D

本人想用28377芯片的16位差分采集，但是接线之后用16位分辨率的数据转换公式处理不太对，但是将转换公式中的65536换成4096就对了，这是为什么，是16位坏了吗

2 年多前

0 Ben Qin 2 年多前

TI__Mastermind 39885 points

你好，你软件配置正确了吗？可能你使用的还是12位的ADC。

0 Sii 2 年多前回复 Ben Qin

Prodigy 20 points

正确配置过了，然后接线是A0和A1通道相减

0 Ben Qin 2 年多前回复 Sii

TI__Mastermind 39885 points

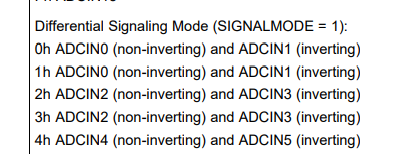

你使用的是什么模式？你注意到了下图两点吗？

0 Sii 2 年多前回复 Ben Qin

Prodigy 20 points

AdcSetMode(ADC_ADCA, ADC_RESOLUTION_16BIT, ADC_SIGNALMODE_DIFFERENTIAL);

AdcaRegs.ADCSOC0CTL.bit.CHSEL = 0; // 使用 ADCINA0 通道
AdcaRegs.ADCSOC0CTL.bit.ACQPS = 63; // 采样窗口长度
AdcaRegs.ADCSOC0CTL.bit.TRIGSEL = 1; // 使用软件触发

AdcaRegs.ADCSOC1CTL.bit.CHSEL = 1; // 使用 ADCINA1 通道
AdcaRegs.ADCSOC1CTL.bit.ACQPS = 63; // 采样窗口长度
AdcaRegs.ADCSOC1CTL.bit.TRIGSEL = 1; // 使用软件触发

基本就改了这几个配置，然后公式模样是16位的，就把65535换成4096就可以，不知道为什么

0 Ben Qin 2 年多前回复 Sii

TI__Mastermind 39885 points

使用了EALLOW语句吗？方便的话分享下程序。

0 Sii 2 年多前回复 Ben Qin

Prodigy 20 points

void ConfigureADC(void)
{
EALLOW;

// 配置 ADC 控制寄存器和电源控制寄存器
AdcaRegs.ADCCTL2.bit.PRESCALE = 6; // ADCCLK 分频器设置为 /4
AdcbRegs.ADCCTL2.bit.PRESCALE = 6; // ADCCLK 分频器设置为 /4
AdcdRegs.ADCCTL2.bit.PRESCALE = 6; // ADCCLK 分频器设置为 /4
AdcSetMode(ADC_ADCA, ADC_RESOLUTION_16BIT, ADC_SIGNALMODE_DIFFERENTIAL);
AdcSetMode(ADC_ADCB, ADC_RESOLUTION_12BIT, ADC_SIGNALMODE_SINGLE);
AdcSetMode(ADC_ADCD, ADC_RESOLUTION_12BIT, ADC_SIGNALMODE_SINGLE);

// 设置 ADC 的触发位置
AdcaRegs.ADCCTL1.bit.INTPULSEPOS = 1;
AdcbRegs.ADCCTL1.bit.INTPULSEPOS = 1;
AdcdRegs.ADCCTL1.bit.INTPULSEPOS = 1;

// 启动 ADC 电源
AdcaRegs.ADCCTL1.bit.ADCPWDNZ = 1;
AdcbRegs.ADCCTL1.bit.ADCPWDNZ = 1;
AdcdRegs.ADCCTL1.bit.ADCPWDNZ = 1;

EDIS;
}

void SetupADCSoftware(void)
{

EALLOW;
// 配置 ADC SOC0 和 SOC1
AdcaRegs.ADCSOC0CTL.bit.CHSEL = 0; // 使用 ADCINA0 通道
AdcaRegs.ADCSOC0CTL.bit.ACQPS = 63; // 采样窗口长度
AdcaRegs.ADCSOC0CTL.bit.TRIGSEL = 1; // 使用软件触发

AdcaRegs.ADCSOC1CTL.bit.CHSEL = 1; // 使用 ADCINA1 通道
AdcaRegs.ADCSOC1CTL.bit.ACQPS = 63; // 采样窗口长度
AdcaRegs.ADCSOC1CTL.bit.TRIGSEL = 1; // 使用软件触发

AdcbRegs.ADCSOC0CTL.bit.CHSEL = 0; // 使用 ADCINB0 通道
AdcbRegs.ADCSOC0CTL.bit.ACQPS = 14; // 采样窗口长度
AdcbRegs.ADCSOC0CTL.bit.TRIGSEL = 1; // 使用软件触发

AdcbRegs.ADCSOC1CTL.bit.CHSEL = 1; // 使用 ADCINB1 通道
AdcbRegs.ADCSOC1CTL.bit.ACQPS = 14; // 采样窗口长度
AdcbRegs.ADCSOC1CTL.bit.TRIGSEL = 1; // 使用软件触发

AdcdRegs.ADCSOC0CTL.bit.CHSEL = 0; // 使用 ADCINB0 通道
AdcdRegs.ADCSOC0CTL.bit.ACQPS = 14; // 采样窗口长度
AdcdRegs.ADCSOC0CTL.bit.TRIGSEL = 1; // 使用软件触发

AdcdRegs.ADCSOC1CTL.bit.CHSEL = 1; // 使用 ADCINB1 通道
AdcdRegs.ADCSOC1CTL.bit.ACQPS = 14; // 采样窗口长度
AdcdRegs.ADCSOC1CTL.bit.TRIGSEL = 1; // 使用软件触发

// 配置 ADC 中断控制
AdcaRegs.ADCINTSEL1N2.bit.INT1SEL = 1; // EOC1 生成 ADC 中断
AdcaRegs.ADCINTSEL1N2.bit.INT1E = 1; // 使能 ADC 中断
AdcaRegs.ADCINTFLGCLR.bit.ADCINT1 = 1; // 清除 ADC 中断标志

AdcbRegs.ADCINTSEL1N2.bit.INT1SEL = 1; //end of SOC1 will set INT1 flag
AdcbRegs.ADCINTSEL1N2.bit.INT1E = 1; //enable INT1 flag
AdcbRegs.ADCINTFLGCLR.bit.ADCINT1 = 1; //make sure INT1 flag is cleared

AdcdRegs.ADCINTSEL1N2.bit.INT1SEL = 1; //end of SOC1 will set INT1 flag
AdcdRegs.ADCINTSEL1N2.bit.INT1E = 1; //enable INT1 flag
AdcdRegs.ADCINTFLGCLR.bit.ADCINT1 = 1; //make sure INT1 flag is cleared
EDIS;
}

这是AD配置部分的代码
