请问大家，在“使用C2000可配置逻辑块(CLB)进行设计”这篇文献中，FSM状态机图是怎么得出来的，S0和S1代表什么状态？谢谢
您好
已经收到了您的案例，调查需要些时间，感谢您的耐心等待
您好，

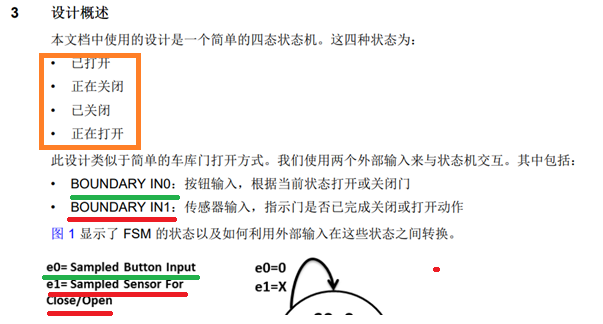

如图所示，S0与S1组合定义出了四种状态，状态间的转换通过检测输入的e0&e1的状态决定。
使用 C2000 可配置逻辑块进行设计
