尊敬的TI工程师您好，目前我使用官方例程用示波器查看输出波形，发现幅值在300mv左右，请问能否通过软件来放大这个信号电压，我好像没有在寄存器手册中找到对应可以放大的寄存器
已经收到了您的案例，调查需要些时间，感谢您的耐心等待。
通过软件直接放大可能不太可行，最可行的是修改反馈电阻网络，或者是外置运算放大器，总之需要从硬件方面考虑
感谢，请问反馈电阻网络指的是什么，能否详细说明一下
就是指输出端的分压电阻

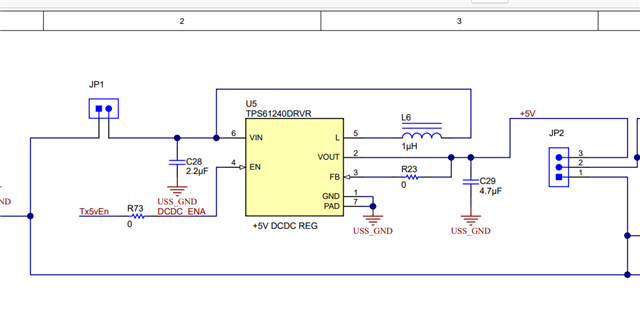

可是这个输出端好像没有分压电阻，只有个0Ω的
确实是这样。可以考虑外置运算放大器
请问是否有必要设计激励放大？为什么我看到别人设计电路都有个激励放大电路才能激励换能器，但是我在EVM430FR6043中只看到激励升压到5V的模块，且我没有开启5V，只是使用3.3V的发射电平，并且我能在GUI中ADC capture里有着良好的接收波形。所以我很困惑，这是否代表3.3V就已经可以激励换能器？不过我用示波器检测AFE CH0 in的接收信号的时候却得不到GUI中相同的接收信号波形。
评估板的换能器驱动是电压脉冲而非模拟放大，只是给客户参考，具体设计取决于客户自己。至于波形可能是测量方法问题。
