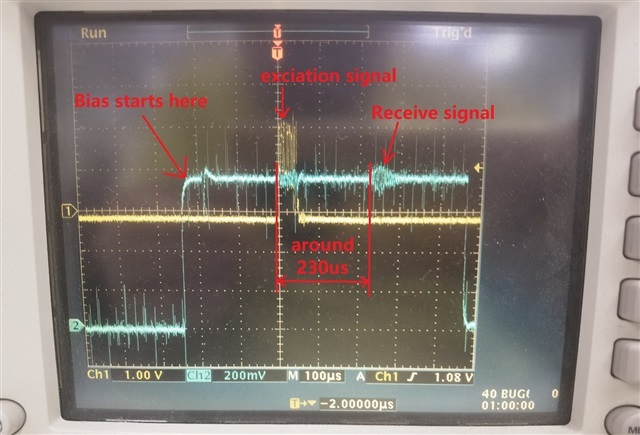

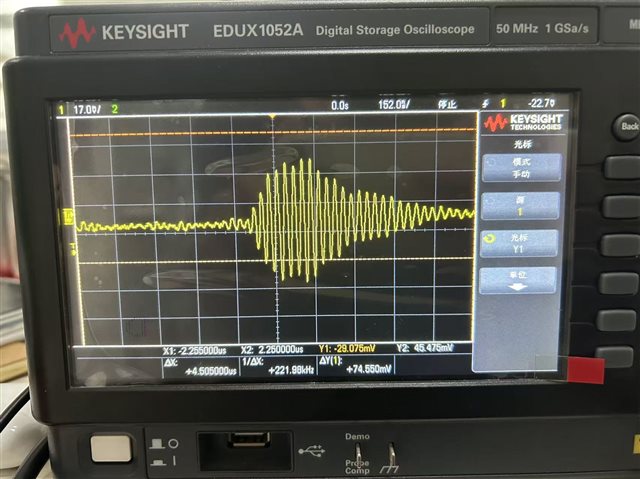

我在论坛的某一篇帖子里观察到这个的R16 R17，C11，C12的大小与原理图里不一样，这是为什么？以哪个为准？此外我该如何用示波器观测到经过PGA放大后波形（GUI中的波形）？目前我在J9中检测到的信号只有几十毫伏左右。
您好
已经收到了您的案例，调查需要些时间，感谢您的耐心等待

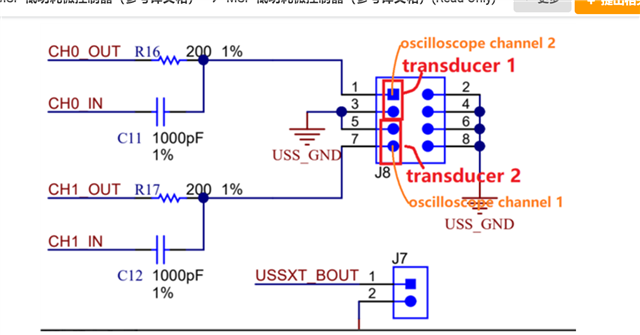

R16 R17、C11、C12用于水表应用。它们与用于燃气表应用的EVM430-FR6043设计不同。

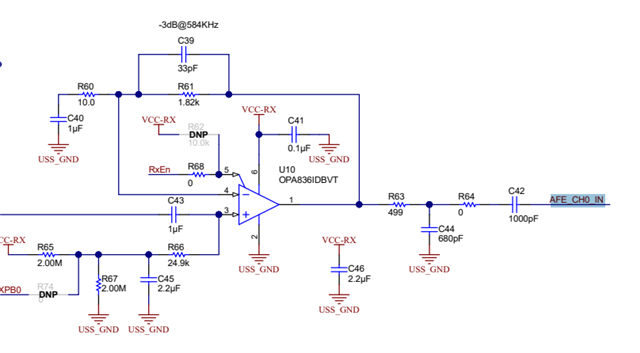

J9中的信号在外部OPA之后，在内部PGA之前。客户可以将PGA增益设置为0.1dB，以获得ADC捕获的相同信号电平。
感谢你的回复。

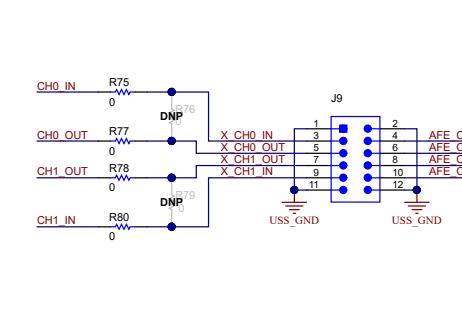

1、那么我用于气表的话，就是第二张图那样吗？是否需要将0欧姆电阻换成其他阻值？
2、那么我想用示波器监测PGA放大后的波形，需要将示波器探头夹在哪个位置呢？
期待你的回复
1.是的，用于燃气表应用。在第二张图片上保持相同的值。
2.你不能测量PGA放大的波形。因为PGA集成在MCU中，所以没有方法直接测量那里的信号。
