看数据手册没说这个引脚是怎么表示芯片的状态，从网上下载的例程直接就用MCU来判断这个引脚，
#pragma vector = PORT2_VECTOR
__interrupt void P2_ISR(void)
{
if(P2IFG|0xDF == 0xFF)//P2.5为高电平进入中断函数
{
P2IFG&=~(0x0020); //清除中断标志位
CC1101_OK = 1;
}
}
430 hao,

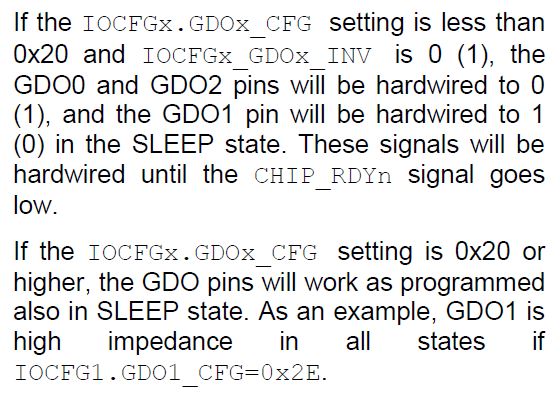

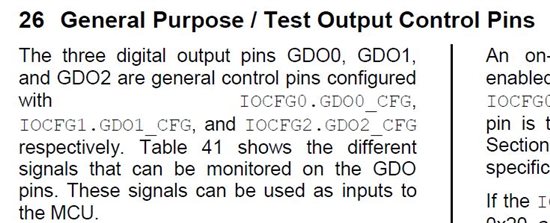

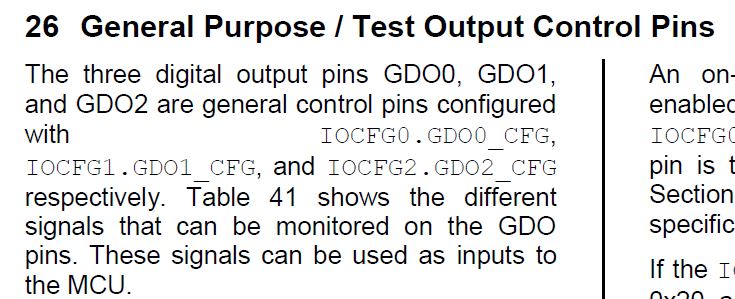

首先这个功能是需要配置的。具体参考手册下列部分。通过寄存器配对应功能和对应状态，Table41就是对应用来只是哪个功能。这样外部MCU才能用来检测对应中断。
例如：
设置IOCFG2.GDO2_CFG = 0x04, IOCFG2_GDO2_INV = 0,
Asserts when the RX FIFO has overflowed. De-asserts when the FIFO has been flushed.
则GDO2会在RX FIFO溢出时，IO口改变状态从0到1来指示，读取FIFO后恢复正常。
