关于MSP430FR2633的触摸按键PCB布局问题

jiaqing wang2
Prodigy 111 points
Other Parts Discussed in Thread: MSP430FR2633

用MSP430FR2633做触摸按键，采用互电容方式，官网上的建议一般是做成两个嵌套的空心方形铜箔，

那么请问下，能不能做成圆形的空心铜箔呢？

注意是互电容方式哦，不是自电容方式。

  • 0
    Guru 67475 points

    可以的。楼主可以参考CapTIvate™ Technology Guide

    http://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/CapTIvate_Design_Center/latest/exports/docs/users_guide/html/index.html

  • 0
    TI__Genius 17346 points

    jiaqing wang2 说：

    用MSP430FR2633做触摸按键，采用互电容方式，官网上的建议一般是做成两个嵌套的空心方形铜箔，

    那么请问下，能不能做成圆形的空心铜箔呢？

    注意是互电容方式哦，不是自电容方式。

    可以的，但是效果没有方形的好。请问你为什么要做成圆形的，是PCB面积限制么？

  • 0 回复 Ling Zhu2
    Prodigy 111 points

    是的。

    我用的是4*4的矩阵排列，整体的长宽有限制，不能太大了。

    请问有什么好的建议吗？

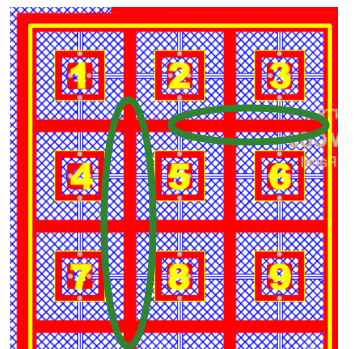

    另外，官网提供的图纸上，这个纵横交错的铜箔是做什么用的啊？也就是PROX网络。是否可以去掉？

  • 0 回复 jiaqing wang2
    TI__Genius 17346 points

    jiaqing wang2 说：

    是的。

    我用的是4*4的矩阵排列，整体的长宽有限制，不能太大了。

    请问有什么好的建议吗？

    另外，官网提供的图纸上，这个纵横交错的铜箔是做什么用的啊？也就是PROX网络。是否可以去掉？

    纵横交错的铜箔是用来做防水算法的，不需要的话可以去掉。

    按键间距可以再缩小，还是用方的吧。 单个按键不要小于10mm*10mm
