本人现在做基于MSP430AFE253 智能插座的研发，对于TI提供的技术资料“Implementation of a Single-Phase Electronic Watt-Hour Meter Using the MSP430AFE2xx “中的Figure 19. Schematic 1（TI slaa494.pdf）有以下疑问：

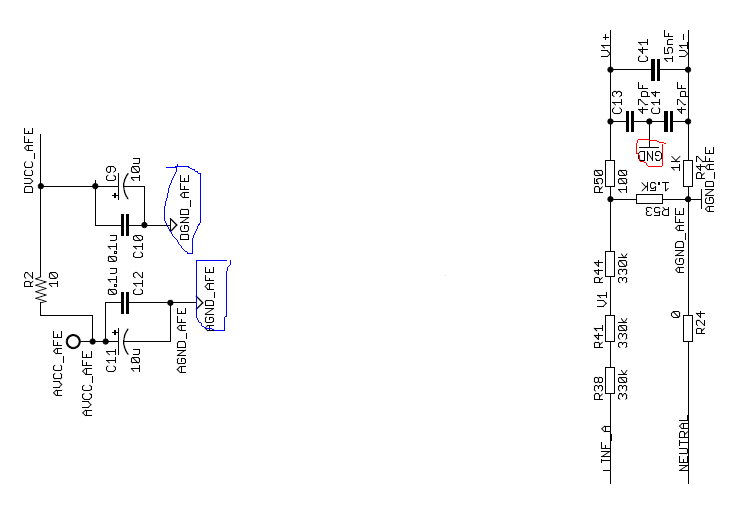

1、附件中“image000.jpg” 的GND(红线标注）连到哪里？
2、附件中“image000.jpg”的AGND_AFE与DGND_AFE（蓝线标注）怎么连接？
kan chen, 你好！
在一般电路设计中，为防止互相干扰，提高系统的EMI和EMC，都会将数字地和模拟地分开设计，最后通过一个电阻将两个地相连。在文档slaa494的24页有全部的Schemetic，你可以参考，下图是二者的连接方式。
kan chen, 你好！你下载的文档中有全的电路图，我查了一下，上面那个10 欧电阻与滤波电容配合使用，组成π 型滤波器电路。下面两个图是AGND_AFE和DGND_AFE的连接。其中模拟地AGND_AFE和NEUTRAL间通过0欧电阻相连。而DGND_AFE与NEUTRAL间通过一电感和0欧电阻相连。
