如何确认MSP-TS430RGZ48B开发板工作正常？

大家好：
经过简单测试J5的VCC和GND发现电压是3.0V， 所以工作正常，
但为什么5432参考代码的Timer中断不起作用？（）

#include <msp430.h>

int main(void)
{
WDTCTL = WDTPW + WDTHOLD; // Stop WDT
P1DIR |= 0x01; // P1.0 output
TA2CCTL0 = CCIE; // CCR0 interrupt enabled
TA2CCR0 = 50000;
TA2CTL = TASSEL_2 + MC_2 + TACLR; // SMCLK, contmode, clear TAR

__bis_SR_register(LPM0_bits + GIE); // Enter LPM0, enable interrupts
__no_operation(); // For debugger
}

// Timer2 interrupt service routine
#if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__)
#pragma vector=TIMER2_A0_VECTOR
__interrupt void TIMER2_A0_ISR(void)
#elif defined(__GNUC__)
void __attribute__ ((interrupt(TIMER2_A0_VECTOR))) TIMER2_A0_ISR (void)
#else
#error Compiler not supported!
#endif
{
P1OUT ^= 0x01; // Toggle P1.0
TA2CCR0 += 50000; // Add Offset to CCR0
}

P1.0的led没有反应吗？开发板上P1.0的跳线帽连接了吗？

 谢谢！

JP2的跳线帽已短接！各端口的电压输出正常！

但开发板LED灯没有反应， 而且进不了中断处理程序.

大家好：
主要认为不正常的问题如下四个：
1. MSP-FET430UIF调试器接入（一边是PC的USB， 另一边是MSP-TS430RGZ48B的开发板）后，只有红灯(Power) 亮， 而按照
手册上描述的绿灯（Mode）灭。
2. 仅仅能安装Win7系统， Win10系统安装失败
3. 即使没有连接MSP-TS430RGZ48B开发板, 任然单步调试成功， 进入不了Timer中断（与连接MSP-TS430RGZ48B开发板的效
果相同）
4. MSP-TS430RGZ48B开发板J5的VCC和GND电压是3.0V, 而且J1的7，8管脚有正弦波输出，但：开发板没有一个LED灯亮

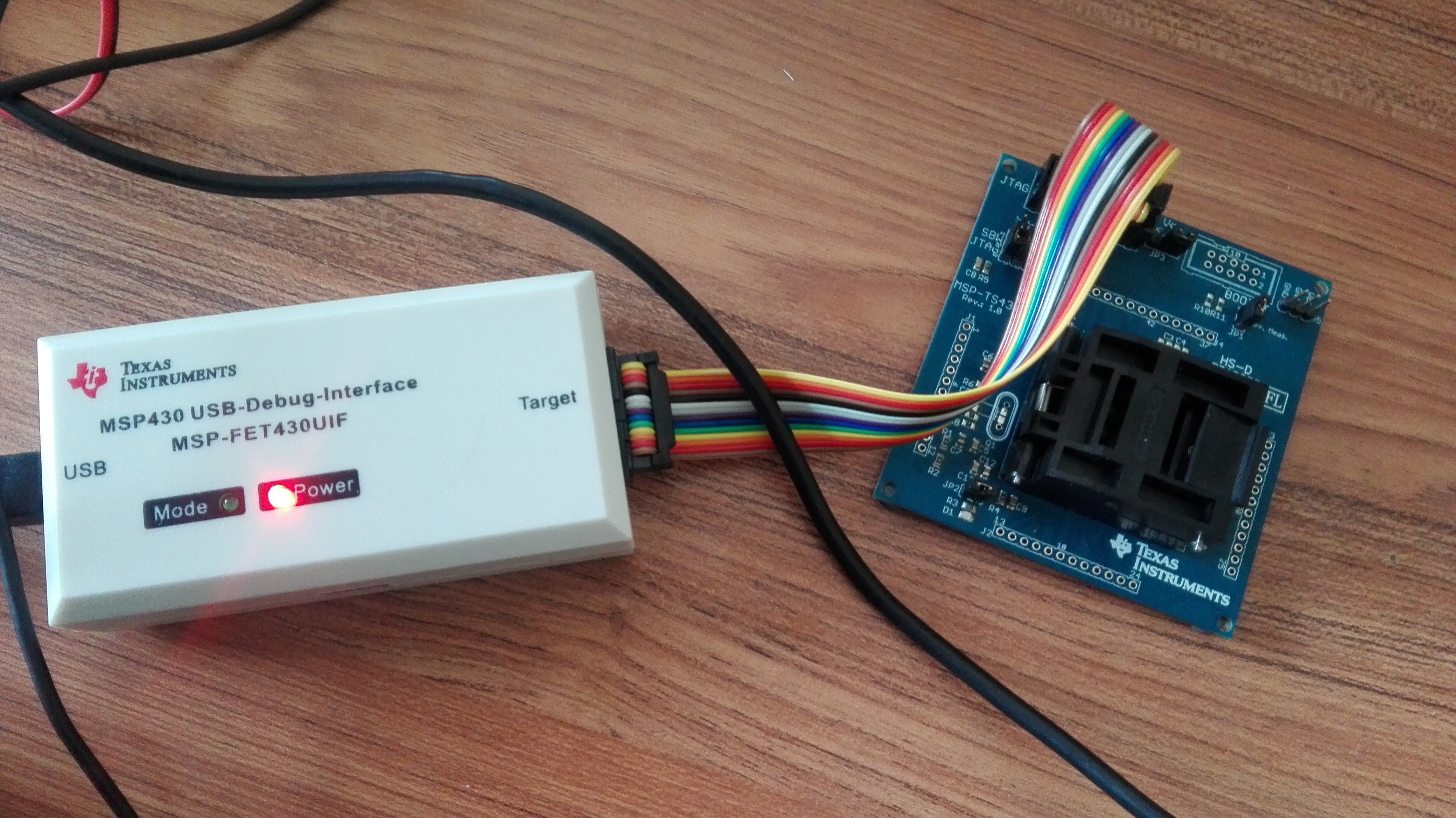

付两张图片， 请帮解释，

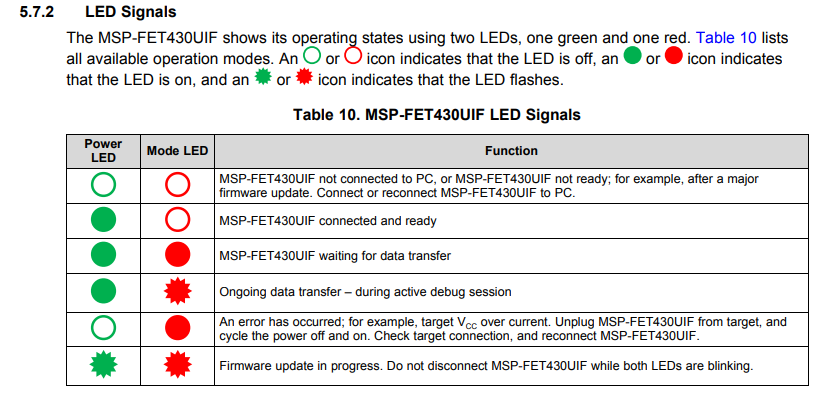

POWER灯亮MODE灯未亮表示 MSP-FET430UIF connected and ready

附链接 www.ti.com/.../slau647l.pdf

JP2的跳线帽短接后LED是应该亮的。建议您先使用外部供电试一下看灯是否会亮，另外您也可以尝试烧写其他例程进去看板子是否可以正常调试。

谢谢！

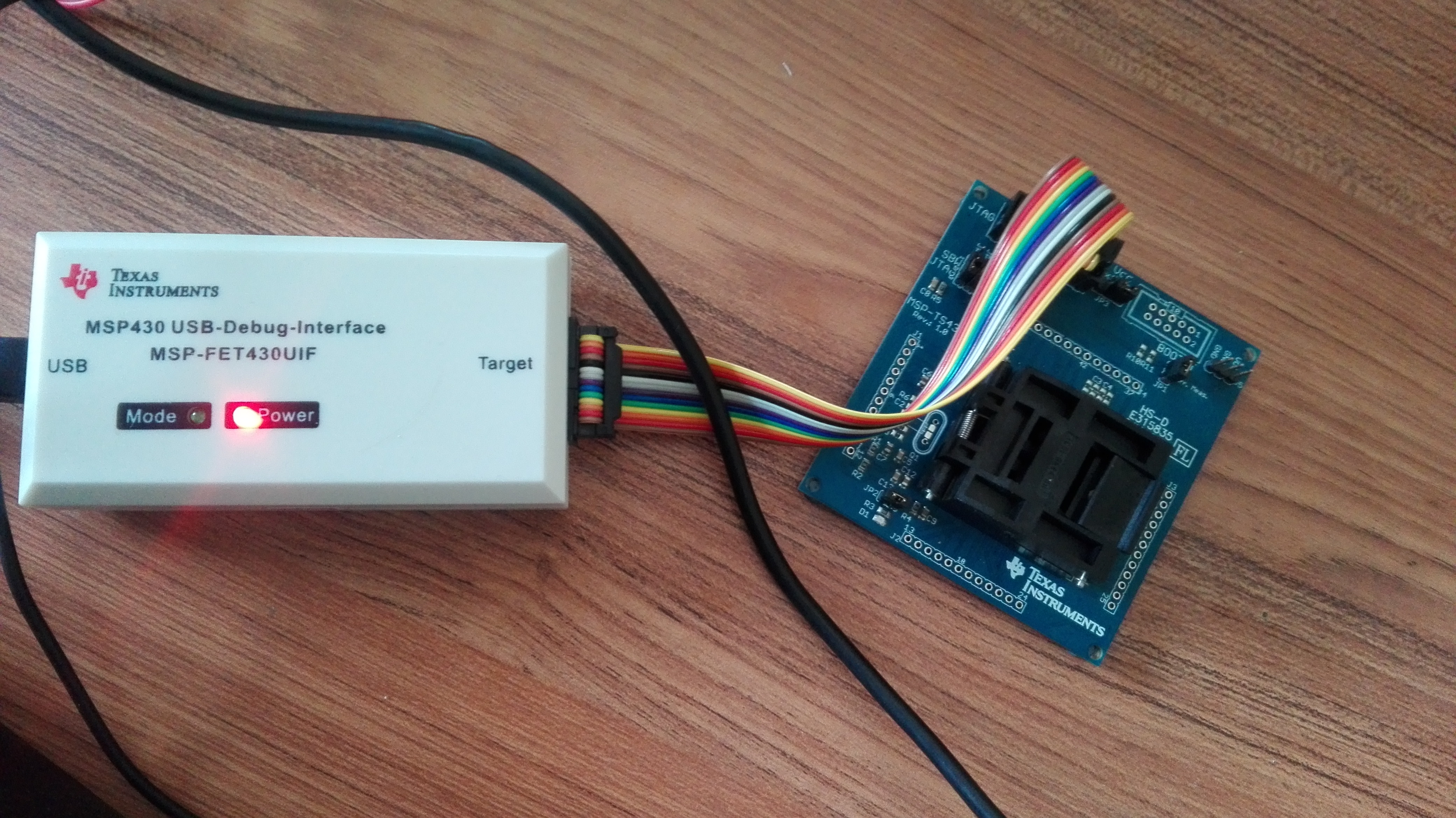

请帮仔细查看（前图）我们开发板运行时的状态， 似乎LED不亮，但（电压，振荡信号)都能测到，

我们的开发板有问题吗？

问题可能出在哪里？
