MSP430F449: MSP430F449 SIMO空闲状态为什么一直为高电平的原因？

发现是由于P3.1-P3.3端口设置与 SPI通信设置冲突导致：

P3SEL |= BIT1 + BIT2 + BIT3; //SPI引脚启用,作为片内外设的对外接口
P3DIR |= BIT1 + BIT3; //MO,CLK设为输出
P3DIR &= ~BIT2; //MI为输入
P3DIR |= BIT0;

SPI通信主机设置：

//UxCTL控制寄存器
U0CTL |= SWRST; // 复位SPI功能

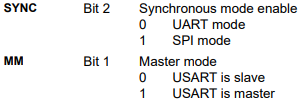

U0CTL |= MM; // 主模式
U0CTL |=SYNC; // 同步 SPI模式
U0CTL |=CHAR; // 8位数据模式
//UxCTL发送控制寄存器
U0TCTL |=STC;
//U0TCTL &= ~SSEL0;
U0TCTL |= SSEL0; // SSEL1 时钟源选择ACLK
U0CTL &= ~CKPL; // 时钟空闲状态下为低电平
U0CTL &= ~CKPH; //时钟相位选择=0
//UxBR0、UXBR1波特率选择寄存器0和1
U0BR0 = 0x03; // 03使用32768Hz晶体波特率32768/9600=3.413
U0BR1 = 0x00; //00
U0MCTL = 0x4A; // 小数波特率调整因子
//模块功能使能寄存器
ME1|=USPIE0; //
U0CTL &= ~SWRST; // 使能SPI功能,从复位模式下运行
//中断使能
//IE1|= URXIE0; //UTXIE0; //
//IE1|= UTXIE0;

//中断标志寄存器
IFG1 &=~URXIFG0; // 清除接收和发送中断标志
//IFG1 &=~UTXIFG0; //接收中断标志位默认为零

不知道怎么解决？

您好，您把这两行注释掉试一下：

?? ? 说：

P3DIR |= BIT1 + BIT3; //MO,CLK设为输出
P3DIR &= ~BIT2; //MI为输入

您好！按照您说的建议试验了，还是不行，空闲时一直高电平有效！

//P3DIR |= BIT1 + BIT3; //MO,CLK设为输出
//P3DIR &= ~BIT2; //MI为输入

您好，我下周回来之后再帮您看一下

?? ? 说：

发现是由于P3.1-P3.3端口设置与 SPI通信设置冲突导致

您是如何做出这样的判断的？

可以正常通信吗？通信的时候还会保持高电平吗？

空闲状态一直是高电平有效，相当于把SPI的设置模式改变了，跟时间芯片不能正常通讯！

设置的时钟极性为0而实际为1

如果单独设置SPI的参数 不设置 P3.1-P3.3 正常 ，一旦设置了模块功能，时钟极性瞬间就变为高电平

您的意思就是，在配置SPI时，如果不配置P3.1-P3.3，就不会出现您说的问题吗？

从实际测量的波形上看，是这样的！单独设置SPI的极性及相位，可以，配置模块功能就不行了！不知道什么原因？

您是需要将这3个管脚复用吗？

例程中在配置SPI时只配置了P3SEL这个寄存器，这就是我刚开始为什么让您将另外两行代码注释掉的原因。

例程的参考价值同样很重要。

这三个管脚必须复用啊，如果不设置无法实现SPI通讯功能！

我的意思是您还需要将它当GPIO用吗？

配置成SPI，只需要设置P3SEL就可以了，不需要设置方向寄存器。

您也说了，不配置方向寄存器就能正常工作。

配置SPI +
P3SEL |= BIT1 + BIT2 + BIT3; //SPI引脚启用,作为片内外设的对外接口
P3DIR |= BIT1 + BIT3; //MO,CLK设为输出
P3DIR &= ~BIT2; //MI为输入

必须配置才能通讯！

这样通讯SPI模式不正确，造成无法与时间芯片通讯！

我似乎找到问题所在了：

你的意思保证或门必须为低电平，STC必须设置为0？那样发送缓存标志位正常，而接收缓存寄存器标志位始终无法收到置位信号，一直等待状态程序处于死循环！

这款芯片时间比较早了，各种手册的写法和现在的也不太一样；我手里暂时也没有这块板卡。

我加您好友了，您把您的代码发过来，我找人帮您看一下。

已发！

您的工程名中包含非ASCII字符，我们这边无法导入，您能修改一下工程名称吗？

您好，之前有一个地方回复错您了。

Yale Li 李耀先 说：

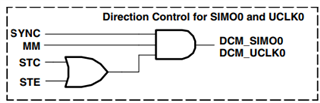

这个框图表示的是相关IO口的方向控制。

可以看到其实不需要配置IO口的方向寄存器就能控制相关IO口在SPI模式下的方向。

例程中也确实没有配置方向寄存器。

还有例程中是先配置USART模块，最后才进行与IO相关的配置的。

如果不设置I/O读不到接收的缓存数据！

您好，请提供合适的CCS工程，以方便我们帮您检查。
