MSP430F5529: MSP430F5529: RTOS TIMER Control

Part Number: MSP430F5529
Other Parts Discussed in Thread: SYSBIOS

大家好:

1. 想請問MSP430F5529 在使用RTOS下使否能製作TIMER_A的ISR?

2. MSP430F5529在RTOS下,是否能創造一個3us的timer出來?

3. MSP430F5529在RTOS下是否可以使用 #pragma vector=TIMER1_A0_VECTOR,因為設定後compiler都會顯示錯誤

    (Description Resource Path Location Type symbol "__TI_int59" redefined: first defined in "./main.obj"; ....)

  • Hi Zheng Wei Huang,

    1. 可以,这个属于硬件中断;

    2. 可以,不过取决于您的时钟配置,低速时钟应该是不行的;

    3. 我询问下相关工程师后回复您。

  • Hi Yale,

    1. 可以,这个属于硬件中断;>>> 請問要怎樣實作,目前沒有找到相關文件說明

    2. 可以,不过取决于您的时钟配置,低速时钟应该是不行的  >>> MSP430F5529在TI-RTOS下是使用SMCLK,請問有辦法達到0.3us嗎?

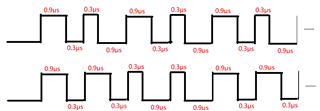

    3. 我目前想要在MSP430F5529且使用TI-RTOS下產生下列waveform,請問有辦法做到嗎? 如果可以,要怎麼實作或文件說明呢?

    謝謝。

  • Hi Zheng Wei Huang,

    我再询问下相关工程师

  • 3. MSP430F5529在RTOS下是否可以使用 #pragma vector=TIMER1_A0_VECTOR,因為設定後compiler都會顯示錯誤

        (Description Resource Path Location Type symbol "__TI_int59" redefined: first defined in "./main.obj"; ....)

    有没有尝试使用一下TIMER例程中的格式(如下方所示)去定义TIMER的ISR?

    Fullscreen
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    // Timer0 A0 interrupt service routine
    #if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__)
    #pragma vector=TIMER0_A0_VECTOR
    __interrupt void TIMER0_A0_ISR(void)
    #elif defined(__GNUC__)
    void __attribute__ ((interrupt(TIMER0_A0_VECTOR))) TIMER0_A0_ISR (void)
    #else
    #error Compiler not supported!
    #endif
    {
    P1OUT ^= 0x01; // Toggle P1.0
    }
    XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

  • 1. 可以,这个属于硬件中断;>>> 請問要怎樣實作,目前沒有找到相關文件說明

    https://software-dl.ti.com/dsps/dsps_public_sw/sdo_sb/targetcontent/tirtos/index.html

    SDK中有例程,下载链接↑↑↑;

    用户指南:spruhu4e_TI-RTOS 2.20 for MSP43x Getting Started Guide

    2. 可以,不过取决于您的时钟配置,低速时钟应该是不行的  >>> MSP430F5529在TI-RTOS下是使用SMCLK,請問有辦法達到0.3us嗎?

    时钟信号选择SMCLK是可以的,但是时钟源要选择高速时钟源(比如XT1CLK);

    3. 我目前想要在MSP430F5529且使用TI-RTOS下產生下列waveform,請問有辦法做到嗎? 如果可以,要怎麼實作或文件說明呢?

    如回复1。

    --

    如果您哪里还有什么不明白的地方,请告诉我们

  • Hi Yale,

    我就是按照這方式去compiler才出現(Description Resource Path Location Type symbol "__TI_int59" redefined: first defined in "./main.obj"; ....)

  • Hi Yale,

    MSP430F5529在TI-RTOS下,能否使用PWM+DMA去產生如上的波型?

    如果能,該如何實作?

    謝謝。

  • Hi Zheng Wei Huang,

    我就是按照這方式去compiler才出現(Description Resource Path Location Type symbol "__TI_int59" redefined: first defined in "./main.obj"; ....)

    跟进过去了;

    MSP430F5529在TI-RTOS下,能否使用PWM+DMA去產生如上的波型?

    可以。

    SDK中有PWM的例程。

    如果您对RTOS不是很熟悉的话,建议不要使用这种方式

  • Hi Yale,

    1. 跟进过去了;>>> 這是什麼意思?

    2. 我知道一般PWM怎麼去使用,但如何做到可以一直切換duty cycle部分呢?(如我上述波型)

    3. 你是指說在RTOS下,不適合使用DMA方式來產生一組可任意修改duty的PWM嗎? 為什麼?

    謝謝。

  • Hi Zheng Wei Huang,

    1. 跟进过去了;>>> 這是什麼意思?

    我把您提供的信息跟进给相关的工程师了。

    请提供一下您的工程,我们的工程师帮您调试一下;

    2. 我知道一般PWM怎麼去使用,但如何做到可以一直切換duty cycle部分呢?(如我上述波型)

    有关DMA-PWM我需要再看一下相关的部分后回复您;

    3. 你是指說在RTOS下,不適合使用DMA方式來產生一組可任意修改duty的PWM嗎?

    不是。我们推荐熟悉RTOS的用户来使用RTOS进行开发。

    --

    谢谢

  • Hi Yale,

    我簡單執行下列程式碼在TI-RTOS下,compiler就有error了

    /* XDCtools Header files */
    #include <xdc/std.h>
    #include <xdc/runtime/System.h>

    /* BIOS Header files */
    #include <ti/sysbios/BIOS.h>
    #include <ti/sysbios/knl/Task.h>

    /* TI-RTOS Header files */
    #include <ti/drivers/GPIO.h>

    /* Board Header file */
    #include "Board.h"
    #include "driverlib.h"

    #define COMPARE_VALUE 50000

    void main (void)
    {
    //Stop WDT
    WDT_A_hold(WDT_A_BASE);

    //Set P1.0 to output direction
    GPIO_setAsOutputPin(
    GPIO_PORT_P1,
    GPIO_PIN0
    );

    //Start timer in continuous mode sourced by SMCLK
    Timer_A_initContinuousModeParam initContParam = {0};
    initContParam.clockSource = TIMER_A_CLOCKSOURCE_SMCLK;
    initContParam.clockSourceDivider = TIMER_A_CLOCKSOURCE_DIVIDER_1;
    initContParam.timerInterruptEnable_TAIE = TIMER_A_TAIE_INTERRUPT_DISABLE;
    initContParam.timerClear = TIMER_A_DO_CLEAR;
    initContParam.startTimer = false;
    Timer_A_initContinuousMode(TIMER_A1_BASE, &initContParam);

    //Initiaze compare mode
    Timer_A_clearCaptureCompareInterrupt(TIMER_A1_BASE,
    TIMER_A_CAPTURECOMPARE_REGISTER_0
    );

    Timer_A_initCompareModeParam initCompParam = {0};
    initCompParam.compareRegister = TIMER_A_CAPTURECOMPARE_REGISTER_0;
    initCompParam.compareInterruptEnable = TIMER_A_CAPTURECOMPARE_INTERRUPT_ENABLE;
    initCompParam.compareOutputMode = TIMER_A_OUTPUTMODE_OUTBITVALUE;
    initCompParam.compareValue = COMPARE_VALUE;
    Timer_A_initCompareMode(TIMER_A1_BASE, &initCompParam);

    Timer_A_startCounter( TIMER_A1_BASE,
    TIMER_A_CONTINUOUS_MODE
    );

    //Enter LPM0, enable interrupts
    __bis_SR_register(LPM0_bits + GIE);

    //For debugger
    __no_operation();
    }

    //******************************************************************************
    //
    //This is the TIMER1_A3 interrupt vector service routine.
    //
    //******************************************************************************
    #if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__)
    #pragma vector=TIMER1_A0_VECTOR
    __interrupt
    #elif defined(__GNUC__)
    __attribute__((interrupt(TIMER1_A0_VECTOR)))
    #endif
    void TIMER1_A0_ISR (void)
    {
    uint16_t compVal = Timer_A_getCaptureCompareCount(TIMER_A1_BASE,
    TIMER_A_CAPTURECOMPARE_REGISTER_0)
    + COMPARE_VALUE;

    //Toggle P1.0
    GPIO_toggleOutputOnPin(
    GPIO_PORT_P1,
    GPIO_PIN0
    );

    //Add Offset to CCR0
    Timer_A_setCompareValue(TIMER_A1_BASE,
    TIMER_A_CAPTURECOMPARE_REGISTER_0,
    compVal
    );
    }

  • Hi Zheng Wei Huang,

    方便的话把您的工程打包上传一下,我们的工程师帮您调试一下

  • Hi Yale,

    1. 附上    MSP430F5529_TIMER.zip  (使用的RTOS版本為: tirtos_msp43x_2_20_00_06)

    2. 請問能否順便教學在TI-RTOS下如何在MSP430F5529上使用PWM+DMA來改duty的功能嗎?

    謝謝。

  • Hi Zheng Wei Huang,

    1. 附上    MSP430F5529_TIMER.zip  (使用的RTOS版本為: tirtos_msp43x_2_20_00_06)

    我已经提交给相关工程师了;

    2. 請問能否順便教學在TI-RTOS下如何在MSP430F5529上使用PWM+DMA來改duty的功能嗎?

    这个问题我也已经向相关工程师咨询了。

    --

    感谢您的耐心等候,有了结果我会第一时间回复

  • 1. 要创建中断ISR,需要在TI-RTOS中创建Hwis。更多信息,您可以参考本文档第 3.4 节,其中有创建的示例:

    spruex3v_SYS/BIOS (TI-RTOS Kernel) User's Guide (Rev. V)

    2. 您只需要为DMA的single destination设置一个增加的源。一般使用第二个TIMER触发DMA;因为您想通过TI-RTOS的task来控制,所以触发源应该是SW。

    这个帖子是针对TI-RTOS的training:

    https://e2e.ti.com/support/processors-group/processors/f/processors-forum/840835/faq-where-can-i-find-ti-rtos-or-sys-bios-faqs

    我们没有任何可用的TI-RTOS示例,这与我们对MSP430上的TI-RTOS的支持程度有关。
