MSP430F5529lp 的仿真问题

楼主你好！

1、楼主能否截个图，IAR开发环境的debugger配置的图；

2、再接一个系统里面的设备管理器的图；

3、样片的问题可以联系当地的TI代理商，帮忙申请。

你好，截图我已经打包放在附件了，麻烦你帮我看下有什么问题，谢谢！

Hi Liang,

  MSP430G5529 Launch pad 是自带ez430烧写器的。你直接通过USB线将靠近S1，S2两个按钮的那个USB口和电脑相连。然后在靠近RST 5529的那个按键的旁边power sel的开关选择中间那档，也就是ez供电。

在IAR中，选择的烧写器是TI MSP430 USB口。不是MSP-FET430UIF。

如果你是通过外部的烧写器，即我们的MSP-FET430UIF，即通过标准的14脚的JTAG烧写，那你需要设置POWER SEL位JTAG，IAR里面选择MSP-FET430UIF。

另外我们的SBW是两线制烧写方式，即采用芯片的RST和TEST管脚，JTAG则是采用标准的14脚烧写。

谢谢

ken

你好，靠近S1、S2两个按钮的USB口？就是P2.1和P1.1的那连个按钮吧？那里哪有USB口？就只有一个USB口在对面。

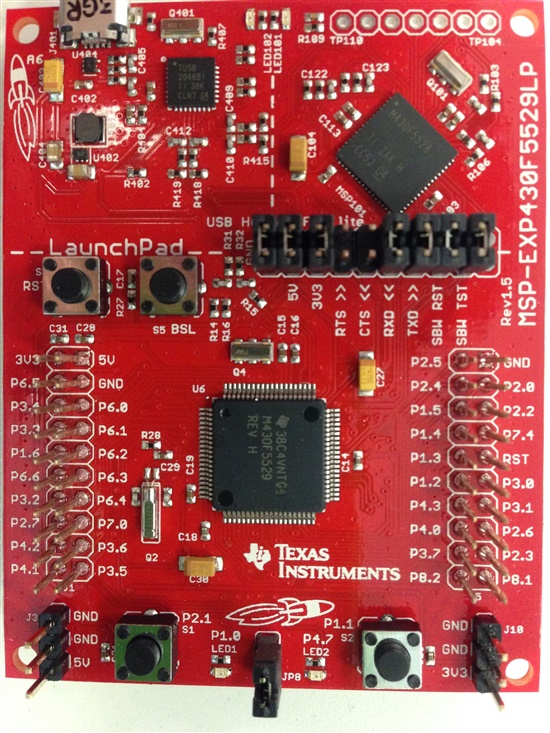

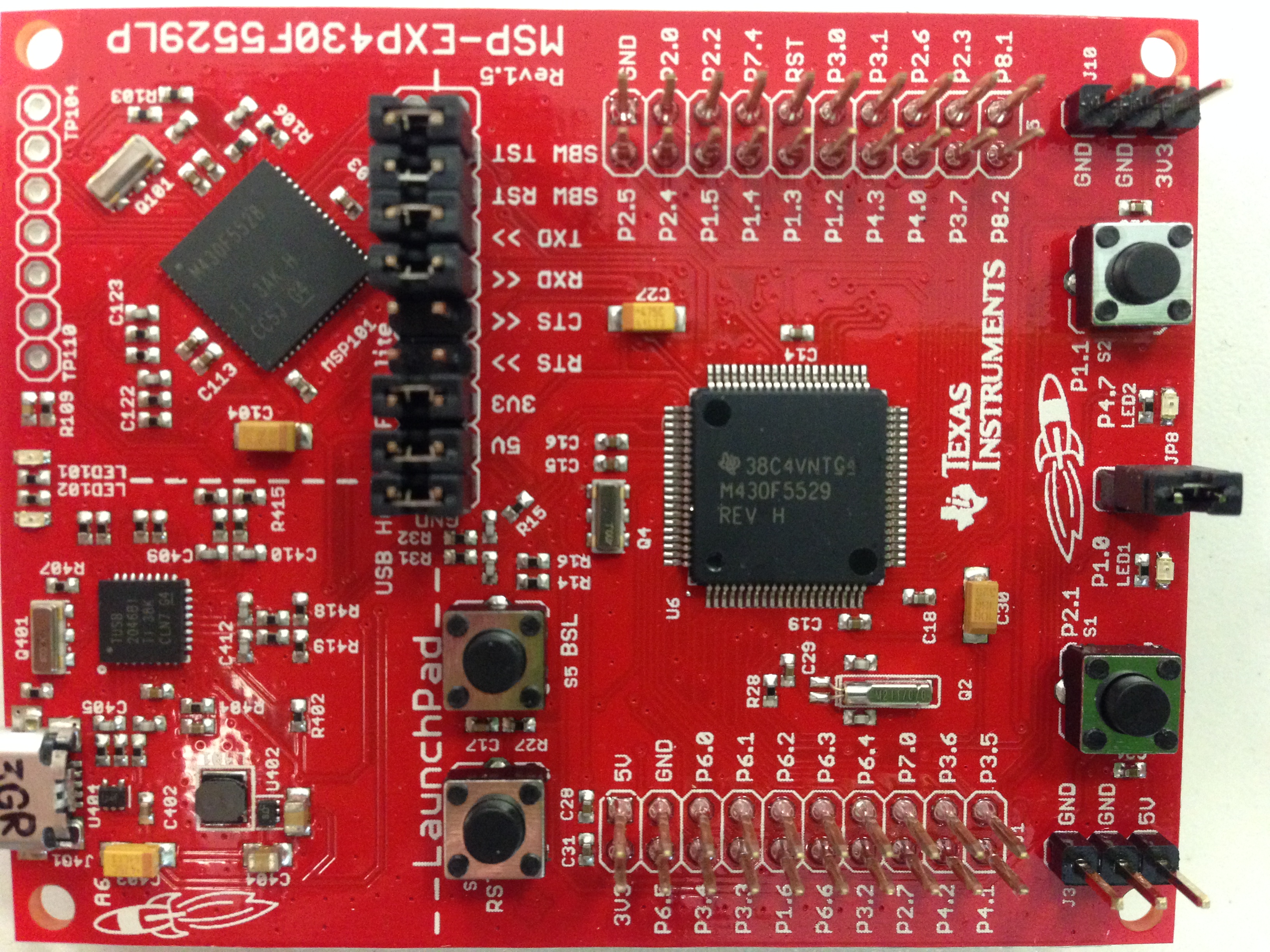

我的附件有我买的LP板子的照片，你可以看下。板子上我能设置的只有eZFET那几个跳线开关：GND、5V、3V3、RTS、CTS、RXD、TXD、SBW RST、SBWTST

再就是S1和S2之间有个跳线

Hi liang,

  不好意思，事先没看你的图片。我描述错了，那是我们另外一款关于MSP430F5529的板子。

你的这款板子是只有ez430调试接口的。你还是通过USB口和电脑连接。关于那些跳线帽，它里面包含了串口和调试口。如果可以的话，你可以把他们都用跳线帽合上。SBWRST和SBWTEST是烧写的接口线。

  你在IAR的debugger那张图里面，关于Driver的选项，除了FET debugger，你看看还有没有其他类似USB debugger的选项。

其他的配置，暂时没有看到有什么问题

谢谢

ken

你好，在Driver 里除了FET debugger 还有就是Simulator，这个可以么？

Hi liang,

这个simulator只是IAR软件的模拟仿真，它不会把程序烧写到芯片里面的。

这样吧，我正在装IAR 430的版本，我这边先试一下，待会再答复你。

谢谢

ken

嗯，好的，麻烦你了

楼主你好！

你的环境配置没有问题，请问你的IAR是什么版本的？连接 新的MSP430F5529LP 第一次会提示升级固件，有没有这个过程？

你好，我用的是5.50的版本。我是在WIN7的电脑上连接的，不记得当初有没有和驱动一起安装了。

印象中好像没有提示要升级固件什么的。

Hi liang,

 我刚试了一下，按你的配置，程序是可以正常烧写到板子上的。

你放不方便把你的工程文件上传一下，我可以帮你测一下，看看到底是硬件问题，还是工程文件问题，亦或是你电脑驱动的问题。

谢谢

ken

你好，我就是简单的新建了个工程，代码是复制的示例代码。那几个跳线你是怎么配置的呢？

楼主，开发板出厂的跳线配置就可以。有可能是iar

版本过低，请更新到5.6。另外，用ccs也可以。

你好，我的跳线被我搞乱了，我自己试了几种，最开始的我也试过。麻烦你还是把出厂的跳线设置发个照片或者叙述一下给我，谢谢！

你好，还有个问题想咨询你一下，是关于5系列单片机的JTAG仿真的问题的。附件内有你们公司推荐的JTAG接口图，我想问的是TEST/VPP这个JTAG使能管教是在仿真的时候接VCC么？（仿真的时候接上VCC，仿真完成后悬空？）

还有就是，我看你们提供的JTAG14接口的定义好像和我找的接口定义不是很一致，不过这个问题倒不是很大，我可以自己去设置。我想说的是，你能给我个标准的完全的14pin的JTAG管教定义么？

谢谢！

Hi liang,

 跳线的话，你把5V，3V GND SBWTEST，SBWRST这几个脚接上是用于芯片烧写的。其他的几个是MCU的UART口通信的。

谢谢

ken

Hi liang，

 另外关于这款板子的其他资料，user guide和出厂的图片，以及相关的原理图都可以在下面的链接里找到：

http://www.ti.com/tool/msp-exp430f5529lp

你可以自己看看。

谢谢

ken

请问，这个问题你是如何解决的？

遇到的问题和楼主的一样，用的IAR版本也是5.5，设置没问题，下载遇到错误，板上的跳线帽没变化，驱动但是下载还是有错误，两天了还没解决啊

你好，

完整的定义见附件手册！
