关于MSP430F2272的下载口

veron liu

采用JTAG 四线制下载，那个TEST/SBWTCK该怎么接，接电，接地，还是必须和USB FET仿真器连接，看不明白，求教，多谢

0 Susan Yang 10 年多前

TI有一份专门的文档，您可以参考下 http://www.ti.com.cn/cn/lit/ug/zhcu029g/zhcu029g.pdf?keyMatch=MSP430%20jtag&tisearch=Search-CN-TechDocs

0 Ken Wang 10 年多前

veron,

如果用四线制的话，也可以直接连接到USb FET的管脚上，但是具体哪个管脚需要看你用的芯片。

不同的系列有不同的规定，你可以参考上面提供的文档看看。

还有一种方式是查看我们430 launchpad的硬件电路图，那上面默认用的就是4线制的烧写模式。

谢谢

0 灰小子 10 年多前回复 Ken Wang

Guru 67475 points

有各种仿真器的硬件接口的详细介绍

0 kqian0327 10 年多前

你好，

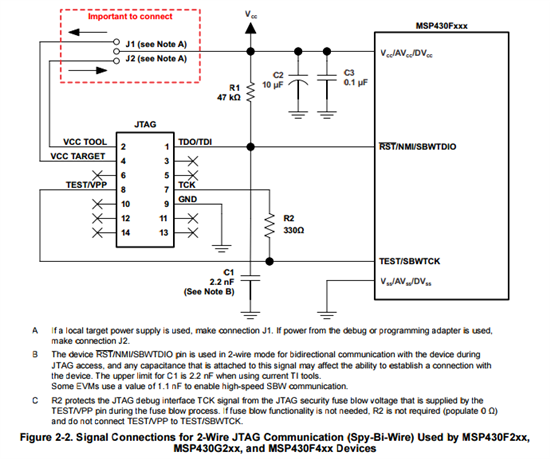

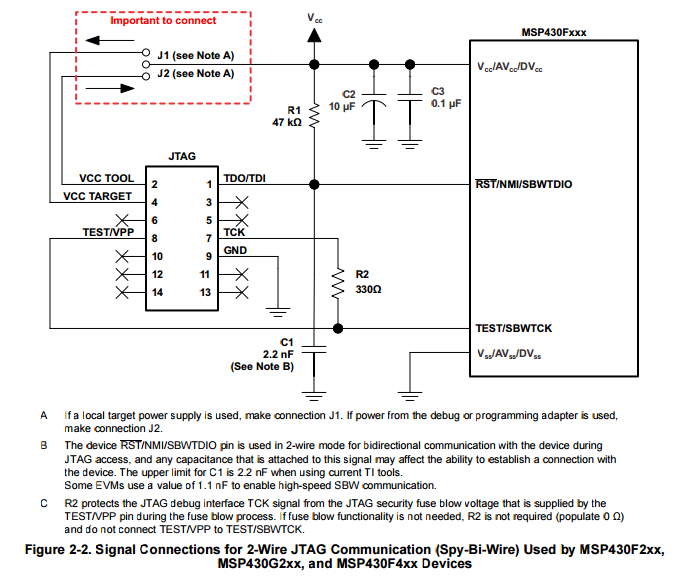

SBW的接线方式在http://www.ti.com.cn/cn/lit/ug/zhcu029g/zhcu029g.pdf?keyMatch=MSP430%20jtag&tisearch=Search-CN-TechDocs这篇文档里面有详细说明，我把接线图放在下面供你参考：

上图是利用TI UIF仿真器的接线图。

如果你手上有MSP430 launch pad，launchpad上有板载仿真器，你可以直接把对应的TEST,RST接到你的目标板上。
