【走进TM4C123GXL的世界】序列之1：EK-TM4C123GXL开发板介绍

3.EK-TM4C123GXL开发板电源。如下图所示：

3.复位电路，低电平有效复位，当按键按下时，为低电平。如下图所示：

4.时钟电路，16Mhz晶振(Y2)提供给处理器，通过内部PLL，倍频后再给内核和外设使用，晶振32.768KHz(Y1)用于休眠系统的时钟源。如下图所示：

5.用户按键，按键按下时，IO口接地，为低电平，其中GPIO-PF4对应按键SW1，GPIO-PF0对应按键SW2。如下图所示：

6.用户按键和LED灯显示。板子带一个三色LED灯，位于复位按键下边。IO口输出高电平时，三极管导通，LED灯亮。其中：GPIO-PF1对应RGB LED(红色)、GPIO-PF2对应RGB LED(蓝色)、GPIO-PF3对应RGB LED(绿色)

7.虚拟串口，当开发板连接到电脑时，作为调试器的同时，也会有一个虚拟的串口可以使用。处理器上使用的串口引脚为：PA0-UART0-RX、PA1-UART0-TX。如下图所示：

8.撒旦法开发板板自带一个板上 ICDI（ In-Circuit Debug Interface），通过 USB 先连接电脑后即可使用。ICDI 可用于编程或者调试 TM4C123GH6PM。支持 LM Flash Programmer 或者兼容的工具。注意 ICDI 仅支持 JTAG 调试。其它的调试接口可以俩接到 SWD（Serial Wire Debug）和 SWO。 其中：PC0对应TCK/SWCLK、PC1对应TMS/SWDIO、PC2对应TDI、PC3对应TDO/SWO。如下图所示：

9.9.USB接口电路。一般情况，可以直接连接USB接口电路。要使能 OTG功能，需要焊接板子上的电阻 R25和R29（两个均为0欧）。电阻将 USBID、USB Vbus信号分别连接到芯片的 PB0、 PB1 上； 同时，引脚PB0和PB1必须配置成USB 引脚模式。因为 PB0、 PB1也作为扩展引脚上，为了避免器件损坏，当R25和R29电阻焊接时，外接BoostPack要特别注意PB0和PB1这两跟引脚不能使用。如下图所示：

未完待续，继续连载！

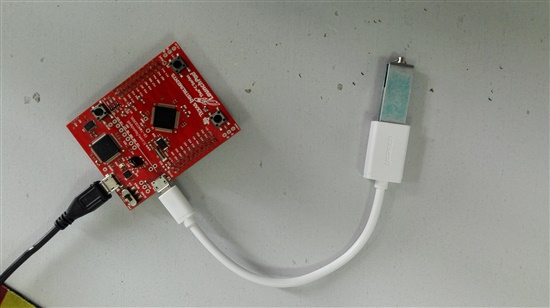

你好，请教您一个问题，我想做一个以tm4c123gh6pm作为主机驱动一个u盘，来对u盘进行操作，修改的是TivaWare_C_Series-2.1.2.111\examples\boards\dk-tm4c123g\usb_host_msc这个例子，把显示和按键相关的程序去掉，但检测不到u盘设备，需要把R25和R29接0欧电阻吗？

期待更新  对应开发板的例程介绍

每个例程的开头和工程文件夹下的readme.txt文件都会有例程的介绍的。

或者可以看看doc文件夹下的SW-EK-TM4C123GXL-UG-2.1.4.178.pdf这个文档
