DRV2510-Q1: IC simulate with OrCAD

我查看了模型，似乎该模型正在简化寄存器0x03中的读数，并将它们映射到专用引脚
基本上，当您通过I2C编写命令时，控制某些功能（如增益或阈值电平）的寄存器值设置为1和0。

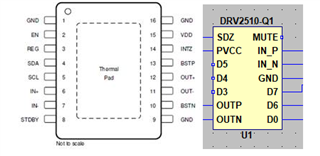

在这个模型中，每个位都是通过一个专用引脚写入的。因此，您可以通过这些引脚为每个位写入0（将引脚接地）或1（连接到电源电压）。
例如，将 D0 设置为 0 或 1 可选择 f=400kHz 或 500KHz 的 2 个内部 clk 发生器之一。可能有 2 个 clk 生成器是多路复用的，D0 控制选择和使用哪一个。因此，它设置了振荡器频率。
使用相同的令牌，D3D4D5可以提供8个选项，根据您应用的0或1，它将8个选项（一些定义的参考电压）中的一个连接到特定节点。因此，如果对这些引脚施加000，它将选择5V目绕电压，如果对这些引脚施加111（所有Hi），那么将使用非常大的电压源，因此您永远不会达到极限，因此似乎保护被禁用。因此，D3-D5 设置扬声器护罩削波级别
增益是使用D6D7设置的，它为您提供了4个选项。例如，如果将GND和VDD分别连接到它们，则将01写入寄存器，并在内部选择FB网络，从而产生26dB的增益。这通常是通过一系列FB电阻和并联开关以及一个固定电阻来完成的，以改变比率，从而改变增益。
由于模型是加密的，我看不到实际的实现，但我确信它的实现类似于我上面描述的。
如果您有任何疑问，请告诉我。
