请看附件，从TI网上下的，不知道里面的变压器是怎么计算得来的，看了TI的一些详细的参考文档都是原边都正电压，但这个原边是负电压。求高手指点
你好，
这个不是反激，是fly-buck
这个工作过程也不同于反激，具体设计你可以参考LM5160的datasheet，里面都有。
是什么应用，这个电路拓扑相对于反激有很多优势，如开关频率高，效率更好，开关管耐压需求低
非常感谢你的回复，不是反激那属于什么？还请指点，DATASHEET我有看，没有看明白怎么计算。

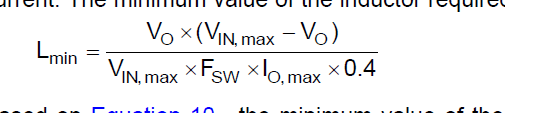

代入里面的公式10算吗？
我是想用这个出一个2路的驱动电源，来给隔离式的IGBT驱动IC ISO5451供电，现有的方案只是引出了一路，我想一个出2路，总共需要3个类似的模块来实现6路IGBT的供电。
求指导一下怎么计算，花了一天的时间，也没有搞会。能不能按这个实际，给个计算过程，非常感激
原副边匝比为原边输出电压与副边输出电压（减去二极管压降）的比例关系。
原边测其实就是buck电路，原边输出电压占空比最好在40%以下，谢谢。
电感的感值可以参考buck 电路，另下面网址中有一些flybuck的资料，你可以参考。
http://www.ti.com/flybuck
隔离输出电压相对于输入是既有升又有降，主要是出现了负电压，所以我就不知计算要如何代入
负压有什么关系，输出的同名端改一下就好了，匝比还是按照绝对值来计算。
你就参考这个图就可以啊。
这个叫Fly-buckboost
这样设计可以提高一定的副边电流输出能力
匝比我清楚，关键是我现在代入如图的公式，计算不出这个初级的电感，我想要知道电感是怎么算出来的。
像这个原理图，那个初级的电感量怎么计算啊，我代入到LM5160的DATASHEET里面的公式去算，出来的值不是25uh
对于LM5160这种flybuck拓扑，在设计变压器的时候，主要先对原边进行设计，原边电感量，然后副边再根据原边线圈匝数和原边电压以及副边电压的比来进行设计副边的变压器。
不存储能量的变压器。按照正常无气隙变压器设计方法设计，根据频率，电流等
越听越不明白了，有没有参考资料可以学习一下
本质上是一样的，对于IC，不知道正负电压的区别，所有电压都是对它自己的参考而言的，只要开关频率、输入输出电压等参数有了，就可以得到想要的原边电感量，然后根据电压大小，设计出原副边匝比
可以参考以下LM5017的计算步骤，其跟LM5160的原理是一样的。
更正一下，如果副边电流很小的时候占空比也可以到50%,只是不建议，谢谢。
