各位大神，小弟有个苦恼很久的问题想请教给位。
最近由于项目需要，要用TPS54310芯片配成5V输入，1.4V输出的电源。按照芯片手册能很快依据确定输出电容，但如何配置整个反馈网络我一直没头绪，在网上查了资料，发现各种电容、电阻值得都有。在此想请教大家，如何选择合适的反馈网络电容和电感值？

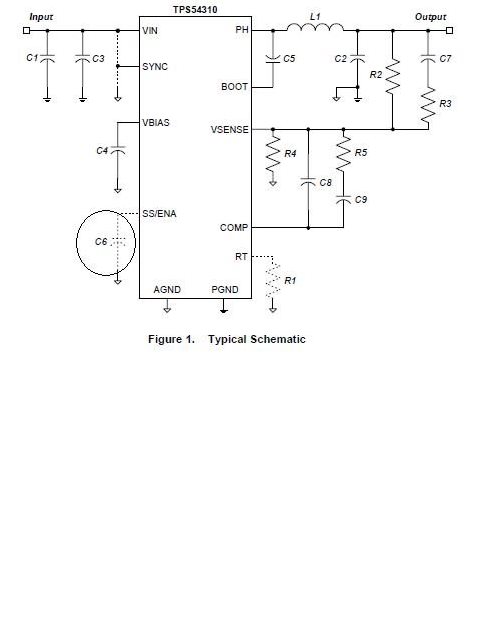

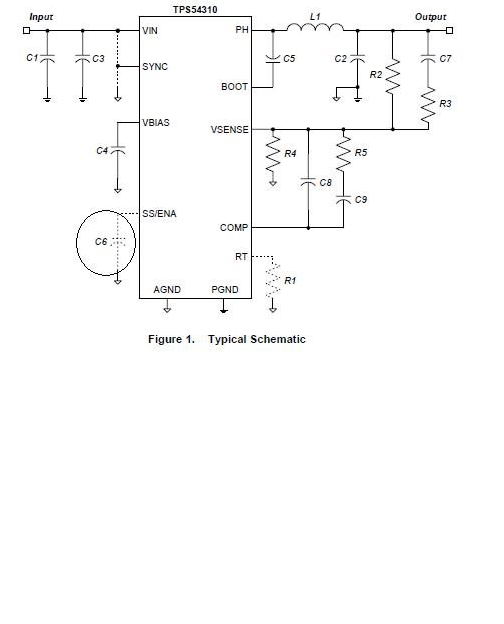

依据芯片手册，计算出确定输出电压的R2=10.7KΩ，R4=18.7KΩ。请问R3、R5、C7、C8、C9该如何选择？
按照手册第13页，14页开始有个例子
芯片手册上例子输出的是1.8V电压，我需要输出的是1.4V，若还是使用例子中的反馈网络，对我的输出电压不会与影响吗？
手册上的例子输出电压3.3V（第13页），输出1.4V，将手册原理图中的R4改为17.5K
参数有几个办法：
1.参考规格书里的参数
2.利用TI提供的免费的仿真工具Webench
但还有另外一个建议，TPS54310类似规格的DC/DC有很多，可以换一颗不需要做外部补偿的IC，比如说TPS62130等等，好多好多料
你好，
输出电流需要多少
你好，我是需要3A电流。
我有想过更改为17.5K的方法，但感觉电阻变了相应的匹配电路中电阻电容值也要相应改变。若还使用手册上的反馈电路参数，是否会造成输出电压不精准？
Hi
反馈网络不当可能产生的问题更多的是电路不稳定。比如测量SW波形的时候发现波形一直在跳动。
关于反馈网络的设计其实容错率比较高，非常建议你用我们的webench来设计。
谢谢。
