TI的地能给个说明不？

1是数字地，2是模拟地，黑色是功率地

电气上都连到一起的，layout上注意单点接地

谢谢，电气特性PFC本身是非隔离的，那么layout 时将三个地直接连接到一起。 是否相互间加个几欧姆电阻会减少干扰？

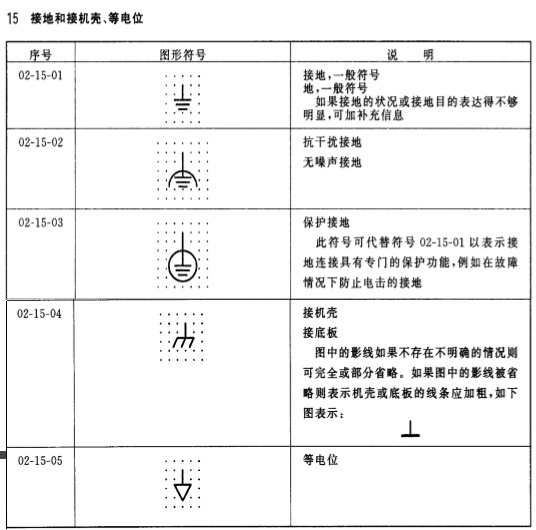

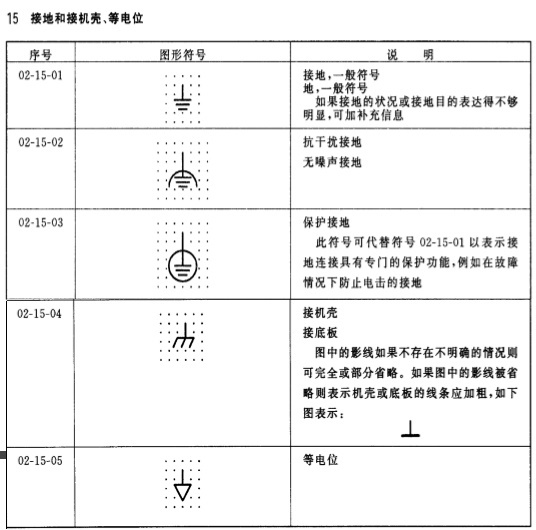

以下是GB/T 4728.2中的标准图符.....

是串联还是并联单点接地？

你好，

你说的并联和串联是什么意思？

你好，

单点接地就好了，1连好，2连好，黑连好，再连在一起

谢谢，刚刚测到一个很奇怪的现象，我是交错PFC， 开环各个驱动波形都有，，闭环后能输出稳定的395V，但是测不到管子的驱动波形， 连3138出来的3.3v pwm也测不到，   这种现象 我该如何处理，，， 实在是太奇怪了

管子的驱动电路及值如下 ， 断开R22和20能有 100K的驱动波形， 连接后 就怎么也测不到   但是有395V输出。

你好，

没有驱动波形就没法驱动，怎么会输出电压呢

用示波器测不到电压

同样的探头 配置， 开环能测到， 闭环在刚开始有波形，会一闪一闪的驱动波形，   抖动了几下就没了。  输出有395  能稳定5-6分钟。

按您说得接地方式就 串联式的， 那最终将三个地连到一起的接入点有什么要求吗  我的layout技术很差。

你好，

你再看看是不是探头的问题，先用探头看看示波器上的PWM输出，没有驱动，不会有输出电压的啊

您好， 我看过了我是先空载开环测得波形 ，  同样的探头和配置 ，闭环后刚开始会有 波形一闪一闪的， 过会就没了。  输出的395稳定5-6分钟后没了。  带载的话 带到120W左右就没了。

您好，开环时有波形，同样的探头和配置，闭环后一开始有波形会一闪一闪的出现，之后就没了。  输出能稳定5-6分钟， 之后就变成普通整流电压。 带载能带一百多瓦数。

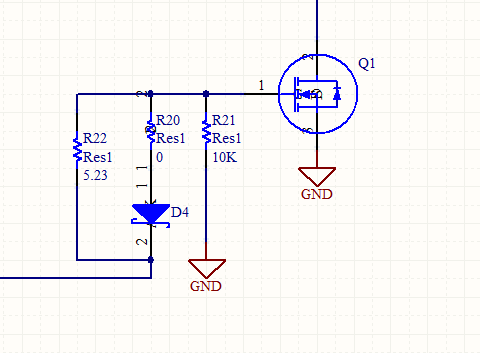

驱动电路如下，稳压管用普通的4148

忘了说原因了，原因是空载下占空比很小，大概1%左右。 所以测不到波形，加上用的是普通探头， 功率地和示波器有100VAC。 示波器有点问题，后面换了个示波器和隔离探头。   顺便弱弱的问句  交错式PFC的数学模型可有人求出来？
