TI专家，你好
我目前使用TPS54308实现这个功能：12V输入，使用TPS54308输出一个3.3V电压，用于光耦的上拉，输出负载电流大部分时间接近于0，少部分时间（十几分钟到3个小时不等）光耦导通时会有20mA的负载电流。 目前这个设计已经PCBA。
我想问一下，TPS54308用于这个场景，但就功能性而言，是否有问题？如果有问题，有没有PIN-TO-PIN兼容的合适的芯片推荐？
谢谢！
您好，已经收到了您的案例，调查需要些时间，感谢您的耐心等待。
您好，
你说的“ TPS54308 用于光耦合器上拉”是什么意思？
另外，能否分享一下原理图？

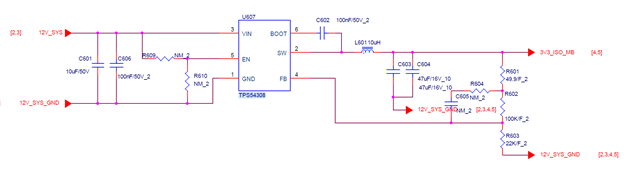

原理图已上传。

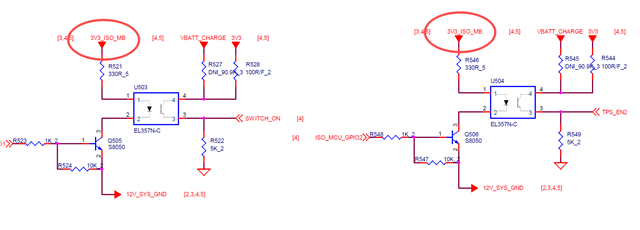

“ TPS54308 用于光耦合器上拉”是什么意思？-----意思是TPS54308的输出是用于光耦的上拉电源，没什么负载电流。
您可以用于光耦合器，我觉得没什么问题。
就是在很轻负载的情况下，TPS54308工作起来不会有什么的问题对吧？例如效率低导致发热损坏什么的......因为我们板子上有一颗TPS54308之前是好的，后来不良了，我们在找是什么问题导致的。
当你说损坏的时候。..损坏了什么？
就是板子上的TPS54308没有3.3V的输出，换了一颗TPS54308就有输出了。
请问哪些引脚损坏或者每个引脚与地之间的电阻是多少？
还测试了多少台设备和看到多少次故障？
测了一下，损坏的芯片，PIN2（SW）对PIN1（GND）短路，电阻5 OHM；PIN3\4\5\6对PIN1开路，电阻档测时无跳动。
也测了一个正常的芯片，PIN2/3/4/5/6对PIN1都是开路。
目前就出现了这1次故障。是在客户处使用时发现的。
你好，
如果 LS FET V_DRAIN 至 SOURCE 电压超过 SW 绝对最大值、则可能会发生此故障 如果从 SW 到电感器和电感器到输出电容器的 PCB 布线寄生电感大于…μ H、则 SW 节点上会出现更多振铃、这可能会导致超出 SW 绝对最大值。 此外、由于外部 ESD…、SW 节点上将出现更高的电压、这会导致超出 SW 绝对最大值。
好的，我回头测一下SW处的波形，看看有没有明显异常。谢谢！
