TPS92641: 关于芯片COMP引脚和内部电路的疑问

l ml

Part Number: TPS92641

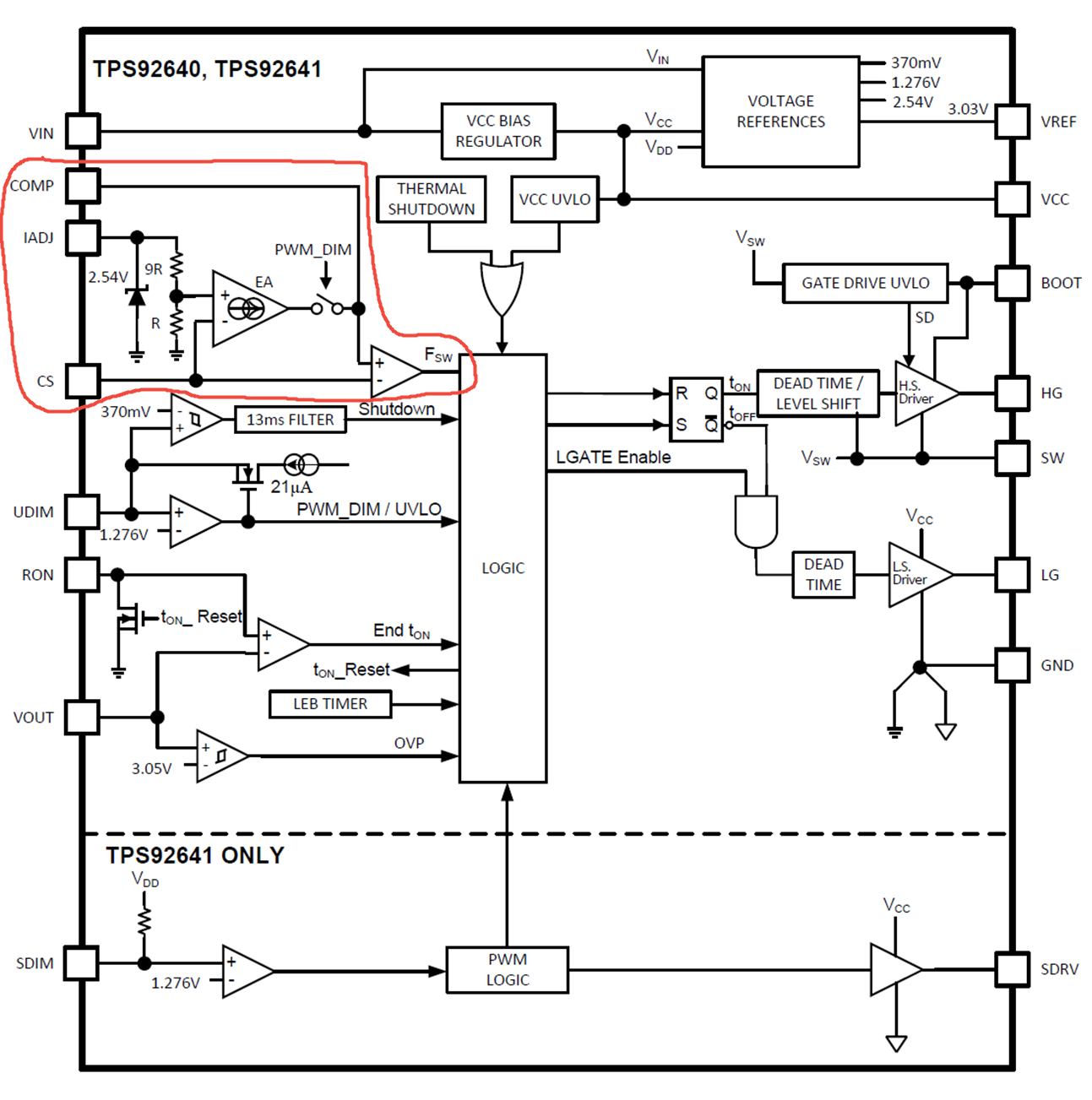

对图中红色框部分有些不太理解，

1、内部EA将IADJ引脚的输入电压和CS引脚的输入电压进行比较还是差分放大

2、EA的输出连接到COMP引脚和Fsw输出的同向端，手册中7.3.10章节中介绍在多数情况下COMP引脚只需要连接一个电容到地即可，如果EA为误差放大器的话，其输出连接电容不是会更容易引起EA的震荡吗？为什么不是COMP引脚连接一个串联的RC到GND

3、对于最后一级输出FSW这个器件这个是比较器吗？将EA的输出和CS的输入进行比较，然后调节FSW的占空比对吗？

1 个月前

0 Vivian Gao 1 个月前

TI__Mastermind 47830 points

数据手册中的这个图只是功能框图，内部具体的电路和原理并不公开。

0 l ml 1 个月前回复 Vivian Gao

Intellectual 260 points

关于第2条，COMP引脚手册中7.3.10章节中介绍在多数情况下COMP引脚只需要连接一个电容到地即可，这个是不是应对输出电流较小的情况，例如EVM中输出电流为1A，如果外部输出电流较大的话，COMP引脚是否需要串联一个电阻在接一个C然后接地（即COMP引脚需要串联一个RC然后接地），这样能使得环路更稳定？
